CARDIO STRONG EX80 Montageanleitung Und Bedienungsanleitung Seite 17

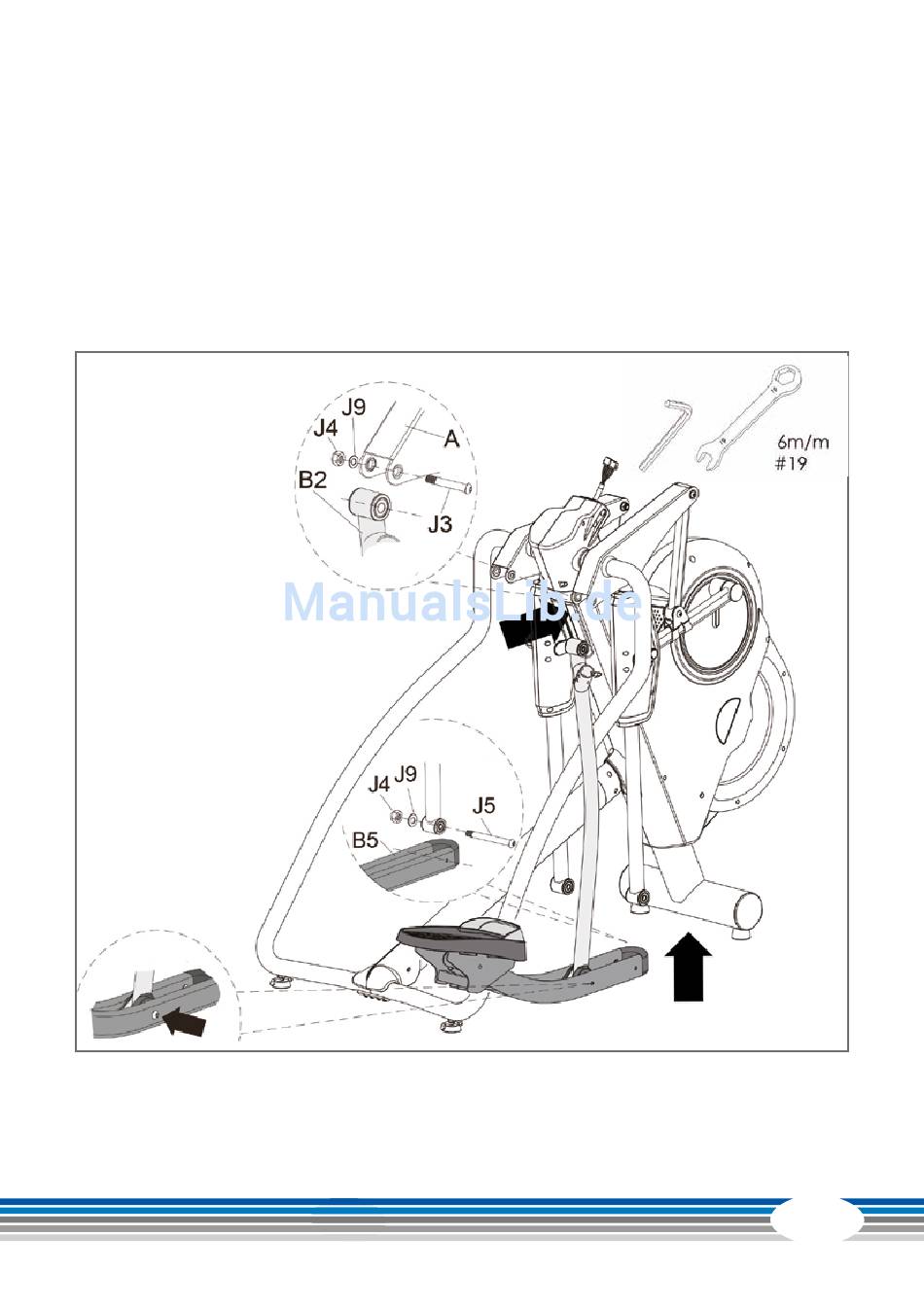

Schritt 4: Montage des Pedalstützrohres
(1) Siehe Ansicht C: Rechtes Pedalstützrohr (B2) mit dem Hauptrahmen (A) verbinden
und mit Mutter (J4), Unterlegscheibe (J9) und Schraube (J3) befestigen.
(2) Siehe Ansicht D: Mutter (J4), U-scheibe (J9) und Schraube (J3) festziehen, nachdem
Schraube (J5), U-scheibe (J9) und Mutter (J4) befestigt sind.
(3) Siehe Ansicht E: Danach Rohr mit vormontierter Schraube (J5) und Mutter (J4)
befestigen.
(4) Gleiche Schritte für Aufbau des linken Pedalstützrohrs wiederholen.
Ansicht C
Ansicht D
Ansicht E
17
