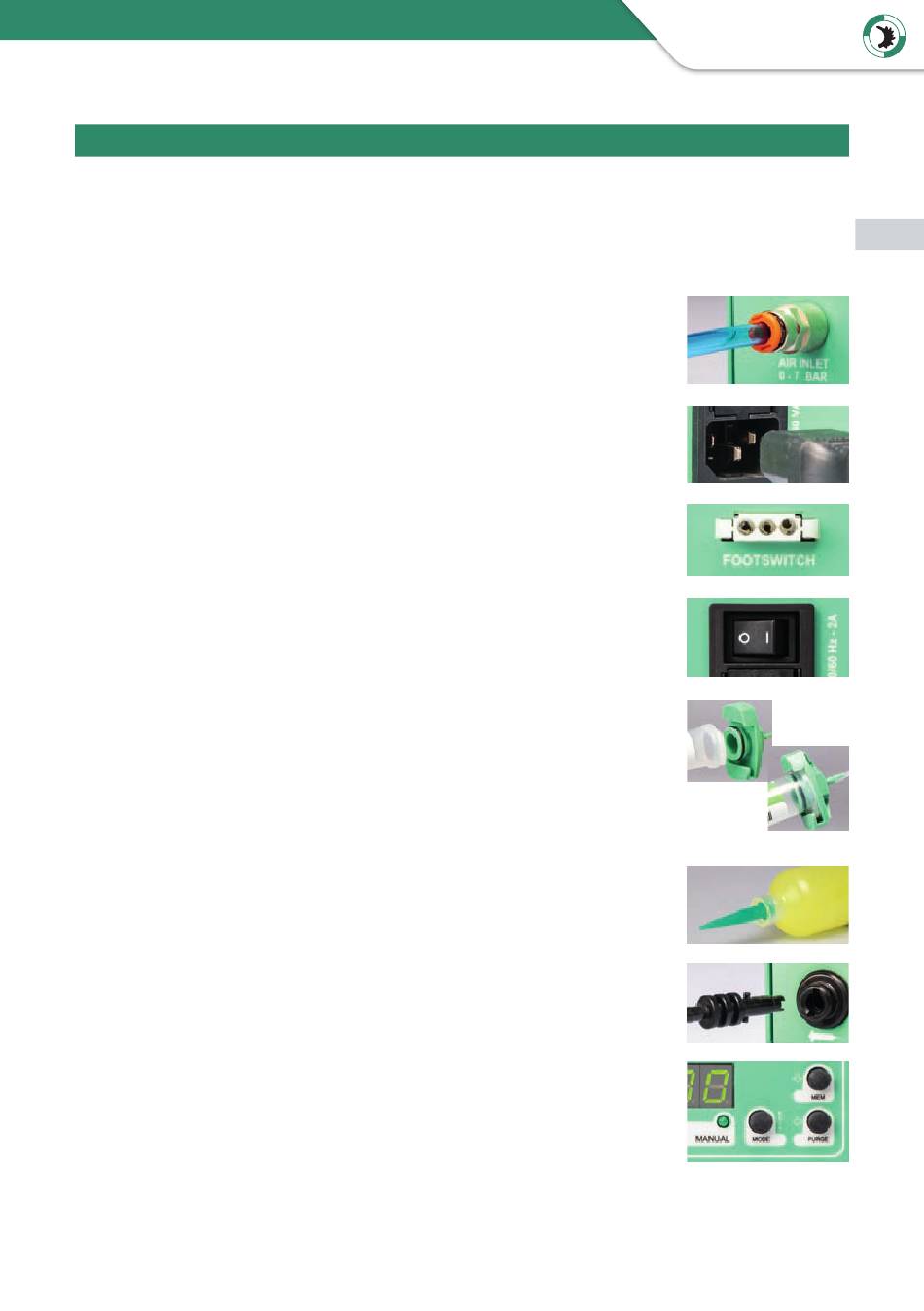

4 Inbetriebnahme

4.1 Gerät anschließen
• Packen Sie das Dosiergerät aus und stellen Sie es an einem
trockenen, spritzwassergeschützten Ort auf .
• Versorgen Sie das Dosiergerät mit Druckluft .
Verwenden Sie hierfür den mitgelieferten Anschlussschlauch
und verbinden damit den Drucklufteingang auf der Rückseite
des Dosiergerätes mit Ihrer Druckluftversorgung .
• Schließen sie das Netzkabel an den Netzanschluss des Geräts an .
• Stecken sie das Kabel des mitgelieferten Fußschalters, den
optional erhältlichen Fingerschalter oder ggf . das Steuerkabel
eines Dosierroboters in die Buchse für den Fußschalter .
• Schalten Sie das Gerät ein . Zunächst leuchten alle LEDs auf
der Vorderseite des Gerätes kurz auf . Wenn nur noch eine der
Modus-LEDs leuchtet, ist das Gerät betriebsbereit .
• Verschließen Sie eine mit Dosiermaterial gefüllte Kartusche
mit dem Kartuschenadapter, indem Sie den Adapter zunächst
quer auf die Kartusche setzen und ihn dann mit einer Drehung
um 90° verriegeln .
• Wählen Sie eine Dosiernadel und drehen Sie diese auf den
Kartuschenauslauf .
• Schließen sie den Anschlussschlauch des Kartuschenadapters
an den Druckluftausgang des DC 300 an und stellen Sie den
Dosierdruck mit dem Druckminderer ein .
• Testen Sie Ihren Aufbau, indem Sie ggf . die MODE-Taste
mehrmals drücken bis die MANUAL-LED leuchtet und drücken
Sie die Taste PURGE . Ist alles richtig angeschlossen, drückt jetzt
der eingestellte Dosierdruck etwas Dosiermaterial aus der
Kartusche heraus, bis Sie die PURGE Taste wieder los lassen .
