WS302 dient zum Ein- und Ausschalten von elektrischen Anlagen. Als
Regler können alle Sender aus der WS3xx-Reihe verwendet werden
(WS310 Fernbedienung, WS320 Türkontakt, WS380 Bewegungsmelder)
Die aktuelle Liste der Sender finden Sie unter www.elbock.cz.

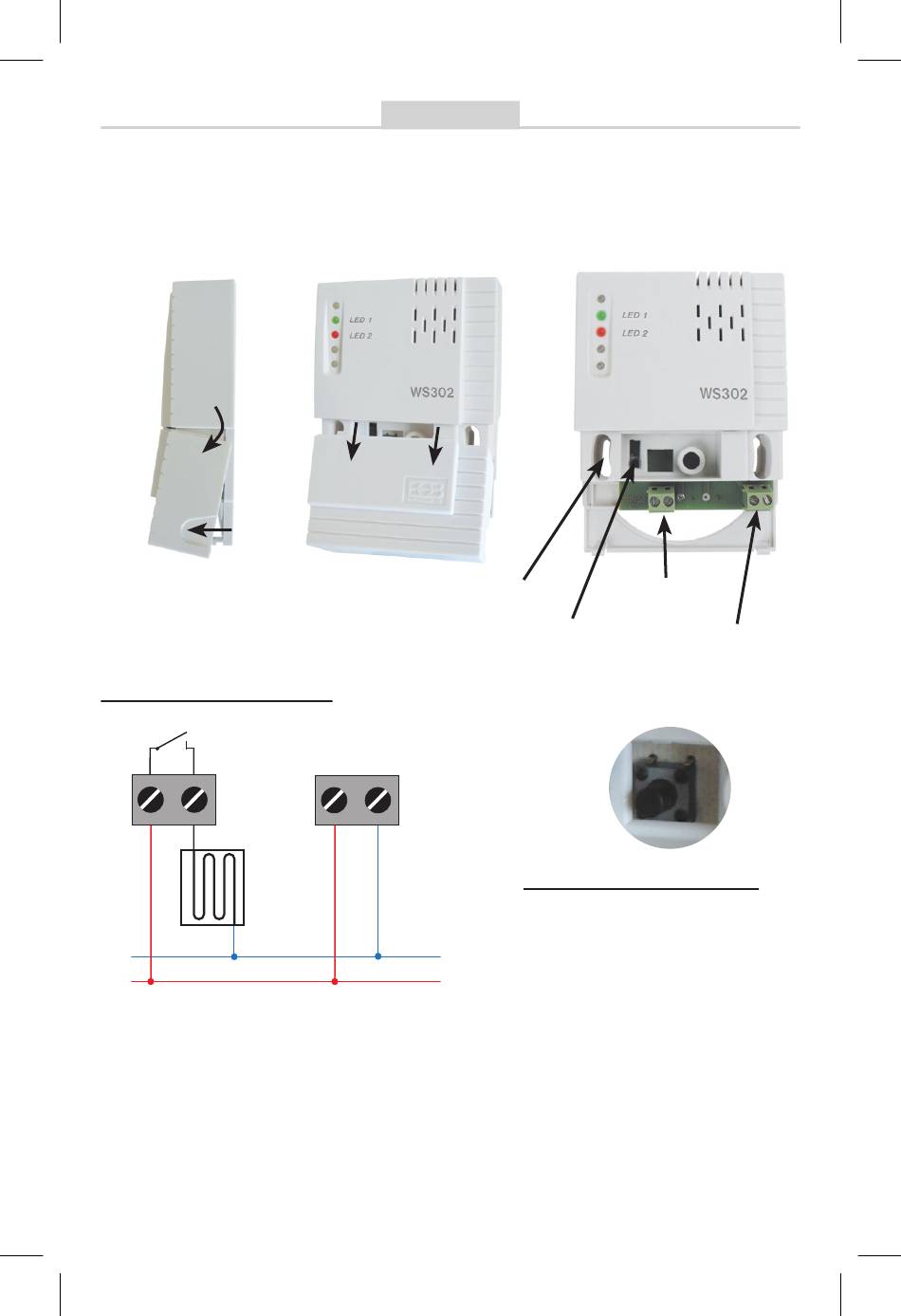

Abb.1
LEITUNGSSCHEMA:
max.
16 A
Das Gerät darf nicht in der Nähe von Kraftfeldern angebracht werden!
Die Montage darf nur von qualifiziertem Fachpersonal durchgeführt werden.
Die Montage darf nur im spannungslosen Zustand durchgeführt werden!
MONTAGE
Abb.2
Öffnungen für
Installationsschrauben
FUNKTIONSTASTE
N
L
N
230 V/ 50Hz
L
Nur für Innenräume geeignet!
Abb.3
Ausgangsklemmen
potentialfrei
Leitungsklemmen
Abb.4
FUNKTIONSTASTE (R):
KURZES DRÜCKEN (ca.1,5 s)
- Erlernen eines Codes.
LANGES DRÜCKEN (ca. 5 s)
- RESET (Code wird aus dem
Speicher gelöscht – grüne und
rote LED blinken gleichzeitig).
