Benutzer- und Installationsanleitung
Mehrkanalsteuerung SE 400 mit Wetterstation, Art. Nr. 19439510
Diese Dokumentation gehört zur Anlage und muss für künftige Verwendung aufbewahrt werden!
Ausgabe 2, V200420
9. Anschluss / Aufbau der Platine
rot
schwarz

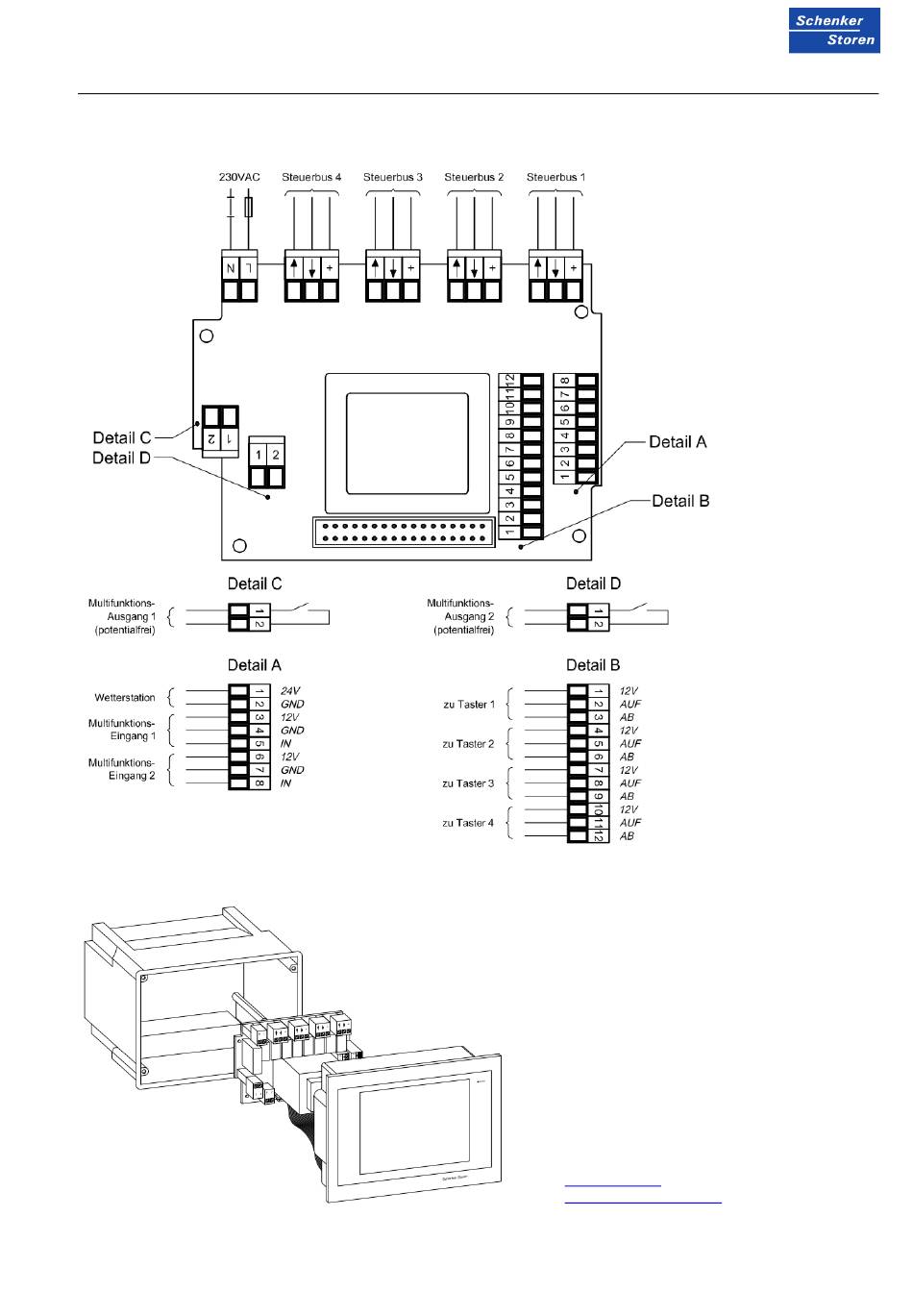

Abbildung 2: Anschlüsse auf der Platine
10. Einbaugrösse
Abbildung 3: Ausschnittsmasse der Unterputzdose
Ausschnittsmasse Unterputzdose:
Breite:
166mm +1 -0
Höhe:
116mm +1 -0
Tiefe:
80mm
Schenker Storen AG
Stauwehrstrasse 34
5012 Schönenwerd
Telefon: 062 858 55 11
www.storen.ch
