Mowox RM 30 Li Originalbetriebsanweisung
Inhaltsverzeichnis
Verfügbare Sprachen
Verfügbare Sprachen

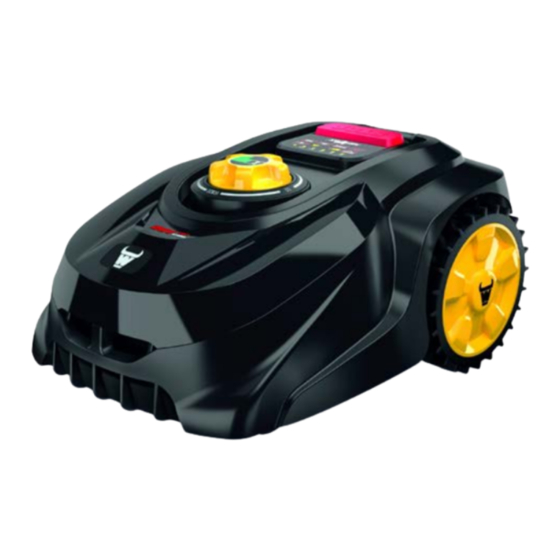

Mähroboter
RM 30 Li
RM 45 Li
RM 50 Li BT
(DYM220801)
(DYM220801)
(DYM220802)
Original-Betriebsanweisung (DE)
Lesen Sie diese Bedienungsanweisung vor der Installation
und Verwendung des Rasenmähers sorgfältig durch. Es ist
gefährlich, dieses Produkt zu verwenden, ohne sich vorher
mit dieser Bedienungsanweisung vertraut zu machen. Be-
wahren Sie diese Bedienungsanweisung für späteres Nach-
schlagen gut auf.
1
(DE)
Rev 2
Kapitel
Inhaltsverzeichnis
Verwandte Anleitungen für Mowox RM 30 Li
Inhaltszusammenfassung für Mowox RM 30 Li
- Seite 1 Mähroboter RM 30 Li RM 45 Li RM 50 Li BT (DYM220801) (DYM220801) (DYM220802) Original-Betriebsanweisung (DE) Lesen Sie diese Bedienungsanweisung vor der Installation und Verwendung des Rasenmähers sorgfältig durch. Es ist gefährlich, dieses Produkt zu verwenden, ohne sich vorher mit dieser Bedienungsanweisung vertraut zu machen. Be- wahren Sie diese Bedienungsanweisung für späteres Nach-...
-
Seite 2: Inhaltsverzeichnis
Reinigung und Wartung ................... 33 Klingen ..........................33 Batterie ersetzen ......................34 Störbehebung ........................35 Fehlfunktionen an der Ladestation ..............35 Fehlfunktionen am Mähroboter ................36 Mowox®-Garantiebedingungen ................. 41 Umweltfreundliche Entsorgung ..................42 10.1 Gerät, Basisstation und Batterie ................42 10.2 Batterie ...........................42 10.3... -
Seite 3: Sicherheit
WICHTIG Lesen Sie alle Sicherheitswarnungen und Anweisungen durch. Bei Nichteinhaltung der Warnungen und Anweisungen besteht die Gefahr von Stromschlä- gen, Feuer und/oder schwerwiegenden Verletzungen. Lesen Sie im Hinblick auf einen siche- ren Betrieb des Geräts alle Anweisungen sorgfältig. Bewahren Sie alle Warnhinweise und An- weisungen für ein zukünftiges Nachschlagen gut auf. -
Seite 4: Transport
Schalten Sie immer den Sicherheitsschalter aus, bevor Sie den Rasenmäher anheben oder Einstellungen vornehmen möchten. Berühren Sie die Klinge erst, nachdem diese vollständig zum Stillstand gekommen ist. Achten Sie bei Geräten mit mehrteiligem Schneidwerkzeug darauf, dass das Drehen einer Klinge das Drehen der anderen Klingen zur Folge haben kann. Verwenden Sie den Mähroboter nur zum Verschneiden von Rasen. -
Seite 5: Sicherheitsvorrichtungen Des Mähroboters
Die Batterie enthält Elektrolyte. Falls Elektrolyte aus der Batterie austreten, gehen Sie wie folgt vor: Kontakt mit der Haut: Spülen Sie die betroffenen Stellen umgehend mit Wasser und Seife ab. Kontakt mit Augen: Spülen Sie die Augen umgehend mit reichlich klarem Wasser und mindestens 15 Minuten lang aus, ohne die Augen zu reiben. -
Seite 6: Sicherheitssymbole
Kippsensor Falls der Rasenmäher seitlich bis zur Vertikalen angekippt wird, kommt die Klinge umgehend zum Stillstand. Hindernissensor Der Mähroboter erfasst während des Betriebs Hindernisse, die sich in seiner Laufbahn befin- den. Falls der Mähroboter mit einem Hindernis zusammenstößt, hält er an und fährt automa- tisch in anderer Richtung weiter. -
Seite 7: Symbole Auf Dem Ladegerät
VORSICHT – Berühren Sie nicht die rotierenden Klingen WARNUNG – Nicht auf das Gerät setzen. Geben Sie Altbatterien bei Ihrem Händler, einer Sammel- oder Recyclingstelle Dieses Produkt darf am Ende seiner Nutzungsdauer nicht über den normalen Hausmüll entsorgt werden. Informationen über das Recycling erhalten Sie auf Ihrer Behörde vor Ort oder bei Ihrem Händler. -
Seite 8: Schutz Vor Blitzeinschlag
Symbole auf der Batterie Sicherheitswarnung! Volt. Recyceln. Lesen Sie die Bedienungsanweisung vor dem Gebrauch des Geräts sorgfältig durch. Elektrische Altgeräte dürfen nicht über den Hausmüll entsorgt werden. Recy- celn Sie an geeigneten Annahmestellen. Informationen zum Recycling erhalten Sie auf Ihrer Behörde vor Ort oder bei Ihrem Händler. Vor Regen und Feuchtigkeit schützen. -
Seite 9: Technische Daten
Modellnummer RM 30 Li RM 45 Li RM 50 Li BT max. Rasengröße/ m² Elektrisches System Akku, Lithium-Ionen 28 V, 2,0 Ah Ladegerät/ Netzteil Eingang 100-240 V AC, 50/60Hz, Ausgang 28 V DC, CC 1,8 A Mähzeit pro Ladung/ min... -
Seite 10: Verpackungsinhalt
Vielen Dank für den Kauf dieses Mähroboters. Auf den nächsten Seiten wird der Mäher im Hinblick auf seine Funktionsweise näher erläutert. Überprüfen Sie den Verpackungsinhalt, wenn Sie diese Seite lesen. Mähroboter Messerteller Steuerungseinheit Regensensor STOP-Taste Netzteil Höhenverstellung Hering (für Begrenzungskabel) Hauptschalter Erdnagel (für Basisstation) Vorderrad... -
Seite 11: Funktionsprinzipien Des Mähroboters
Ä Ä < 8 m > 60 cm Schützen Sie Teiche, Bäume, Beete und Gartenmöbel mit Begrenzungskabel. > 30 cm Ä Ä Begrenzungskabel und Heringe im Verpackungsumfang, sobald mit einem Abstand von min- destens 30 cm zur Grenze um den Rasen herum gelegt, bilden eine Induktionsschleife, die der Mähroboter erkennt. -
Seite 12: Fahrten In Korridoren
Falls sich auf Ihrem Rasen ein Korridor befindet, sollte dieser mindestens 1,2 m breit (60 cm zwischen den Begrenzungskabeln) und maximal 8 m lang sein, damit der Mäher dessen Ende erreichen kann. Ö Ö Falls der Mähroboter häufiger als fünfmal mit dem Begrenzungskabel in Kontakt gekommen ist und nach der letzten Berührung mehr als 1 m zurückgelegt hat, aktiviert er für 3 Runden den kreisförmigen Schnittmodus. -
Seite 13: Einleitung
Erstellen Sie einen Plan Ihres Gartens. Berücksichtigen Sie alle Hindernisse und überlegen Sie, wie diese geschützt werden können. 30 cm Die Skizze wird Ihnen ermöglichen, den optimalen Standort für die Ladestation auszuwählen und das Begrenzungskabel zum Schutz von Büschen, Beeten usw. optimal zu verlegen. Bereiten Sie entsprechendes Werkzeug vor. -
Seite 14: Begrenzungskabel
Kabel um die geschützte Fläche herum jedoch nicht. • Mindestabstand zwischen geschützten Flächen: 1 m. Anderenfalls grenzen Sie diese Flächen als eine Insel aus. > 1 m > 1 m Die Begrenzungskabel dürfen sich nicht überkreuzen. Je nachdem, ob Sie einen Vertikutierer besitzen, können Sie das Begrenzungskabel anhand einer der nachfolgenden Methoden installieren. -
Seite 15: Abstand Begrenzungskabel - Gartenrand
vertikutieren oder lüften möchten. So vermeiden Sie, dass das Begrenzungskabel durch- trennt wird. Trockener Boden? Bei harten oder trockenen Böden können die Heringe beim Hineinstecken zerbrechen. Wäs- sern Sie den Rasen vor der Installation des Begrenzungskabels, falls der Boden sehr trocken ist. -
Seite 16: Schrägen Auf Dem Rasen Be- Rechnen Schräge In Diesem Beispiel
Steine Felsen und Steine im Arbeitsbereich müssen ebenfalls eingegrenzt werden, da der Mähroboter über diese hinweg fahren und beschädigt werden könnte. Hänge Der Mähroboter kann Schrägen von bis zu 35% (20°) herauf- oder herabfahren. Meiden Sie steilere Hänge. Schrägen auf dem Rasen be- rechnen Schräge in diesem Beispiel: <... -
Seite 17: Pfade, Einfahrten Und Gehwege
Gehwege mit Begrenzungskabel. Halten Sie einen Abstand von 30 cm ein. Ebenerdige Gehwege müssen nicht abge- grenzt werden. Der Mowox kann darüber hinweg fahren. Das Begrenzungskabel kann über dem Gehweg verlegt werden. Achten Sie auf lose Schlaufen im verlegten Kabel;... -
Seite 18: Ladestation
Durchtrenntes Begrenzungs- kabel und Folgeschäden fallen nicht unter die Garantie. 30 cm Aufstellort auswählen Wählen Sie zunächst den optimalen Standort für die Ladestation. Berücksichtigen Sie dafür die am nächsten liegende Steckdose, da die ständige Verbindung mit dem Netzstrom erfor- derlich ist (anderenfalls funktioniert das Gerät nicht). Der Boden vor der Ladestation muss eben und trocken, und es dürfen keine magnetischen Störfelder vorhanden sein. -
Seite 19: Begrenzungskabel Für Die Ladestation Vorbereiten
Der eine Meter extra Kabel dient für Korrekuten bis zum Schluss und muss abgeschnitten werden, wenn die Installation erfolgreich war und keine Position mehr geändert werden muss. Am Ende des Arbeits-Zeitprogramms bzw. wenn die Batteriespannung des Geräts nachlässt, kehrt der Mähroboter automatisch zur Ladestation zurück, indem er entgegen des Uhrzei- gersinns am Begrenzungskabel entlang fährt. -
Seite 20: Ladestation Mit Dem Ladegerät Verbinden
Ladestation mit dem Ladegerät verbinden Bevor Sie die Ladestation an die Stromversorgung anschließen, vergewissern Sie sich, dass es sich um eine 100-240V~ 50 Hz Stromspannung handelt. Schließen Sie das Ladegerät direkt an eine Steckdose an. Kabel nicht zweckentfremden. Gerät nicht am Kabel tragen und nicht am Kabel ziehen. Verwenden Sie das Ladegerät nicht, falls es beschädigt ist. - Seite 21 Wenn die LED-Anzeige stetig grün leuchtet, ist der Arbeitsbereich für den Mähroboter be- reit. Schlagen Sie jetzt die Heringe des Begrenzungskabels vollständig in den Boden ein. Durchtrenntes Begrenzungskabel und Folgeschäden fallen nicht unter die Garantie. Stellen Sie Ihren Mähroboter nun in den Arbeitsbereich, direkt neben die Ladestation. Eine grün blinkende LED an der Ladestation zeigt eine falsche In- stallation des Begrenzungsdrahtes an.
-
Seite 22: Betrieb Jederzeit Beenden
Uhrzeigersinn am Begrenzungskabel entlang zur Ladestation zurückkehren und die Ladepo- sition einnehmen. Der Ladevorgang startet. Falls der Mäher nicht andocken kann, müssen Sie die Ladestation ggf. seitlich verstellen, bis der Mähroboter problemlos andocken kann. Betrieb jederzeit beenden Sie können den Mähroboter während des Betriebs jederzeit anhalten, indem Sie die rote STOP-Taste drücken. -
Seite 23: Informationen Zum Ladevorgang
Das Gerät kehrt in folgenden Situationen automatisch zur Ladestation zurück: Sie bestätigen nacheinander die Tasten Die Batteriekapazität fällt auf unter 30%. Nach der Aufladung setzt der Mäher den Mähvorgang fort oder verbleibt bis zum nächsten programmierten Betrieb in der La- destation. -
Seite 24: Programmierung
er zum Rasenbereich zurückkehren, das Begrenzungskabel erneut aufsuchen und auf die gleiche Weise versuchen, zur Ladestation zurückzukehren. Falls die Temperatur der Batterie höher ist als 45°C, beendet der Mäher zum Schutz der Bat- terie den Ladevorgang. Sobald die Temperatur wieder gesunken ist, wird der Ladevorgang automatisch fortgesetzt. - Seite 25 Nach dem Einschalten des Mähroboters ist dieser mit der werksseitigen PIN „1234“ gesperrt. Geben Sie die PIN durch Drücken von ein. Bestätigen Sie mit um den Mäher zu entsperren. (DE) Rev 2...
-
Seite 26: Tasten Und Funktionen
Im Display werden dann vorgwählte Betriebsdauer (immer incl. Ladeunterbrechungen) und Ladezustand angezeigt. Tasten und Funktionen Betriebstaste: Vergewissern Sie sich, dass der Hauptschalter unten an der Rückseite auf der Position „EIN“ steht. Sie können den Mäher dann mit der Betriebstaste ein- oder ausschalten. Halten Sie die Taste 3 Sekunden lang ge- drückt. -
Seite 27: Jede Zwischenzeitliche
Drücken Sie die Betriebstaste. Die Sperranzeige und die Betriebsanzeige leuchten rot auf - das Batterie- und das Warnhinweis-Icon blinken abwechselnd. Nach 4 Sekunden leuchten das Batterie-Icon, die Sperranzeige und die Betriebsanzeige kontinuierlich auf. Der Mähroboter ist dann betriebsbereit. Vor dem Betrieb des Mähroboters müssen Sie die korrekte PIN eingeben. Die werkssei- tige PIN ist „1-2-3-4“. -
Seite 28: Mähen Bei Regen
Nach Entsperren des Bedienfelds ( ) können Sie das Zeitprogramm ändern. Die Werkseinstellung von 4 Stunden täglich genügt im Allgemeinen für Flächen bis 500 m². Erhöhen Sie das Zeitprogramm, wenn Sie den Betrieb manuell unterbrochen haben oder eine höhere Performance erzielen möchten. Dazu entsperren Sie das Bedienfeld wie unter 6.1 B beschrieben. -
Seite 29: Pin Ändern
Ladestation zu trennen. Falls der Sensor nicht ordnungsgemäß funktioniert, reinigen Sie ihn mit einem feuchten Tuch und etwas Spülmittellösung. Ä Ä Ändern Sie die PIN, während der Hauptschalter auf der „EIN“-Position steht. “1234” ist die werksseitige PIN. Sie können diese PIN wie folgt ändern: Geben Sie das gültige Passwort „1234“... -
Seite 30: Firmware Aktualisieren
1. Via Bluetooth ► Siehe Anleitung für Drahtlos-Verbindung. - nur für Modell RM 50 Li BT - 2. Via USB-Stick Laden Sie die aktuellste Software des Mähroboters auf www.mowox.com herunter. ROBOT.BIN Speichern Sie die Software (z.B. ) auf einem USB-Stick. - Seite 31 Öffnen Sie die Abdeckung des Batteriefachs, nehmen Sie die Batterie heraus und schließen Sie einen leeren USB-Stick wie dargestellt an. Legen Sie die Batterie ein und stellen Sie den Hauptschalter auf die „EIN“-Position. Drücken Sie die Tasten gleichzeitig 4 Sekunden lang, um in den Bootmodus zu gelangen.
-
Seite 32: Wartung
Überprüfen und reinigen Sie den Mähroboter regelmäßig und ersetzen Sie ggf. verschlissene Teile. Verwenden Sie vorzugsweise eine trockene Bürste oder einen feuchten Lappen. Niemals fließendes Wasser verwenden. Befolgen Sie alle Anweisungen, um eine lange Lebensdauer des Mähers zu gewährleisten. Bringen Sie Ihren Mähroboter gegebenenfalls zu einem Kundendienst, um ihn vollständig reinigen, alle Funktionen testen und einstellen, verschlissene Teile ersetzen sowie Software- anwendungen aktualisieren zu lassen. -
Seite 33: Reinigung Und Wartung
Es ist wichtig, den Mähroboter sauber zu halten. Der Rasenmäher ist auf Hängen laufsicherer, wenn die Räder sauber sind, und die Messer schneiden auch besser, wenn sie sauber und scharf sind. Beachten Sie jedoch bei der Reini- gung der Messer, den Hauptschalter auszuschalten und Schutzhandschuhe zu tragen. Für die Reinigung niemals Hochdruckreiniger oder Gartenschlauch verwenden. -
Seite 34: Batterie Ersetzen
Klingen ersetzen Verwenden Sie einen Schraubenzieher und entfernen Sie die Halteschrauben der Klingen. Er- setzen Sie dann jede Klinge und ziehen Sie die Schrauben wieder gut fest. Vergewissern Sie sich, dass sich die neu installierten Klingen einwandfrei drehen lassen. Positionieren Sie die Halterung der Klingen in der niedrigsten Einstellung. Lösen sie die 6 Schrauben an der Unterseite. -
Seite 35: Störbehebung
NUR ORIGINAL-ERSATZBATTERIEN DES HERSTELLERS VERWENDEN. Ö Ö Erläuterung Behebung kein Strom Stromversorgung überprüfen. grün betriebsbereit (Batterie geladen, Verbindung korrekt. Begrenzungskabel OK) blinkt grün Begrenzungskabel getrennt oder Wechseln Sie die beiden Kabel- falsch verbunden enden und überprüfen Sie, ob das Begrenzungskabel beschä- digt ist. -
Seite 36: Mögliche Fehler
Ä Ä Indikatorcodes Warn-LED Fehler stetig rot Motor blockiert Mäher angehoben Magnetfehler blinkt rot Signalfehler Begrenzungskabel stetig blau Batteriefehler Batterietemperatur abnormal blinkt blau Übertemperatur Steuerplatine Überspannung Motor/ Motordefekt Motor umgekippt/ geneigt Fehler Steuerplatine Bitte beachten Sie, das alle Fehleranzeigen nach 5 Minuten gelöscht werden, wenn das Gerät in den Standby-Modus wechselt. - Seite 37 4. Sehen Sie diese Fehlermeldung öfter, überprüfen Sie bitte die Verlegung des Be- grenzungskabels, insbesondere in den Ecken und in Korriforen sowie um Steine und um Zäune. Verlegen Sie das begren- zungskabel um diese Hindernisse herum mit mehr Abstand. Rasenmäher ist Warn-LED Der Rasenmäher war Überprüfen Sie, ob Hindernisse (kleiner als...
- Seite 38 Während der Warn-LED 1. Falls die Tempe- 1. Wählen Sie in den Sommermonaten programmier- stetig blau ratur der Batterie eine Arbeitszeit in den frühen Morgen- ten Arbeitszeit auf über 75°C stunden aus. Lassen Sie den Mähroboter kehrt der steigt, kehrt der nicht tagsüber bei heißen Temperaturen Mähroboter zur Mähroboter zur La-...
- Seite 39 Der Mährobo- Warn-LED Zwischen den Mag- Entfernen Sie die Metallteile. Bringen Sie ter kann den stetig rot neten und dem Deck das Gerät ggf. zu einem Kundendienst. Selbsttest nicht befinden sich Metall- durchführen teile. und startet nicht „EIN“ Display ist aus Keine Strom:versor- 1.
- Seite 40 abnormal. Der Mährobo- 1. Klingen beschädigt. 1. Ersetzen Sie die Klingen. Die 3 Klingen ter verursacht müssen alle gleichzeitig ersetzt werden. viel Lärm. Die Schnitteffizienz des Mähroboters ist abhängig von der Schärfe der Klingen; hal- ten Sie diese daher in gutem Zustand. 2.
-
Seite 41: Mowox®-Garantiebedingungen
Wahl durch Reparatur oder Ersatzlieferung. Auf dieses Produkt besteht eine 12-monatige Ga- rantie ab Erstverkaufsdatum. Der Mowox®-Akkupack ist ein hochtechnologisches Produkt. Es enthält Akkuzellen mit Li- thium-Ionen-Technologie. Dies gewährleistet eine hohe Akkukapazität und -reichweite bei geringem Gewicht. Der berüchtigte „Memory-Effekt“ ist mit dieser Technologie ausgeschlos- sen. -
Seite 42: Umweltfreundliche Entsorgung
Ä Ä Gemäß Bestimmung der Verordung 2012/19/EU betr. Elektrischer und elekt- ronischer Ausrüstungen und ihrer Umsetzung in jeweiliges Landesrecht müs- sen alle Elektrogeräte und -werkzeuge einer eigenen, umweltfreundlichen Sammlung und Recycling zugeführt werden. Falls Sie das Gerät nicht an den Hersteller zurückgeben können, sind Sie für eine ordnungsgemäße Entsor- gung an einem ausgewiesenen Sammelpunkt, von wo das Gerät gemäß... -
Seite 43: Eu-Konformitätserklärung
Ä Ä Ä Ä EU-KONFORMITÄTSERKLÄRUNG Wir erklären hiermit Ningbo Daye Garden Machinery Co., Ltd. No.58 Jinfeng Road, Yuyao, Zhejiang 315403, P. R. China Dass die folgende Maschine, in Design und Typ wie von uns vertrieben, mit den entsprechenden, grundlegenden Sicherheits- und Gesundheitsanforderungen der EG-Direktiven übereinstimmt.
