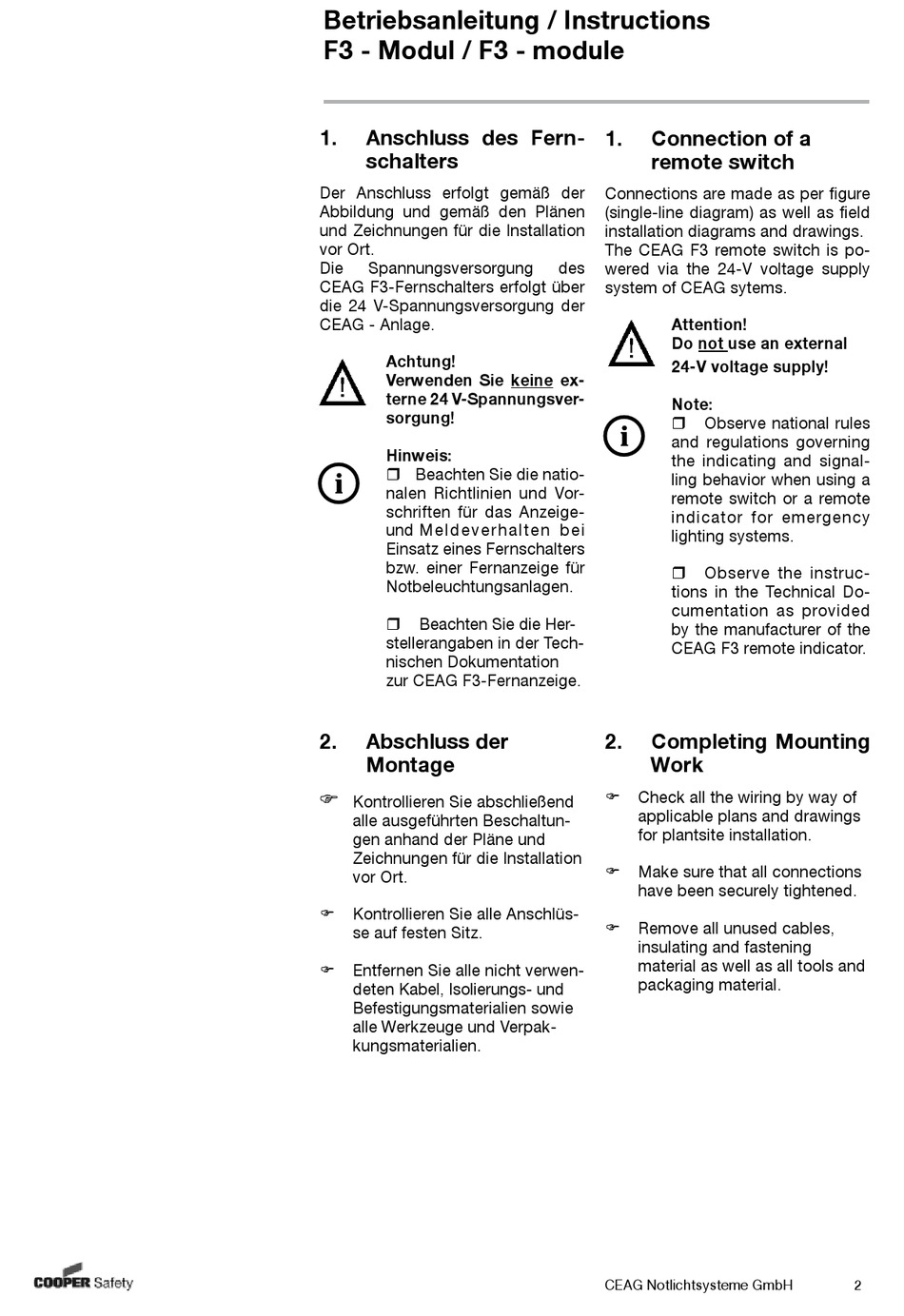

Betriebsanleitung / Instructions
F3 - Modul / F3 - module
1. Anschluss des Fern-
schalters
Der Anschluss erfolgt gemäß der
Abbildung und gemäß den Plänen
und Zeichnungen für die Installation
vor Ort.
Die Spannungsversorgung
CEAG F3-Fernschalters erfolgt über
die 24 V-Spannungsversorgung der
CEAG - Anlage.
Achtung!
Verwenden Sie keine ex-
terne 24 V-Spannungsver-
sorgung!
Hinweis:
 Beachten Sie die natio-
nalen Richtlinien und Vor-
schriften für das Anzeige-
und Meldeverhalten bei
Einsatz eines Fernschalters
bzw. einer Fernanzeige für
Notbeleuchtungsanlagen.
Beachten Sie die Her-

stellerangaben in der Tech-
nischen Dokumentation
zur CEAG F3-Fernanzeige.
2. Abschluss der
Montage

Kontrollieren Sie abschließend
alle ausgeführten Beschaltun-
gen anhand der Pläne und
Zeichnungen für die Installation
vor Ort.
Kontrollieren Sie alle Anschlüs-

se auf festen Sitz.
Entfernen Sie alle nicht verwen-

deten Kabel, Isolierungs- und
Befestigungsmaterialien sowie
alle Werkzeuge und Verpak-
kungsmaterialien.
1. Connection of a
remote switch
Connections are made as per figure
(single-line diagram) as well as field
installation diagrams and drawings.
The CEAG F3 remote switch is po-
des
wered via the 24-V voltage supply
system of CEAG sytems.
Attention!
Do not use an external
24-V voltage supply!
Note:
Observe national rules

and regulations governing
the indicating and signal-
ling behavior when using a
remote switch or a remote
indicator for emergency
lighting systems.
Observe the instruc-

tions in the Technical Do-
cumentation as provided
by the manufacturer of the
CEAG F3 remote indicator.
2. Completing Mounting
Work
Check all the wiring by way of

applicable plans and drawings
for plantsite installation.
Make sure that all connections

have been securely tightened.
Remove all unused cables,

insulating and fastening
material as well as all tools and
packaging material.
CEAG Notlichtsysteme GmbH 2
