Inhaltszusammenfassung für Tetra FIELDBOOK

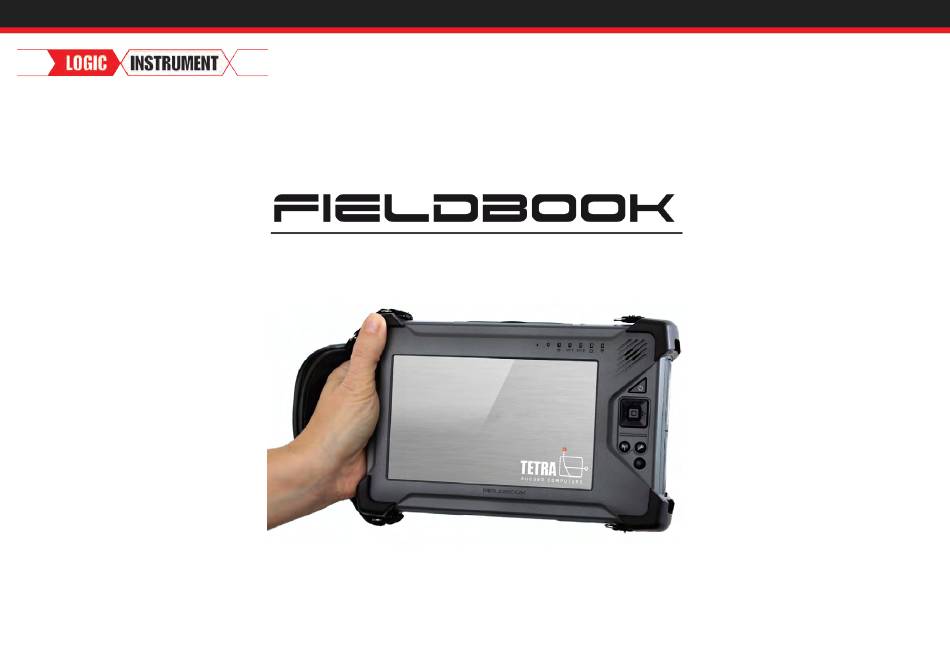

- Seite 1 USER MANUAL ...
-
Seite 2: Inhaltsverzeichnis
17. Umweltspezifische Spezifikationen 6. Ein- / Ausschalten 18. Systemwiederherstellung 7. Batterie Management Vor der Wiederherstellung 8. Stromversorgung Wiederherstellung AC Netzteil Nach der Wiederherstellung DC Netzteil 19. Zubehör 9. How To …. 20. Kontakt 10. Verwendung der Anwendungsprogramme FIELDBOOK USER MANUAL... -
Seite 3: Statements
BEI ERSETZEN DES AKKUS DURCH EINEN NICHT GEEIGNETEN AKKU-TYP BESTEHT EXPLOSIONSGEFAHR Warenzeichenangaben Fieldbook und TETRA sind eingetragene Warenzeichen von Logic Instrument. IBM und PC sind eingetragene Marken der International Business Machines Corp. MS-DOS und Microsoft Windows, Windows 7 sind eingetragene Marken der Microsoft Corp. -
Seite 4: Erste Schritte
Batterie-Management auf Seite 12. Steckdose • Stecken Sie anschließend den Stecker des Ausgangs am Netzteil in die Buchse auf der linken Seite des Fieldbooks • Laden Sie die Akkus zunächst für mindestens 10 Minuten • Schalten Sie das Fieldbook nun ein, indem Sie die ON/OFF- Taste für mind. 4 Sekunden gedrückt halten. MERKE: Die Einschaltverzögerung des Fieldbooks kann in den BIOS-Einstellungen geändert werden. FIELDBOOK USER MANUAL... -
Seite 5: Ansichten
Ansichten FIELDBOOK USER MANUAL... -
Seite 6: Frontansicht
Frontansicht Draufsicht Unteransicht FIELDBOOK USER MANUAL... -
Seite 7: Rückansicht Ohne Akkus
Rückansicht ohne Akkus Seitenansicht rechts (Schnittstellen) Die rechte Seite des Fieldbook kann mit verschiedenen Schnittstellen konfiguriert werden. Nachfolgend sind die verfügbaren Kombinationen aufgeführt: 1x RS232 (DB9) 1x LAN (RJ45) + 1x USB 2.0 1x RS232 (DB9) 1x RS232 (DB9) ... -
Seite 8: Led Statusleuchten
7% Orange : Akku ist überhitzt Grün Festplatte ist Nicht verfügbar nicht aktiv Festplattenzugriff Blue : WLAN oder Blau : WLAN oder Bluetooth WLAN und Bluetooth Bluetooth aktiviert und aktiviert und deaktiviert sucht verbunden Geräteverbindung FIELDBOOK USER MANUAL... -
Seite 9: Funktionstasten
Diese leuchtet blau, wenn die Sekundärfunktionen aktiviert sind. In nachfolgender Tabelle finden Sie eine Übersicht der Standardfunktionen. Einige dieser Funktionen können im TETRA Dashboard geändert werden. Weitere Informationen zum TETRA Dashboard finden Sie im Kapitel Using Ein- / Ausschalten Ein- / Ausschalten Application Software auf Seite 20. -
Seite 10: Ein- / Ausschalten
Prüfen Sie, ob Ladezustand in Ordnung ist oder der Stecker des externen Benutzen Sie bitte die Funktion “Computer ausschalten” Ihres Netzteils am Fieldbook angeschlossen ist. Halten Sie die Einschalttaste (Power Betriebssystems. ON/OFF) für 4 Sekunden gedrückt, um das Gerät einzuschalten. -
Seite 11: Laden Der Akkus
Eine Übersicht über die BIOS-Funktionen finden Sie im Kapitel „BIOS Setup Utility“ auf Seite 41. Akkuwechsel Die Akkus im Fieldbook können leicht, ohne zuhilfenahme von Werkzeug, gewechselt werden. Um einen Akku aus dem Gerät zu entnehmen, schieben Sie bitte die ... -
Seite 12: Stromversorgung
1. Schließen Sie das Netzkabel an das Netzteil an 2. Stecken Sie den Stecker in die Steckdose und vergewissern Sie sich, ob die grüne Kontrolllampe am Netzteil leuchtet 3. Stecken Sie den Stecker vom Netzteil in die Eingangsbuchse im Fieldbook FIELDBOOK USER MANUAL... -
Seite 13: How To
How To …. Lautstärke erhöhen / verringern Funktionstaste ON + Richtungstaste hoch / runter Oder Sie nutzen das TETRA Dashboard Helligkeit erhöhen / verringern Funktionstaste ON + Richtungstaste links / rechts Oder Sie nutzen das TETRA Dashboard Ein-/Ausschalten von WLAN &... -
Seite 14: Verwendung Der Anwendungsprogramme
Radio TETRA Dashboard Einrichtung power switching Das TETRA Dashboard wird mit der Anmeldung an das System automatisch gestartet und speichert automatisch alle zuvor vorgenommenen Benutzereinstellungen. Nach dem Start des Betriebssystems wird das TETRA Dashboard minimiert in der Windowssystemleiste ausgeführt. Mit einem Linksklick auf das Icon, Application ... -
Seite 15: Ein-/Ausschalten Der Funkverbindungen
Bluetooth ON Wifi ON W iFi O N 3G OFF 3 G O FF GPS ON - G PS O N FIELDBOOK USER MANUAL... -
Seite 16: Kapazitätsanzeige
Am unteren Rand wird die verbleibende Kapazität des gesamten Systems in Prozent angezeigt. + Akku e ingesetzt und i n Verwendung Akku n icht i m G erät - FIELDBOOK USER MANUAL... -
Seite 17: Stromsparprofile
Anwendungsschnellstart Menüleiste Folgende Auswahlmöglichkeiten stehen in der Menüleiste zur Verfügung: • „Beenden“ - Schließt das TETRA Dashboard • „Minimieren“ - Minimiert das TETRA Dashboard auf die Win dows Taskleiste. Das TETRA Dashboard können Sie beim klicken des Symbols wieder aufrufen. • „Profile“ - Hier können zuvor gespeicherte Profile mit den hinterlegten Einstellungen aufgerufen werden. Der Anwendungsschnellstart ist eine Liste von Benutzerdefinierten • „Sprache“ - Umstellen auf die gewünschte Sprache... - Seite 18 1. Über die Menüleiste: neuen Einstellungen überschrieben. Wenn Änderungen vorgenommen wurden und zwischen den Profilen gewechselt werden soll, erscheint die Abfrage, ob man die aktuellen Einstellungen übernehmen will. Yes No 2. Über die Taskleiste: FIELDBOOK USER MANUAL...
-
Seite 19: Hot Keys (Tastenschnellbelegung)
• Sekundärfunktion (F-Taste leuchtet blau) + Drahtlosverbind Klicken Sie auf den Reiter „Hot Keys“ und anschließend auf „Konfiguration“ ungstaste um die Tastenbelegung vorzunehmen. • Sekundärfunktion (F-Taste leuchtet blau) + Sicherheitstaste Zwei Arten von Tastenzuweisungen können vorgenommen werden: • Belegung der Taste mit einer bestimmten anderen Tastatur taste • Belegung der Taste mit einem bestimmten Programm Die Zuweisung erfolgt durch Anklicken des -Symbols. FIELDBOOK USER MANUAL... - Seite 20 Programm in dem Dateisystem ausgewählt werden kann. Als Tastenauswahl stehen folgende Tasten zur Verfügung: • F1…F12 • 0…9 • A…Z Beim Klick auf „Übernehmen“ wird die aktuelle Einstellung gespeichert. Beim Klick auf „Zurücksetzen“ werden alle Einstellungen aus dem Werkszustand zurückgesetzt. FIELDBOOK USER MANUAL...
-
Seite 21: Festplattenschutz Und Automatische Bildschirmdrehung
Windows Startleiste Nach dem Systemstart wird die Anwendung automatisch minimiert geladen und in der Windows Taskbar durch folgendes Symbol angezeigt Beim Klick auf das TETRA Dashboard Symbol in der Startleise können folgende Einstellungen direkt ausgewählt werden: • Einblenden des TETRA Dashboards • Aktivieren / Deaktivieren... - Seite 22 „Enable Auto Screen Rotation“ aktivieren Sie die automatische Bildschirmdrehung. Mit dem Schieberegler steuern Sie die Reaktionszeit für die Bildschirmdrehung. Schieben Sie den Regler nach links ist die Reaktionszeit schneller und nach rechts, um die Reaktionszeit zu verlangsamen. FIELDBOOK USER MANUAL...
-
Seite 23: Gps (Optional)
Um die GPS-Funktion zu aktivieren/deaktivieren rufen Sie bitte das BIOS wenn man mit dem Mauszeiger über das Icon in der Windows Task Bar fährt. Menü auf. ANMERKUNG: Die GPS-Funktion ist im Auslieferungszustand aktiviert. Status: Momentaner Wert, welche Kraft auf die Festplatte einwirkt. FIELDBOOK USER MANUAL... - Seite 24 “u-blox 5 GPS and GALILEO Receiver (COM4)“ “Start = > Alle Programme => u-blox => u-center => u-center x.xx“ In diesem Beispiel ist es der COM-Port Nummer 4 (COM4) 2. Wählen Sie den zugehörigen COM-Port aus FIELDBOOK USER MANUAL...
- Seite 25 3. Starten der Positionserkennung 4. Die Position kann bestimmt werden, wenn mindestens drei der horizontalen Balken grün sind FIELDBOOK USER MANUAL...
-
Seite 26: Barcode Scanner (Optional)
TLC39 Fieldbook mit 1x RS232 > Barcode auf COM2 Codabar Maxicode Telepen Fieldbook mit Barcode & RFID > Barcode auf COM1 Code 39 MSI Code UPC / EAN Fieldbook mit 2x RS232 > Barcode nicht integrierbar Code 128 / EAN 128... - Seite 27 Nach Auswahl des COM-Ports auf “Connect” klicken Sobald der Strichcode erkannt wurde, erscheint die Nummer in der „Decoded Label“ Box Mit dem Klick auf “Trigger” wird der Scannvorgang gestartet. Richten Sie dazu den roten Balken auf den zu lesenden Strichcode. FIELDBOOK USER MANUAL...
-
Seite 28: Rfid (Optional)
• Mifare One S50 Tag mit einem Abstand von max. 3cm halten, um diesen zu lesen. • Mifare One S70 • Ultra Light • SR176 • Srix4K • ICODE SLI • Tag-It HF-I • Full Mifare® functionality RFID Testprogramm • Öffnen Sie das RFID Testprogramm. • Wählen Sie COM2 als COM Port • Wählen Sie den Typ unter “WorkingType” aus FIELDBOOK USER MANUAL... - Seite 29 Klicken Sie anschließend auf “Open Reader” Die erkannten Daten werden in dem Fenster angezeigt Platzieren Sie den zu lesenden Tag in der Nähe des Moduls (Roter Pfeil weiter oben). FIELDBOOK USER MANUAL...
-
Seite 30: Wwan (Hsdpa / Umts) (Optional)
Einsetzen der SIM-Karte o Schalten Sie das Fieldbook aus Wenn Sie das Fieldbook mit einer 3G (HSDPA) Option geordert haben, sind o Lösen Sie die zwei Schrauben der Abdeckung (Siehe oberes die Antennen bereits im Gerät integriert. Weiterhin ist es erforderlich, eine Bild). - Seite 31 Setzen Sie anschließend die Abdeckung wieder auf und befestigen Sie diese wieder mit den zwei Schrauben o Schalten Sie das Fieldbook ein. o Online Help o Starten Sie das Programm “Sierra Wireless Watcher”: Eine detaillierte Hilfe finden Sie beim Klick auf “Start = >...
-
Seite 32: Bios Setup Menü
Security Password ( Supervisor and User ) Install or Change TCG/TPM Support Self Encrypting Disk Drives Yes / NO Exit Save Changes and Exit Enter Discard Changes and Exit Enter Discard Changes Enter Load Optimal Defaults Enter FIELDBOOK USER MANUAL... -
Seite 33: Stealth (Hidden) Mode
12. Stealth (Hidden) Mode Der Stealth Mode erlaubt es, das Fieldbook in einem Tarnmodus zu verwenden. Verlassen Sie das BIOS Menü durch klicken auf den Reiter „Exit“ und • Alle LED-Statusleuchten sind deaktiviert anschließend auf „Save and Exit“. • WLAN und Bluetooth sind deaktiviert Anmerkung: Der Stealth Mode erlaubt es dennoch die Funkverbindungen zu •... -
Seite 34: Betriebssysteme
14. Gerätetreiber Alle Gerätetreiber befinden sich im Auslieferungszustand auf der Festplatte Achtung: Wenn Sie das Betriebssystem neu aufsetzten, wird dringend unter C:\Fieldbook\Treiber oder Sie laden die aktuellen Treiber herunter unter: empfohlen, die Chipsatztreiber als erstes zu installieren. www.logic-instrument.com/support 15. Robustheit Das Fieldbook wurde entwickelt um Vibrationen, Schocks, Staub, Regen zu • Alle Schnittstellen müssen mit den dafür vorgesehenen... -
Seite 35: Technische Spezifikationen
16. Technische Spezifikationen Das Fieldbook hat in der Standardkonfiguration folgende Features: Stromversorgung AC/DC Adapter Output: 19V, 3.42A, 65W Input: 100V-240V, 50Hz-60Hz Akkus 2x Akku, Lithium-Polymer (je 7.4V, 2500mAh) Standard Prozessor Intel Atom Z530 (1.6GHz, FSB 533MHz) Optional 2x Akku, Lithium-Ion (je 7.4V, 5000mAh) -
Seite 36: Umweltspezifische Spezifikationen
122 cm (48 in) drop, Method 516.6 Procedure VI over concrete, each edge, face and corner 26 drops total (@ ambient temp) Salt Fog MIL-STD-810G 5% salt solution @ 35°C (94°F) Method 509.5 48 hr wet, 48 hr dry FIELDBOOK USER MANUAL... -
Seite 37: Systemwiederherstellung
18. Systemwiederherstellung Vor der Wiederherstellung: Nach dem Neustart sollte das Fieldbook von dem externen Laufwerk booten. Danach wird das Hauptmenü angezeigt (dieser Vorgang kann einige Minuten Was Sie benötigen, bevor Sie mit der Wiederherstellung beginnen dauern). 1. Externes USB DVD Laufwerk 2. -
Seite 38: Nach Der Wiederherstellung
Nach der Wiederherstellung • Starten des Fieldbooks von der Festplatte • Kopieren Sie Ihre gesicherten Daten wieder auf das Fieldbook • Installieren Sie Ihre Anwendungsprogramme, die nicht Umfang der Wiederherstellung sind • Verbinden Sie das Fieldbook mit dem Internet und führen Sie das Widows Update aus FIELDBOOK USER MANUAL... -
Seite 39: Zubehör
Anschlüsse Tastatur und Maus, einen externen Bildschirm sowie ein Netzwerkkabel • 1x VGA, 1x RS232, 4x USB, 1x GPS-Antennenausgang, 1x RJ45, anzuschließen. Wenn Sie das Fieldbook einsetzen, können Sie damit wie mit 1x DC-In, 1x Ein-/Ausschalter einem Desktop PC arbeiten, ohne zusätzliche Komponenten vorher anstecken zu müssen. Zusätzlich können zwei Ersatzakkus geladen werden.
