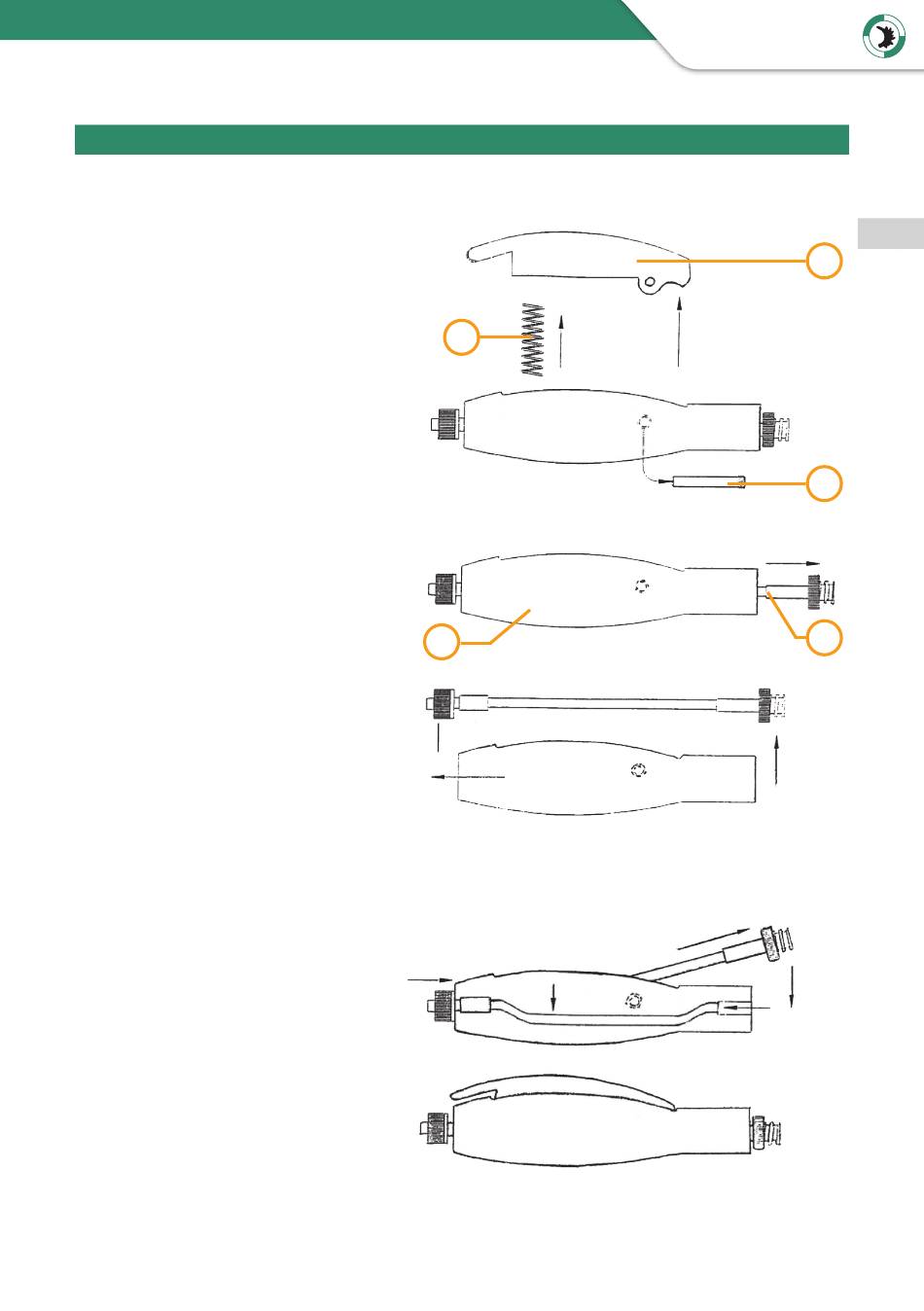

Bedienungsanleitung DV-5110
4 Einlegen und Wechsel des Schlaucheinsatzes
Zum Wechseln des Schlauches entfernen Sie zunächst den alten Schlauch.
1. Schrauben Sie das Gelenk (5) des
Handhebels (1) aus.
Entfernen Sie den Handhebel (1)
und die Feder (2).
2. Ziehen Sie an einem Ende
des Schlaucheinsatzes (6) bis
sich der Schlauchanschluss
außerhalb des Ventilkörpers
(3) befindet.
3. Ziehen Sie nun den Schlauch-
einsatz nach oben aus dem
Ventilkörper heraus.
Legen Sie dann einen neuen Schlaucheinsatz ein.
1. Drücken Sie den neuen
Schlaucheinsatz auf der einen
Seite in den Ventilkörper ein,
ziehen ihn lang und legen ihn
auf der anderen Seite ein.
2. Anschließend montieren Sie die
Feder, den Handhebel und das
Gelenk in umgekehrter Reihen-
folge wie beim Ausbau.
