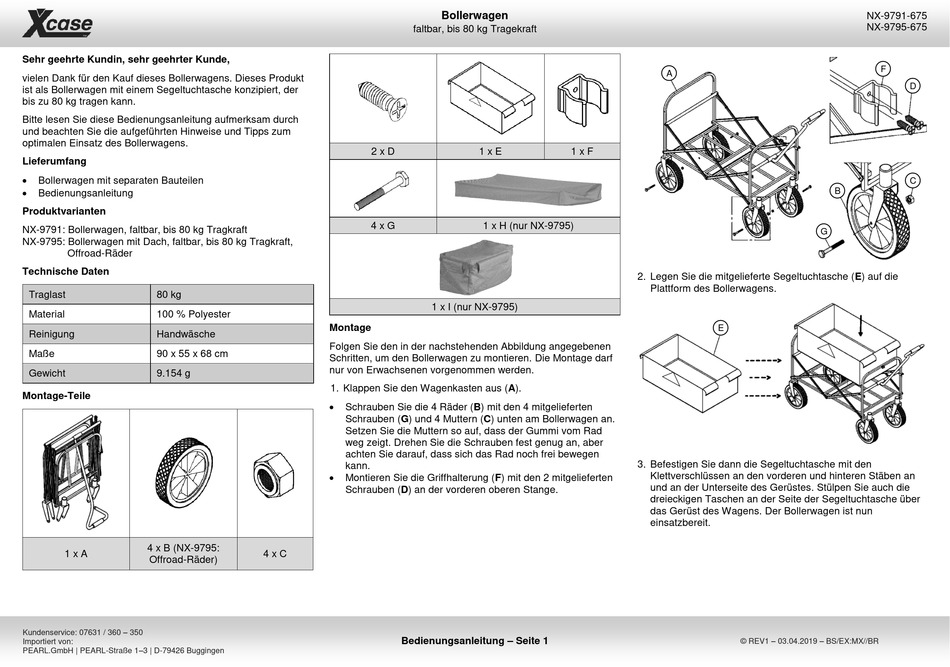

Xcase NX-9791 Bedienungsanleitung

Sehr geehrte Kundin, sehr geehrter Kunde,
vielen Dank für den Kauf dieses Bollerwagens. Dieses Produkt
ist als Bollerwagen mit einem Segeltuchtasche konzipiert, der
bis zu 80 kg tragen kann.
Bitte lesen Sie diese Bedienungsanleitung aufmerksam durch
und beachten Sie die aufgeführten Hinweise und Tipps zum
optimalen Einsatz des Bollerwagens.
Lieferumfang
 Bollerwagen mit separaten Bauteilen

Bedienungsanleitung
Produktvarianten
NX-9791: Bollerwagen, faltbar, bis 80 kg Tragkraft
NX-9795: Bollerwagen mit Dach, faltbar, bis 80 kg Tragkraft,
Offroad-Räder
Technische Daten
Traglast 80 kg
Material 100 % Polyester
Reinigung Handwäsche
Maße 90 x 55 x 68 cm
Gewicht 9.154 g
Montage-Teile
4 x B (NX-9795:
1 x A
Offroad-Räder)
Kundenservice: 07631 / 360 – 350
Importiert von:
PEARL.GmbH | PEARL-Straße 1–3 | D-79426 Buggingen
Bollerwagen
faltbar, bis 80 kg Tragekraft
2 x D
4 x G
1 x I (nur NX-9795)
Montage
Folgen Sie den in der nachstehenden Abbildung angegebenen
Schritten, um den Bollerwagen zu montieren. Die Montage darf
nur von Erwachsenen vorgenommen werden.
1. Klappen Sie den Wagenkasten aus (A).

Schrauben Sie die 4 Räder (B) mit den 4 mitgelieferten
Schrauben (G) und 4 Muttern (C) unten am Bollerwagen an.
Setzen Sie die Muttern so auf, dass der Gummi vom Rad
weg zeigt. Drehen Sie die Schrauben fest genug an, aber
achten Sie darauf, dass sich das Rad noch frei bewegen
kann.

Montieren Sie die Griffhalterung (F) mit den 2 mitgelieferten
Schrauben (D) an der vorderen oberen Stange.
4 x C
Bedienungsanleitung – Seite 1
1 x E 1 x F
1 x H (nur NX-9795)
2. Legen Sie die mitgelieferte Segeltuchtasche (E) auf die
Plattform des Bollerwagens.
3. Befestigen Sie dann die Segeltuchtasche mit den
Klettverschlüssen an den vorderen und hinteren Stäben an
und an der Unterseite des Gerüstes. Stülpen Sie auch die
dreieckigen Taschen an der Seite der Segeltuchtasche über
das Gerüst des Wagens. Der Bollerwagen ist nun
einsatzbereit.
A
B
G
E
© REV1 – 03.04.2019 – BS/EX:MX//BR
NX-9791-675
NX-9795-675
F
D
C
