Für einen vollständig funktionierenden Blockbetrieb sind
mindestens drei solcher Blöcke notwendig. Dann können
zwei Züge entsprechend gesichert verkehren. Für jeden
zusätzlichen Zug ist jeweils eine weitere Blockstelle er-
forderlich.
Zusätzlich zu den zugbetätigten Schaltkontakten sollte
ein Taster für den manuellen Betrieb vorgesehen werden.
Dieses ist sinnvoll, damit ein Block wieder freigegeben
werden kann, der durch einen von der Anlage herunterge-

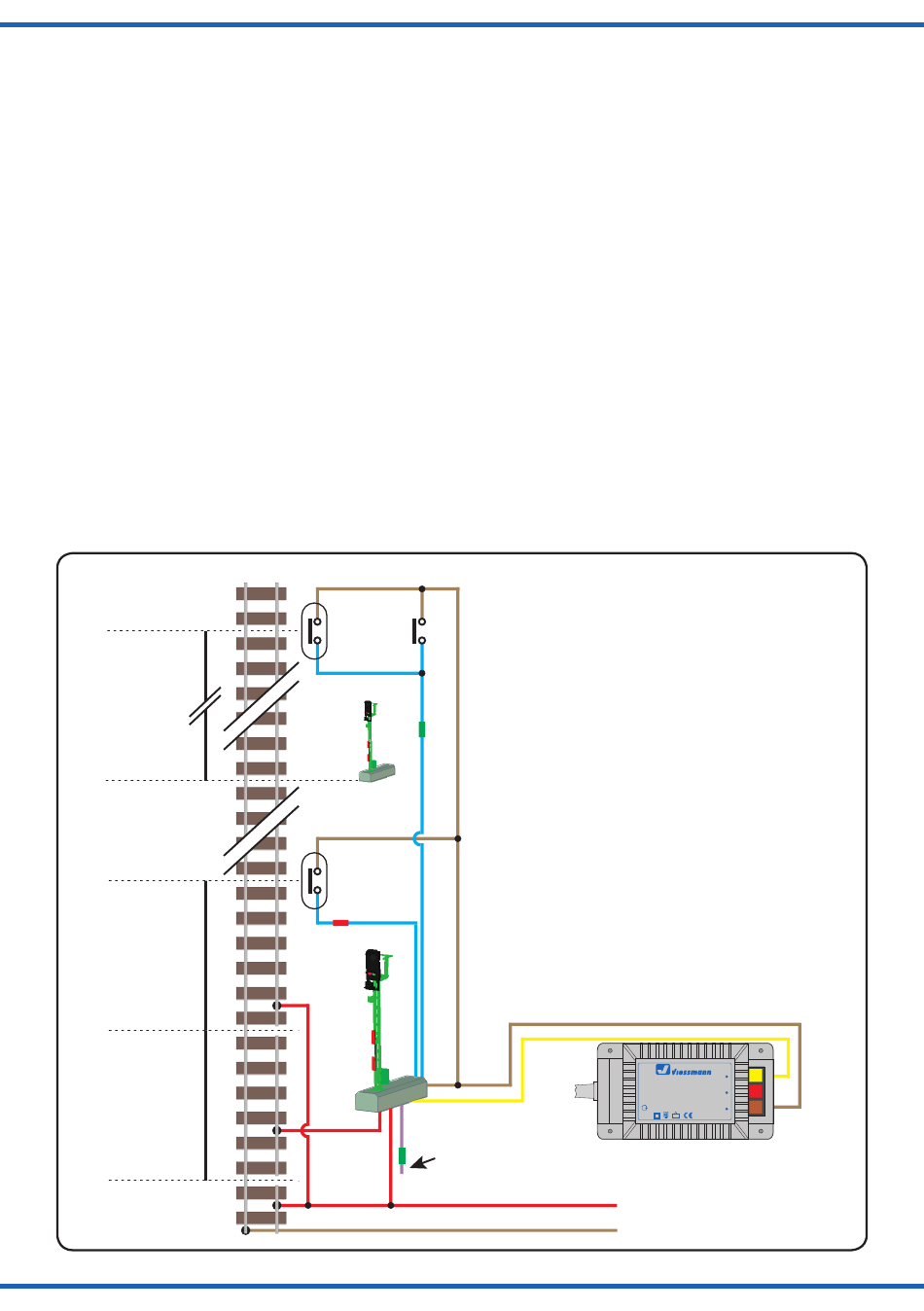

nommenen Zug blockiert ist. Der Anschlussplan für eine
Blockstelle ist in Abb. 7 dargestellt.
4.4 Ansteuerung über Digitalsysteme
Die Hobby-Signale können auch mit einem Digitalsystem
angesteuert werden (Abb. 7). Beim Anschluss der Signale
an einen Digital-Decoder wie z.B. Viessmann Art. 5211 (für
Märklin-Digital bzw. das Motorola-Format) oder Viessmann
Art. 5280 für das NMRA (DCC)-Format ist darauf zu achten,
dass die braune Signal-Masseleitung, welche am Versor-
gungstrafo der Hobby-Signale angeschlossen ist, auch
mit der Digitalmasse verbunden ist. Der Decoder muss
positive Schaltimpulse liefern! Dieses ist bei dem Decoder
des Märklin-Digitalsystems (k83) sowie allen Viessmann
Decodern der Fall.
Abb. 7
eine
maximale
Zuglänge
one
maximum
train length
etwas über
eine
Loklänge
a little bit
more than 1
locomotive
length
ca. 2
Loklängen
ca. 2
locomotive
lengths
braun
brown
Hp1
blau
blue
nächstes
Blocksignal
next
block signal
blau
blue
braun
brown
Hp0
blau mit roter M.
blue with red m.
4021
brown
rot
red
Dieses lila Kabel mit grüner
Markierung dient der
Steuerung eines Vorsignals!
rot
red
This lilac wire with green
rot
marking is intended for
controlling a distant signal!
red
braun / brown
To get a realistic block traffic at least three blocks are re-
quired. For each additional train one more block is needed.
In addition to the automatic switches a push-button for
manual control should be provided. This is reasonable in
order to clear a block which was occupied by a train you
have taken off the track. The connection plan for one block
is shown in fig. 7.
4.4 Controlling by digital systems
Hobby signals can also be controlled by digital systems
(see fig. 7). If connecting the signals to digital-decoders
like Viessmann item 5211 (for Märklin-Digital or the Mo-
torola format) or the Viessmann item 5280 for the NMRA
(DCC)-Format, it is necessary to connect the brown signal
wire (ground), which is connected to the transformer to the
digital ground. The decoder has to send positive switch-
ing pulses. This is ensured by the Märklin digital decoder
(k83) and all decoders made by Viessmann.
braun
Primär
230 V~
gelb
yellow
konventionell oder digital
Fig. 7
16 V
5200
Lichttransformator
10 V
Sekundär
0-10-16 V~
Primär
230 V 50 - 60 Hz
Sekundär
52 VA
max. 3,25 A
IP 40
ta 25°C
0 V
Nur für trockene Räume
Gefertigt nach
VDE 0570
EN 61558
Fahrstrom
Traction current
analogue or digital
7
