Scheurich RH 77 Montageanleitung
Quicklinks
Verwandte Anleitungen für Scheurich RH 77
Inhaltszusammenfassung für Scheurich RH 77

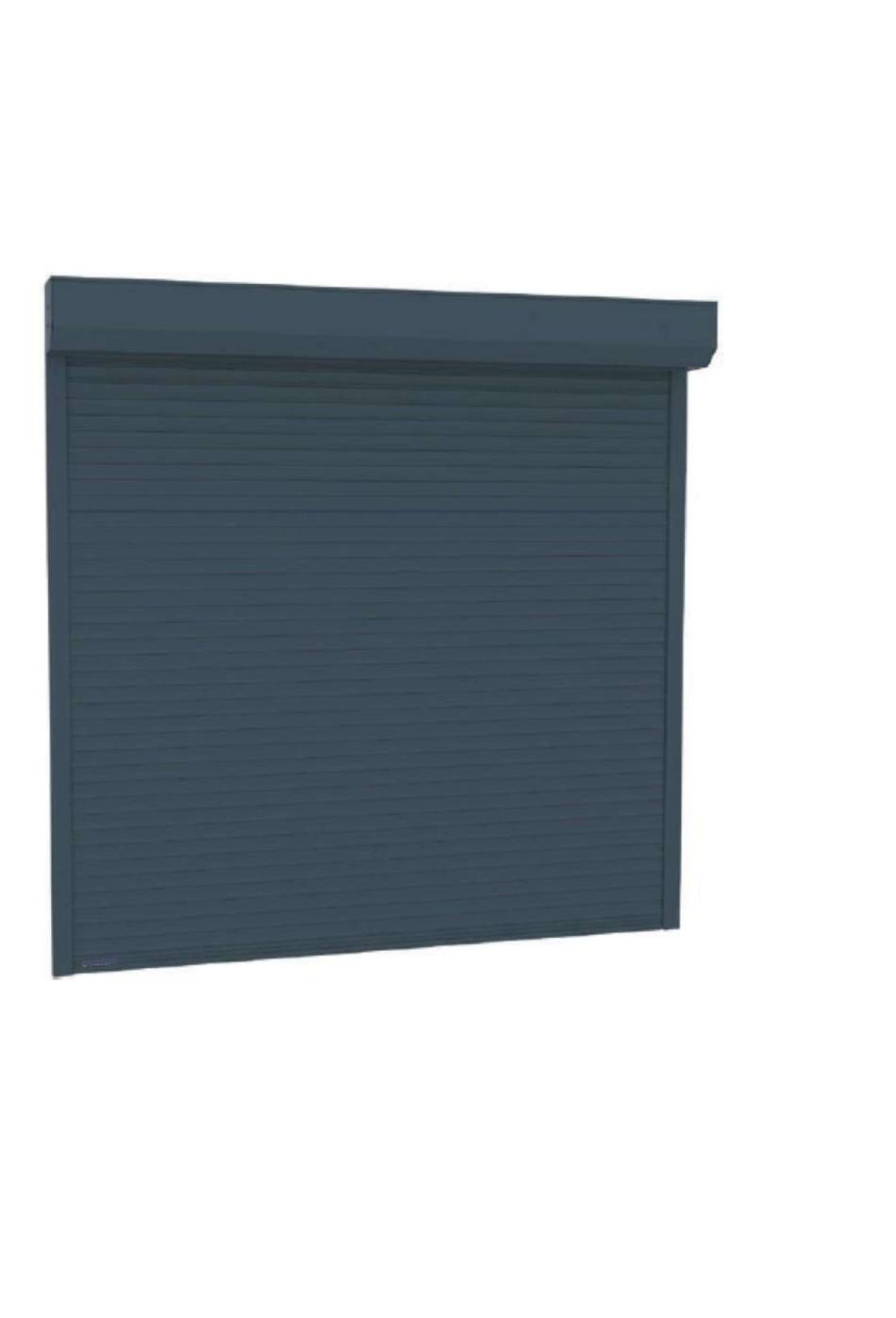

- Seite 1 MONTAGEANLEITUNG ROLLTOR RH 77 Stand 04/2019...
-
Seite 2: Generelle Information
1. EINFÜHRUNG Vielen Dank dass Sie sich für unser Rolltor entschieden haben. Wir hoffen, dass dieses Tor Ihren Vorstellungen enstpricht und von der Qualität überzeugt werden. Für den Kauf weitere Produkte und Zubehör, wenden Sie sich bitte an Ihren Lieferanten. Hier können Sie ein umfangreiches Paket an nützlichen Zubehör erwerben. - Seite 3 BENÖTIGTES WERKZEUG ZUR MONTAGE Schutzbrille Schutzhelm Bohrmaschine Elektroschrauber Bohrer (Untergrund) Maßband Wasserwage Hammer Zange Schraubenzieher ø 6 mm ø 8 mm ø 14 mm (Stufenbohrer) Schraubenschlüssel Leiter Spannungmessgerät Stromkabel Metallbohrer MONTAGEARTEN In der Öffnung Hinter der Öffnung (auf der Wand)
- Seite 4 Montage hinter der Öffnung (auf der Wand) Vorbereitung und Montage - auf der Wandmontage)
- Seite 5 Bild: =Antrieb rechts Justierung der Endlagen - Abhängig von der Antriebsseite Pfeile 1 und 2 zeigen die Drehrichtung Tor-AUF-Position = des Antriebes. Die Endlage wird werkseitig voreingestellt mittels drehen der Justierschraube mit + oder - eingestellt. Bei der Einstellung der Endlage-ZU, fährt Antrieb solange in Zu-Richtung, solange mittels der Justierschraube der Weg mit + /- die endgültige Position eingestellt wird.
- Seite 6 Montage in der Öffnung Vorbereitung und Montage - in der Öffnung Bild: =Antrieb rechts...
- Seite 7 Justierung der Endlagen - Abhängig von der Antriebsseite Pfeile 1 und 2 zeigen die Drehrichtung Tor-AUF-Position = des Antriebes. Die Endlage wird werkseitig voreingestellt mittels drehen der Justierschraube mit + oder - eingestellt. Bei der Einstellung der Endlage-ZU, fährt Antrieb solange in Zu-Richtung, solange mittels der Justierschraube der Weg mit + /- die endgültige Position eingestellt wird.
