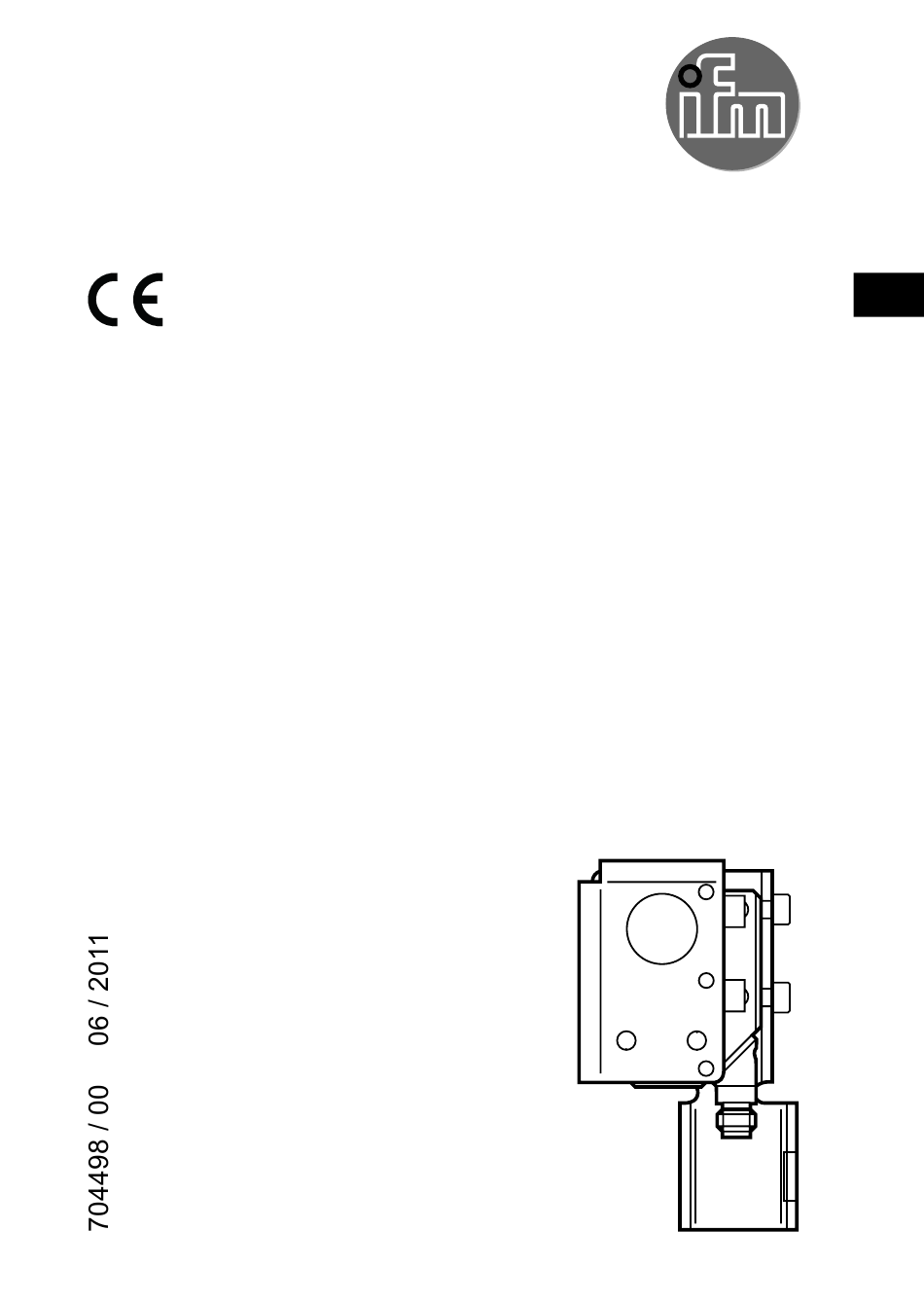

- Seite 1 Bedienungsanleitung Einweglichtschranke O5E5xA O5S5xA...
-
Seite 2: Verwendete Symbole
1 Vorbemerkung 1.1 Verwendete Symbole ► Handlungsanweisung > Reaktion, Ergebnis […] Bezeichnung von Tasten, Schaltflächen oder Anzeigen → Querverweis Wichtiger Hinweis Fehlfunktionen oder Störungen sind bei Nichtbeachtung möglich. 2 Sicherheitshinweise • Lesen Sie vor der Inbetriebnahme des Gerätes dieses Dokument. Vergewis- sern Sie sich, dass sich das Produkt uneingeschränkt für die betreffenden Applikationen eignet. -
Seite 3: Montage
4 Montage Sender Empfänger ► Den Empfänger (O5E ...) mit Hilfe einer Montagehalterung montieren. ► Den Sender (O5S ...) auf den Empfänger ausrichten und befestigen. Maximale Reichweite nur bei genauer Ausrichtung. 5 Bedien- und Anzeigeelemente Empfänger 1: LED 2: [OUT on] 3: [OUT off] 6 Elektrischer Anschluss Das Gerät darf nur von einer Elektrofachkraft installiert werden. - Seite 4 ► Anlage spannungsfrei schalten. ► Gerät folgendermaßen anschließen: Empfänger DC PNP Pin 1 = L+ (Pin 2 = nicht belegt) Pin 3 = L- Pin 4 = Last Sender DC Pin 1 = L+ (Pin 2 = nicht belegt) Pin 3 = L- (Pin 4 = nicht belegt) 7 Einstellungen 7.1 Gerät soll schalten, wenn das Objekt erkannt wird...
-
Seite 5: Einstellen Maximaler Empfindlichkeit
> Empfänger: LED leuchtet, wenn der Schaltausgang geschaltet ist. 9 Wartung, Instandsetzung und Entsorgung ► Die Frontscheiben der Geräte von Verschmutzungen freihalten. ► Zur Reinigung keine Lösungsmittel oder Reiniger verwenden, die den Kunst- stoff beschädigen könnten. Technische Daten und weitere Informationen unter www.ifm.com...
