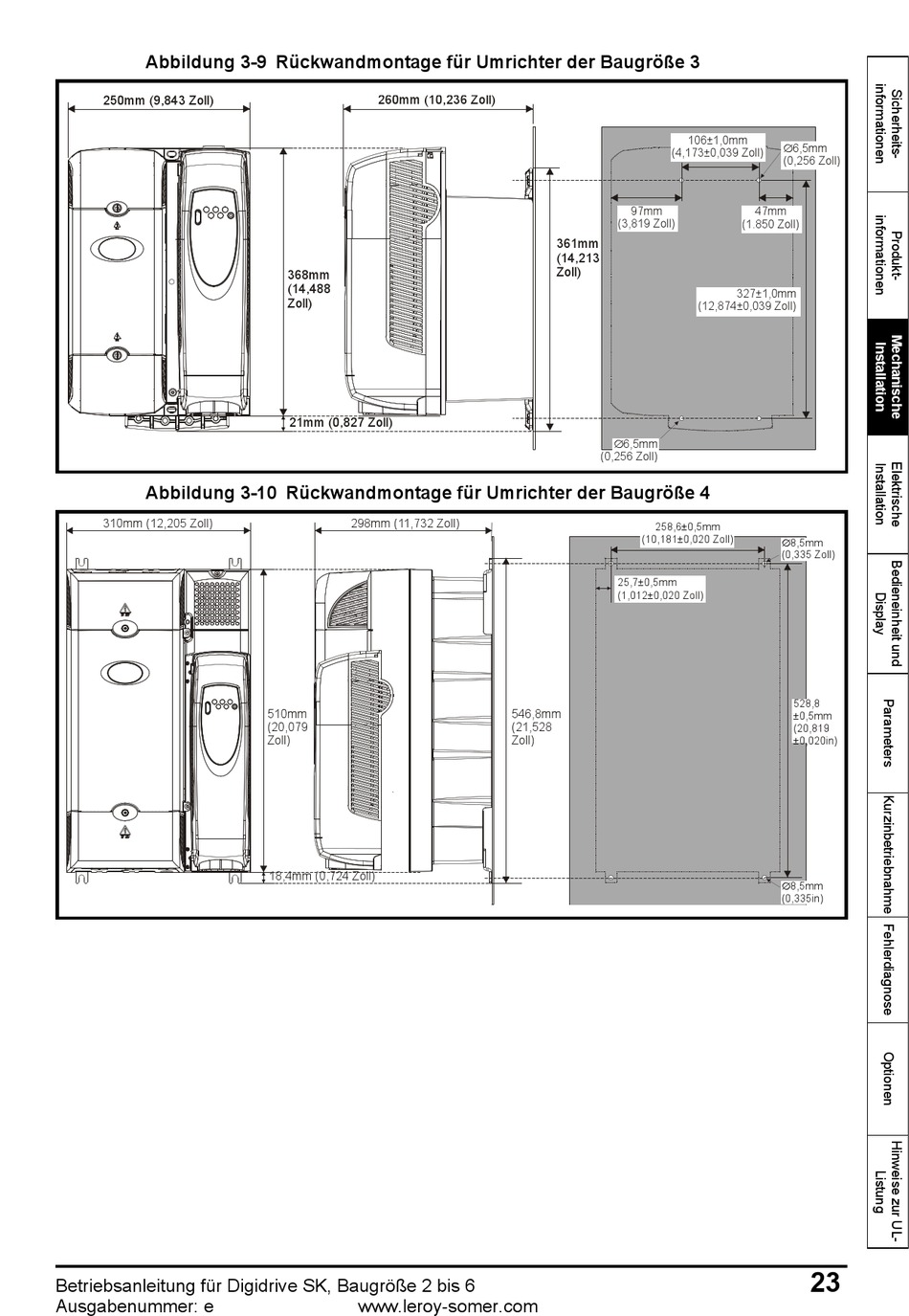

Abbildung 3-9 Rückwandmontage für Umrichter der Baugröße 3
250mm (9,843 Zoll)
Abbildung 3-10 Rückwandmontage für Umrichter der Baugröße 4
310mm (12,205 Zoll)
Betriebsanleitung für Digidrive SK, Baugröße 2 bis 6
Ausgabenummer: e
260mm (10,236 Zoll)
368mm
(14,488
Zoll)
21mm (0,827 Zoll)
298mm (11,732 Zoll)
510mm
(20,079
Zoll)
18,4mm (0,724 Zoll)
www.leroy-somer.com
(4,173±0,039 Zoll)
97mm
(3,819 Zoll)
361mm
(14,213
Zoll)
6,5mm
(0,256 Zoll)

258,6 0,5mm

(10,181 0,020 Zoll)

25,7 0,5mm

(1,012 0,020 Zoll)
546,8mm
(21,528
Zoll)
106±1,0mm
6,5mm
(0,256 Zoll)
47mm
(1.850 Zoll)
327±1,0mm
(12,874±0,039 Zoll)
8,5mm
(0,335 Zoll)
528,8

0,5mm
(20,819

0,020in)
8,5mm
(0,335in)
