Lieferumfang

Pos. * Anz. Bezeichnung
1 1 Smokergehäuse
2 1 Brennereinheit
3 4 Fischhaken
4 1 Bedieneinheit
5 1 Seitenwand, links
6 1 Vorderes Stützbein, links
7 1 Hinteres Stützbein, links
8 1 Fettschalenhalterung
9 1 Seitenwand, rechts
10 1 Vorderes Stützbein, rechts
11 1 Hinteres Stützbein, rechts
12 1 Rückwand
13 1 Besteck-Haken
14 1 Hinterer Handgriff
15 2 Halterung S-Haken
16 1 Türgriff, obere Tür
17 1 Türgriff, untere Tür
18 2 Fettableiter
19 4 S-Haken
20 6 Grillrostauflage - links
21 6 Grillrostauflage - rechts
22 4 Grillrost
23 1 Halter für Räucherbox
24 1 Räucherbox
25 1 Deckel für Räucherbox
26 1 Wasserschale
27 1 Fettschale
* siehe Explosionszeichnung
A
4
Vinson VS32

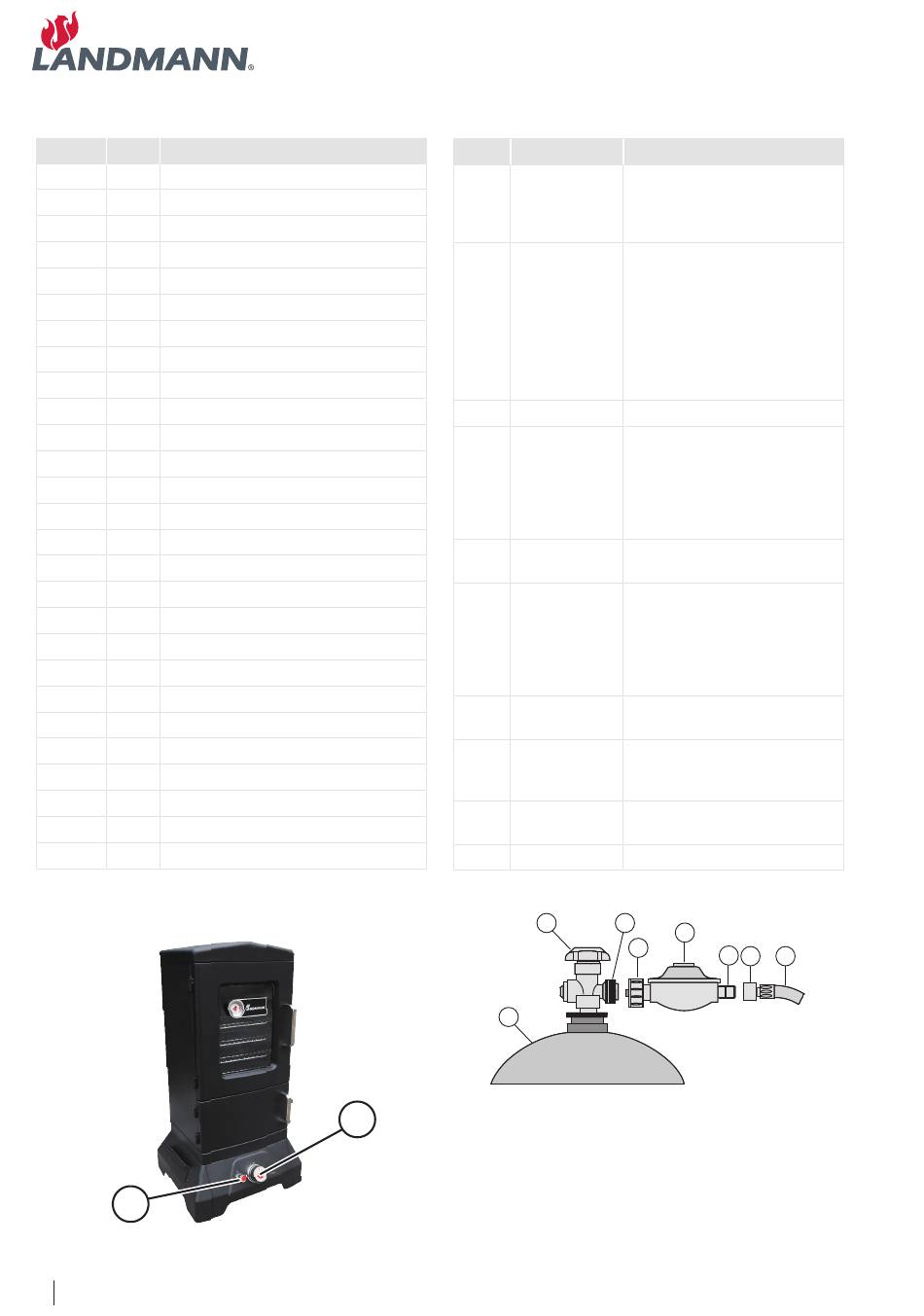

Bedienelemente

Pos. * Bezeichnung
A Piezo-
Zündung
B Flammen-
regler der
Grilleinheit
G0 Gasflasche
G1 Flaschen-
ventil
G2 Flaschenven-
tilgewinde
G3 Überwurf-
mutter
Druckmin-
derer
G4 Druckmin-
derer
G5 Anschluss
Druckmin-
derer
G6 Überwurf-
mutter
G7 Gasschlauch
G0
B
Funktion
Gas zünden, welches
bei geöffnetem Flam-
menregler (B oder C) in
den Brenner strömt
Gas in den zugehörigen
Brenner der Grilleinheit
leiten (auf „große Flamme"
drehen und Piezo-Zündung
drücken)
Nach Zündung Wärmezu-
fuhr für jeweilige Brenner-
seite einstellen (drehen)
Brennmittel-Behälter
Trennende Schutzeinrich-
tung; Gaszufuhr öffnen
(nach links, gegen den
Uhrzeigersinn drehen) und
schließen (nach rechts, im
Uhrzeigersinn drehen)
Verbindung Gasfla-
sche - Druckminderer
Druckminderer an Gas-
flasche anschließen (nach
links, gegen den Uhr-
zeigersinn drehen) und
abklemmen (nach rechts,
im Uhrzeigersinn drehen)
Gasdruck reduzieren
Verbindung Druckmin-
derer - Gasschlauch
G1/4 Zoll links Gewinde
Gas zum Brenner leiten
G1 G2
G4
G3
G5 G6 G7
