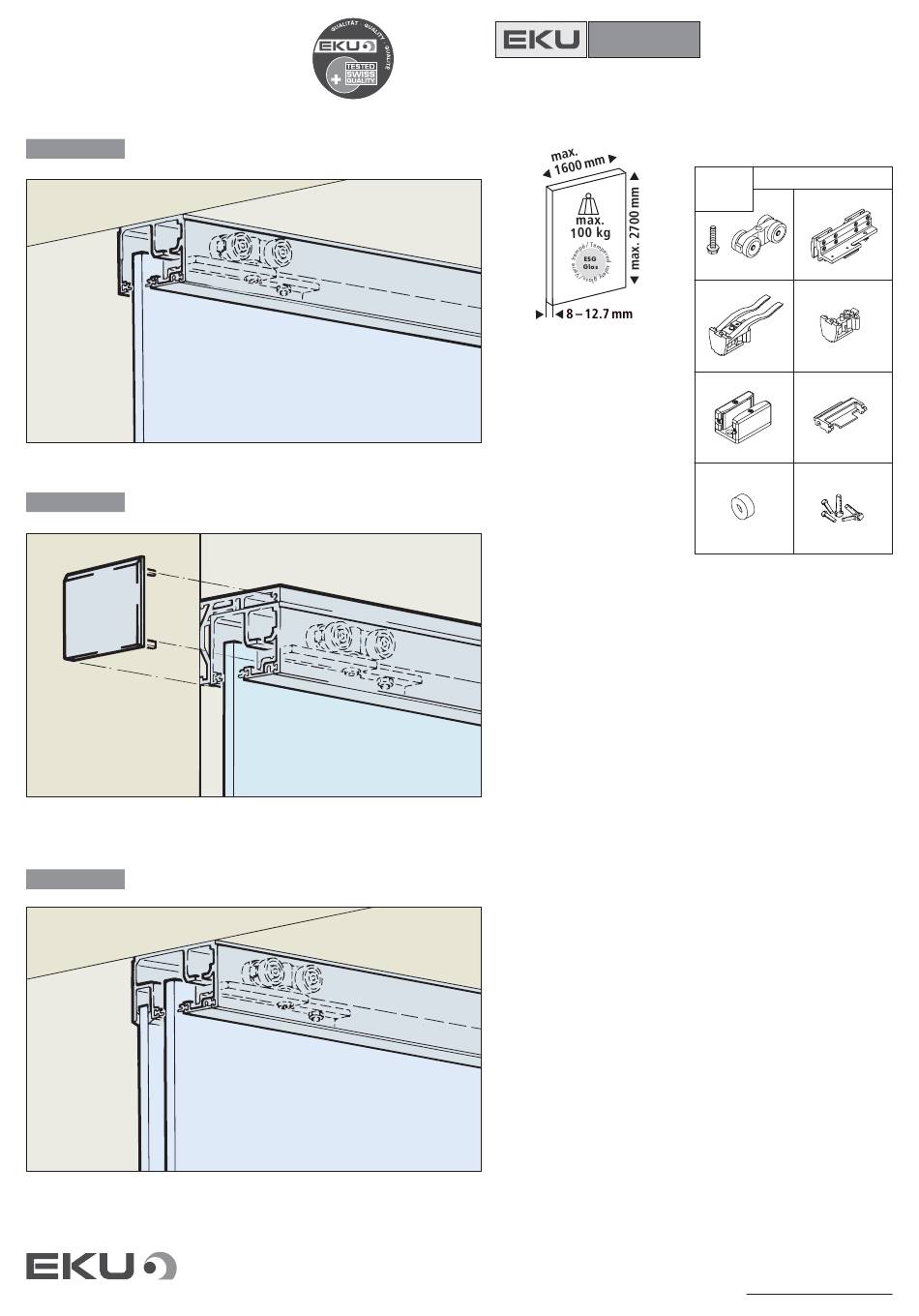

EKU PORTA 100 GW Montageanleitung
Quicklinks
Montageanleitung
Mounting instructions
Instructions de montage
mod. GW
mod. GW
mod. GWF
• Wandmontage
Wall mounting
Fixation murale
EKU AG Schiebelösungen, Wilerstrasse 90, 8370 Sirnach, Switzerland, Tel.+41 (0)71 96 96 100
Fax +41 (0)71 96 96 110, office@eku.ch, www.eku.ch
®
100 GW | GWF
PORTA
Garnituren / Sets / Garnitures
1
Türe
Door
Porte
2 x
Certified ISO 9001 – Member of the HAWA Group
No. 057.3091.071
2 x
2 x
1x
1x
1x
12 x
1x
0105/788.2000.155 1/10
Inhaltszusammenfassung für EKU PORTA 100 GW
- Seite 1 • Wandmontage Wall mounting Fixation murale mod. GWF EKU AG Schiebelösungen, Wilerstrasse 90, 8370 Sirnach, Switzerland, Tel.+41 (0)71 96 96 100 Fax +41 (0)71 96 96 110, office@eku.ch, www.eku.ch Certified ISO 9001 – Member of the HAWA Group 0105/788.2000.155 1/10...
- Seite 2 Schraubenset zu Winkelprofil > 2500 mm, 057 .3102.071 EKU PORTA 100 GW Screw set for angle profile > 2500 mm, EKU PORTA 100 GW Kit de vis pour profil en équerre > 2500 mm, EKU PORTA 100 GW *optional 0105/788.2000.155 2/10...
- Seite 3 ® 100 GW | GWF PORTA 057.3084 057.3083 057.3056 751.0010 057.3056 751.0018.000 Wandmontage Wall mounting Fixation murale 600.0000.309 ® 100 GW | GWF Synchro PORTA Siehe Montageanleitung See mounting instructions 057.3094.001 Voir Instructions de montage Nr. 788.2000.156 S. 8 + 10 8000 U/min 0105/788.2000.155 3/10...
- Seite 4 ® 100 GW | GWF PORTA 057.3078.002 Ø 5 Ø 5 M5 x 10 Wandmontage Wall mounting Ø 6 Fixation murale S. 9 0105/788.2000.155 4/10...
- Seite 5 ® 100 GW | GWF PORTA Glasdicke 8–10mm Ø 4 Glasdicke 10–12.7mm Rhodia 3B 098.0027.000 Glasdicke 8–10mm 751.0006.000 057.3056 751.0005.000 M8 x 16 M5 x 20 SW 4 SW 4 SW 4 ~ 7–8 Nm 0,1 Nm ~ 7–8 Nm 0105/788.2000.155 5/10...
- Seite 6 ® 100 GW | GWF PORTA 1. 0,1 Nm 3. max 2 Nm 2. 180° ± 3 0105/788.2000.155 6/10...
- Seite 7 ® 100 GW | GWF PORTA 042.3005 0105/788.2000.155 7/10...
- Seite 8 ® 100 GW | GWF PORTA mod. GW Einbaubeispiele / Mounting examples / Exemples de montage Ø 5 Ø 5 ± 3 15 10 (8 – 12.7) Ø 4 x 20 Einbaubeispiel deckenbündige Montage Mounting example flush with the ceiling Exemple de montage affleurant avec le plafond Ø...
- Seite 9 ® 100 GW | GWF PORTA mod. GW • Wandmontage Wall mounting Fixation murale Einbaubeispiele / Mounting examples / Exemples de montage M 5 x 10 Ø 6 ± 3 15 10 ( 8 – 12,7 ) Ø 4 x 20 0105/788.2000.155 9/10...
- Seite 10 ® 100 GW | GWF PORTA mod. GWF Einbaubeispiele / Mounting examples / Exemples de montage Ø 5 Ø 5 ± 3 (8 – 12.7)* (8 – 12.7) * 12,7 mm Glas, Nassversiegelung mit Silikon Art. No. 098.0027.000 12,7 mm glass, wet caulking with silicone No.
