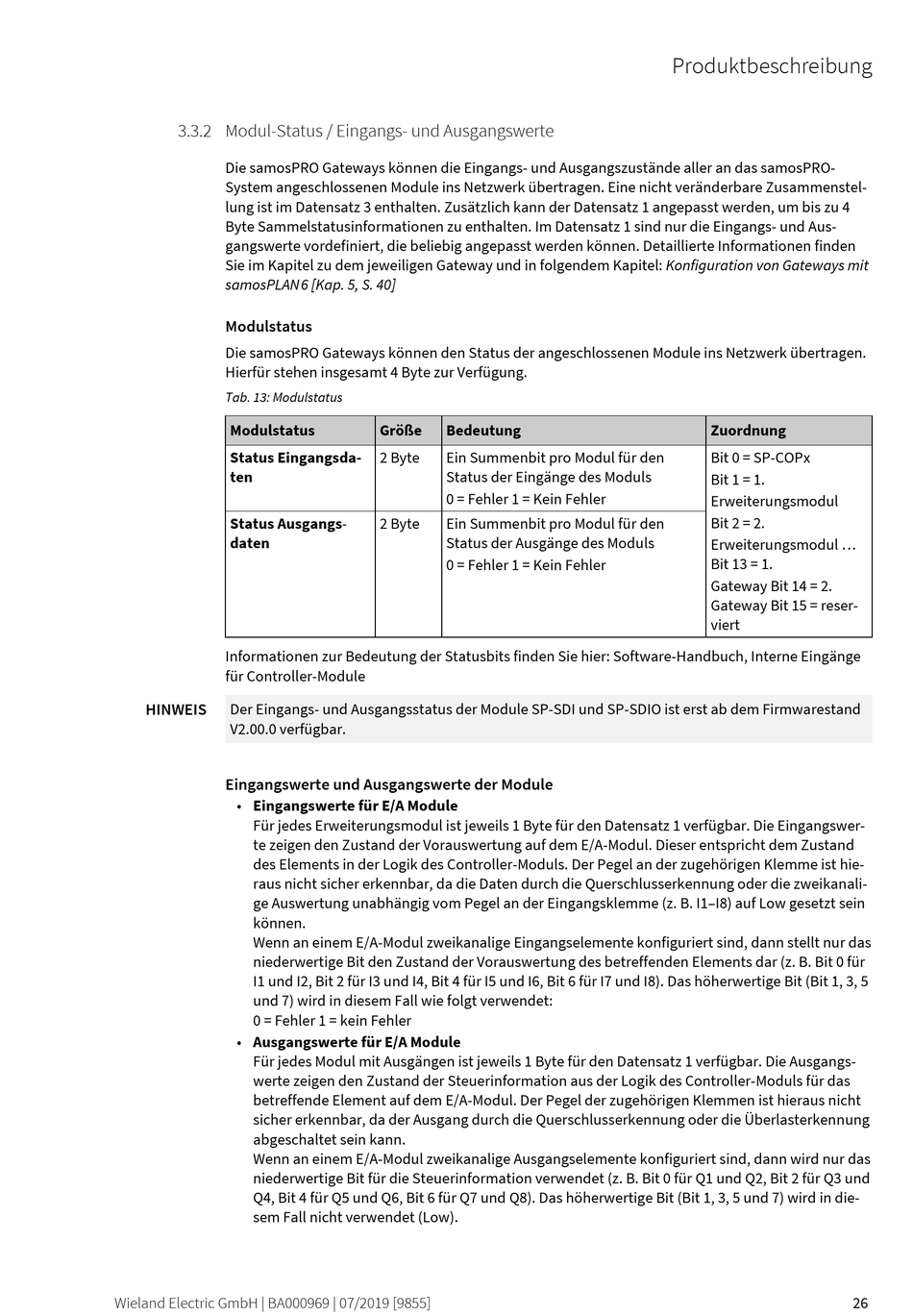

3.3.2
Modul-Status / Eingangs- und Ausgangswerte
77520779
Die samosPRO Gateways können die Eingangs- und Ausgangszustände aller an das samosPRO-
System angeschlossenen Module ins Netzwerk übertragen. Eine nicht veränderbare Zusammenstel-
lung ist im Datensatz 3 enthalten. Zusätzlich kann der Datensatz 1 angepasst werden, um bis zu 4
Byte Sammelstatusinformationen zu enthalten. Im Datensatz 1 sind nur die Eingangs- und Aus-
gangswerte vordefiniert, die beliebig angepasst werden können. Detaillierte Informationen finden
Sie im Kapitel zu dem jeweiligen Gateway und in folgendem Kapitel: Konfiguration von Gateways mit
samosPLAN 6 [Kap. 5, S. 40]
Modulstatus
Die samosPRO Gateways können den Status der angeschlossenen Module ins Netzwerk übertragen.
Hierfür stehen insgesamt 4 Byte zur Verfügung.
Tab. 13: Modulstatus
Modulstatus
Status Eingangsda-
ten
Status Ausgangs-
daten
Informationen zur Bedeutung der Statusbits finden Sie hier: Software-Handbuch, Interne Eingänge
für Controller-Module
HINWEIS
Der Eingangs- und Ausgangsstatus der Module SP-SDI und SP-SDIO ist erst ab dem Firmwarestand
V2.00.0 verfügbar.
Eingangswerte und Ausgangswerte der Module
• Eingangswerte für E/A Module
Für jedes Erweiterungsmodul ist jeweils 1 Byte für den Datensatz 1 verfügbar. Die Eingangswer-
te zeigen den Zustand der Vorauswertung auf dem E/A-Modul. Dieser entspricht dem Zustand
des Elements in der Logik des Controller-Moduls. Der Pegel an der zugehörigen Klemme ist hie-
raus nicht sicher erkennbar, da die Daten durch die Querschlusserkennung oder die zweikanali-
ge Auswertung unabhängig vom Pegel an der Eingangsklemme (z. B. I1–I8) auf Low gesetzt sein
können.
Wenn an einem E/A-Modul zweikanalige Eingangselemente konfiguriert sind, dann stellt nur das
niederwertige Bit den Zustand der Vorauswertung des betreffenden Elements dar (z. B. Bit 0 für
I1 und I2, Bit 2 für I3 und I4, Bit 4 für I5 und I6, Bit 6 für I7 und I8). Das höherwertige Bit (Bit 1, 3, 5
und 7) wird in diesem Fall wie folgt verwendet:
0 = Fehler 1 = kein Fehler
• Ausgangswerte für E/A Module
Für jedes Modul mit Ausgängen ist jeweils 1 Byte für den Datensatz 1 verfügbar. Die Ausgangs-
werte zeigen den Zustand der Steuerinformation aus der Logik des Controller-Moduls für das
betreffende Element auf dem E/A-Modul. Der Pegel der zugehörigen Klemmen ist hieraus nicht
sicher erkennbar, da der Ausgang durch die Querschlusserkennung oder die Überlasterkennung
abgeschaltet sein kann.
Wenn an einem E/A-Modul zweikanalige Ausgangselemente konfiguriert sind, dann wird nur das
niederwertige Bit für die Steuerinformation verwendet (z. B. Bit 0 für Q1 und Q2, Bit 2 für Q3 und
Q4, Bit 4 für Q5 und Q6, Bit 6 für Q7 und Q8). Das höherwertige Bit (Bit 1, 3, 5 und 7) wird in die-
sem Fall nicht verwendet (Low).
Wieland Electric GmbH | BA000969 | 07/2019 [9855]
Größe
Bedeutung
2 Byte
Ein Summenbit pro Modul für den
Status der Eingänge des Moduls
0 = Fehler 1 = Kein Fehler
2 Byte
Ein Summenbit pro Modul für den
Status der Ausgänge des Moduls
0 = Fehler 1 = Kein Fehler
Produktbeschreibung
Zuordnung
Bit 0 = SP-COPx
Bit 1 = 1.
Erweiterungsmodul
Bit 2 = 2.
Erweiterungsmodul ...
Bit 13 = 1.
Gateway Bit 14 = 2.
Gateway Bit 15 = reser-
viert
26
