BEDIENUNGSANLEITUNG
Aktives Sound-Set
PAS-300
PAS-300
1
loading

Verwandte Anleitungen für Alecto PAS-300

Inhaltszusammenfassung für Alecto PAS-300

  • Seite 1 BEDIENUNGSANLEITUNG Aktives Sound-Set PAS-300 PAS-300...
  • Seite 2 PAIR PEAK PEAK PEAK SUBLEVEL RIGHT LEFT INPUT SUB250Watt SAT2x75Watt RIGHT LEFT LINK OUT SAT OUT Stativ ~100-240V T2.5A Satellitenanschlusspaneel SATELITE PAS-300 INPUT 4Ω 1+ = positive 75Watt rms 1- = negative 2+ = no connection 2- = no connection...

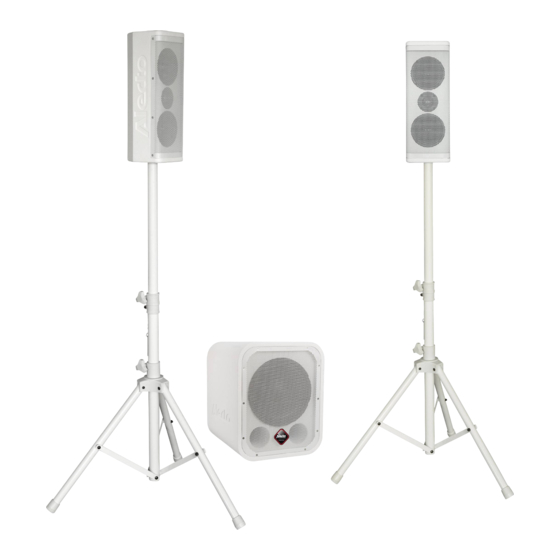

  • Seite 3 ANWENDUNG Das PAS-300 ist ein Soundsystem mit 1 Subwoofer und 2 Satellitenlautsprechern. Das PAS-300 wird über ein Mischpult oder einen Master-Ausgang von einem anderen Verstärker oder einer Audioquelle mit Strom versorgt. Der Subwoofer enthält drei separate Lautsprecher. 1 für den Subwoofer und 2 (links und rechts) für die Satellitenlautsprecher.

  • Seite 4: Vor Der Benutzung

    NETZSPANNUNG: Den PAS-300 Subwoofer nur an einer 230 Volt Stromversorgung anschließen. Die Stromversorgung in den meisten europäischen Ländern funktioniert mit 230 Volt. Schließen Sie den PAS-300 mit dem mitgelieferten Netzkabel an das Lichtnetz an. EINSTELLUNGEN VERSTÄRKER POWER SCHALTER: Mit dem Power Schalter können Sie den Verstärker ein oder ausschalten EINGANG: Schließen Sie eine externe Audioquelle am Eingang des PAS-300 an.
  • Seite 5 -Geräts, das die Musik ® beinhaltet; schlagen Sie in der Bedienungsanleitung dieses Geräts nach. 3. Jetzt wählen Sie “ALECTO” in der Liste, die auf dem Display des Bluetooth ® -Geräts, das die Musik beinhaltet, erscheint. 4. Die Status-LED der Bluetooth -Funktion bleibt jetzt beleuchtet.

  • Seite 6: Technische Spezifikationen

    TECHNISCHE SPEZIFIKATIONEN PAS-300: Spannung: 230 V~ 50 Hz Sicherung: T 2,5 A 230 V Woofer: 10” Satellit: 4” Mediant x 2 und 1” Neodymium Hochtonlautsprecher Impedanz Satellit: 4 Ω System Freq. Resp.: 45 Hz~20 KHz +/-3 dB Subwoofer Freq. Resp.: 45 Hz~140 Hz +/-3 dB Satelliten Freq.
  • Seite 7 ANSCHLUSSDETAILS SYMMETRISCH/UNSYMMETRISCH Stereo Kopfhörer: symmetrisches Mono: unsymmetrisches Mono: Tip ist linkes Signal Tip ist linkes Signal Tip ist linkes Signal + Ring ist rechtes Signal Ring ist rechtes Signal - Sleeve ist Masse, Sleeve ist Masse, Sleeve ist Masse, Erdung oder Erdung oder Erdung oder Abschirmung...
  • Seite 8 Service Help WWW.ALECTO.NL SERVICE@ALECTO.NL NL 073 6411 355 (Lokaal tarief) BE 03 238 5666 (Lokaal tarief) (Tarif local) DE 0180 503 0085 Lokale Festnetzkosten Hesdo, Australiëlaan 1 5232 BB, ‘s-Hertogenbosch The Netherlands WWW.ALECTO.NL Service SERVICE@ALECTO.NL NL 073 6411 355 (Lokaal tarief)
