FARBWERK 360
5. 5. 5. 5. Elektrische Anschlüsse Elektrische Anschlüsse Elektrische Anschlüsse Elektrische Anschlüsse
5.1.

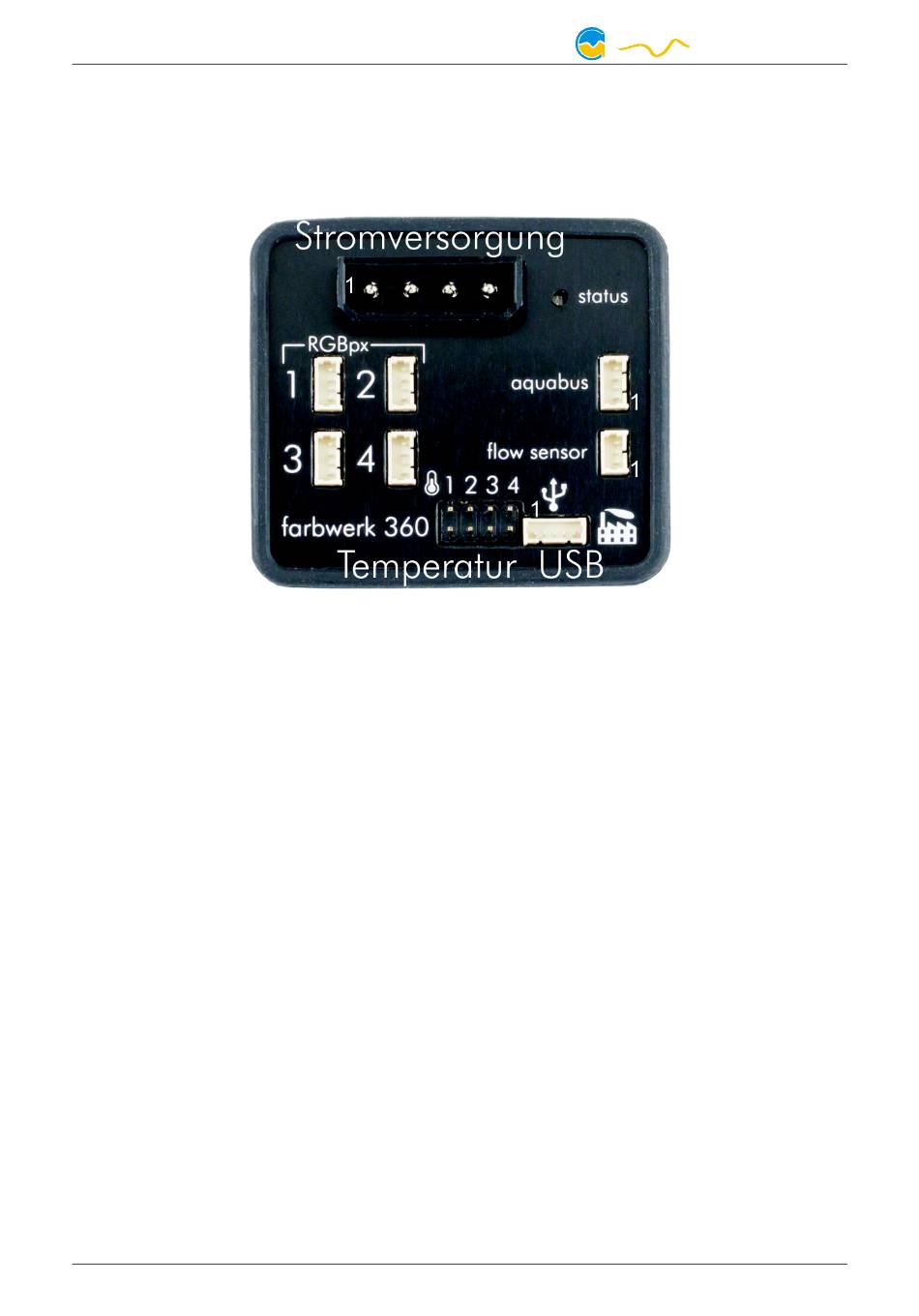

5.1. Anschlussbereich des farbwerk 360

Anschlussbereich des farbwerk 360
5.1. 5.1. Anschlussbereich des farbwerk 360 Anschlussbereich des farbwerk 360
ACHTUNG: Schalten Sie unbedingt vor jedem Anschließen und Trennen von ex-
ternen Komponenten das PC-Netzteil komplett aus!
5.2. Anschluss „Stromversorgung" 5.2. 5.2. 5.2. Anschluss „Stromversorgung" Anschluss „Stromversorgung" Anschluss „Stromversorgung"
Schließen Sie hier einen freien Stromversorgungsstecker Ihres PC-Netzteils an. Die
Polarität des Steckers ergibt sich aus der Form. Wenden Sie beim Einstecken keine
Gewalt an sondern kontrollieren ggf. noch einmal die korrekte Ausrichtung des
Steckers.
Pinbelegung: Pin 1 nicht verbunden
Pin 2 GND
Pin 3 GND
Pin 4 +5 V Versorgung
5.3. 5.3. 5.3. 5.3. Anschluss „USB" Anschluss „USB" Anschluss „USB" Anschluss „USB"
Verbinden Sie diesen Anschluss mit einem freien internen USB-Anschluss Ihres
Mainboards. Achten Sie unbedingt auf korrekte Ausrichtung der Anschlussstecker!
Pinbelegung: Pin 1 +5 V (rot)
Pin 2 D–
Pin 3 D+ (grün)
Pin 4 GND (schwarz)
Pin 5 nicht verbunden
- 28 -
(weiß)
