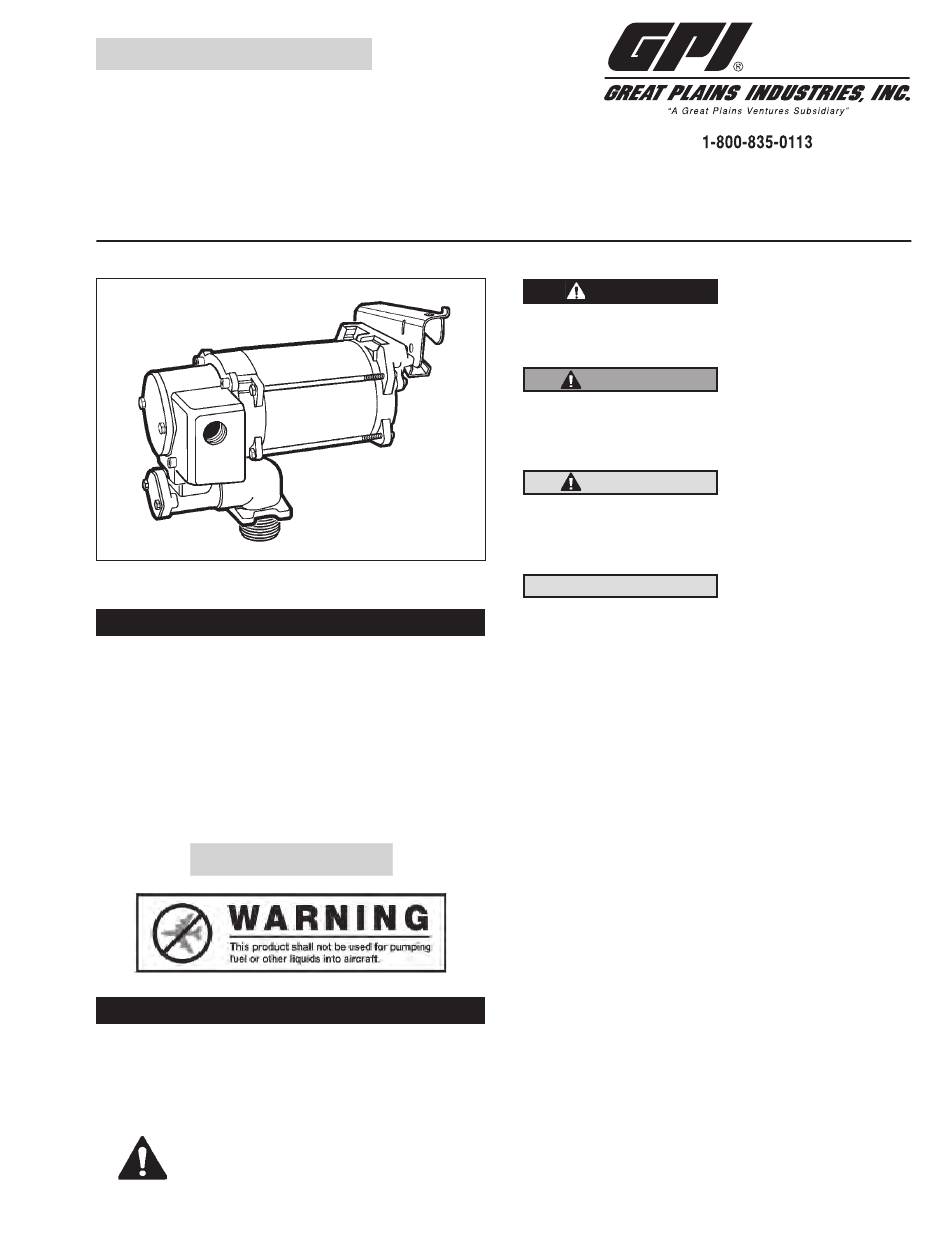

SAVE THESE INSTRUCTIONS
Operations Guide for

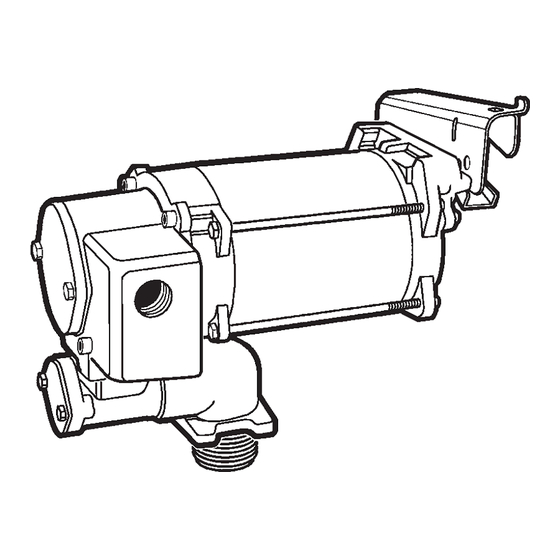

M-3295 Series 230 Volt Super Duty Fuel Pump
M-3295-ML Manual Nozzle and M-3295-AL Automatic Nozzle
TABLE OF CONTENTS
English ................................................................................. 1
Español ................................................................................ 6
Français ............................................................................. 10
Italiano ............................................................................... 14
Deutsch ............................................................................. 18
E N G L I S H
SAFETY INFORMATION
The purpose of this manual is to assist you in installing, oper-
ating and maintaining your GPI pump. If you need additional
assistance, contact your GPI dealer or the GPI Customer
Service Department.
The following safety alert symbols are used
in this manual. Obey all safety messages
that follow this symbol to avoid possible
injury or death.
05/11
DANGER
WARNING
CAUTION
CAUTION
There are inherent dangers wherever flammable fuel and AC
electrical sources are in close proximity.
Static electricity as a source of sparking is always a concern
and requires extreme care in the installation and operation of
your entire fuel transfer system.
Additional components such as meters, automatic nozzles
and filters must be approved for use with fuel transfer systems.
The flow of fuel through a hose and nozzle can generate static
electrical charges and dangerous sparking can result in fire or
explosion. Hoses and nozzles must be statically-grounded.
It is your responsibility to:
•
Know and follow applicable national, state and local
safety codes pertaining to installing and operating electri-
cal equipment for use with flammable liquids.
•
Know and follow all safety precautions when handling
petroleum fuels.
•
Ensure that all equipment operators have access to
adequate instructions concerning safe operating and
maintenance procedures.
5252 East 36th Street North
Wichita, KS USA 67220-3205
TEL: 316-686-7361
FAX: 316-686-6746
www.gpipumps.net
DANGER indicates an im-
minently hazardous situation
which, if not avoided, will re-
sult in death or serious injury.
WARNING indicates a po-
tentially hazardous situation
which, if not avoided, could
result in death or serious
injury.
CAUTION indicates a po-
tentially hazardous situation
which, if not avoided, may
result in minor or moderate
injury.
CAUTION used without the
safety alert symbol indicates
a potentially hazardous situ-
ation which, if not avoided,
may result in property dam-
age.
Rev. B 921954-1
1
