ergo vac compact

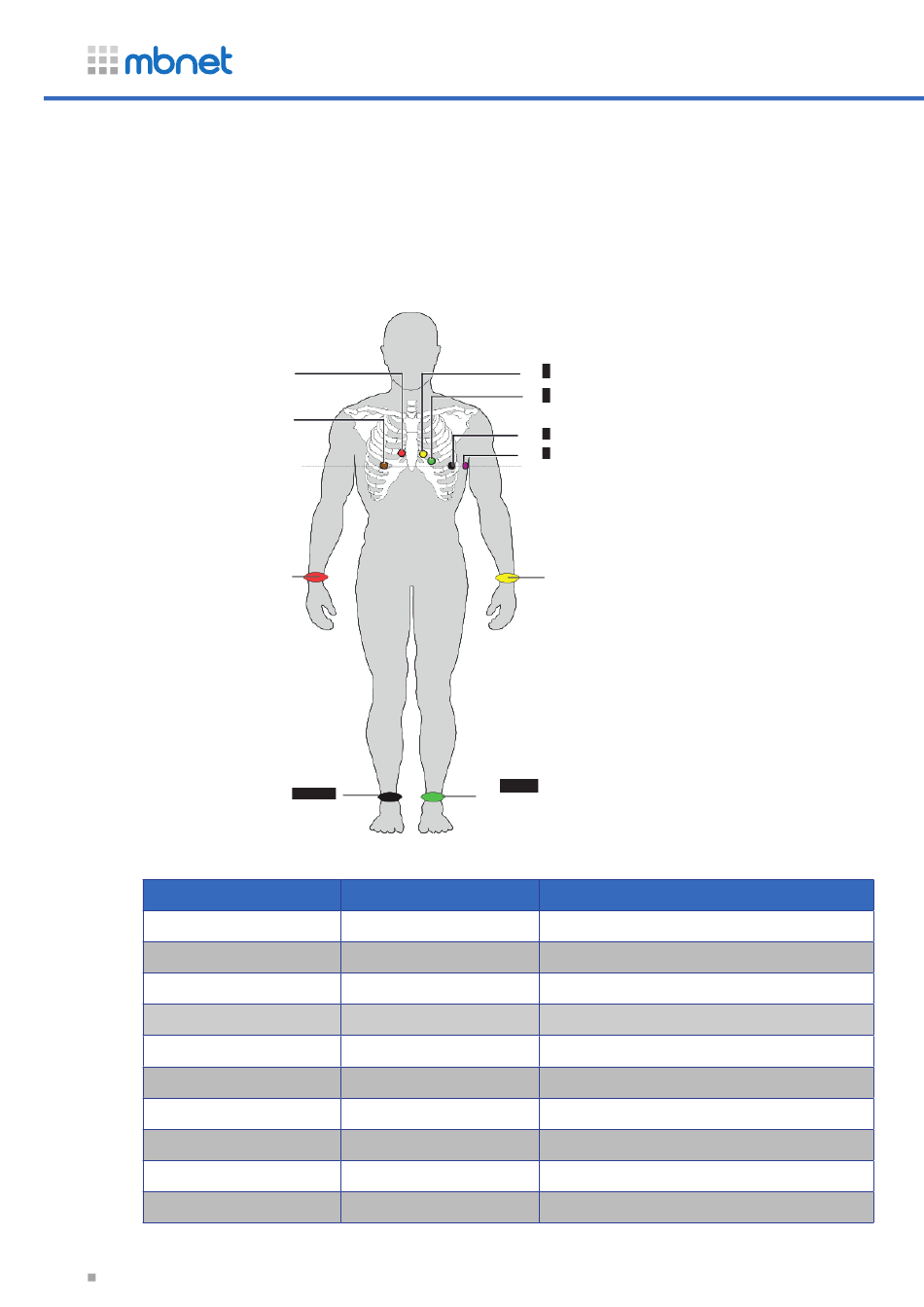

5.5 Rechts Prekordial (C4r)
Die ACC/AHA-Richtlinien empfehlen, bei allen Patienten mit Myokardinfarkt mit inferiorer
ST-Hebung eine Untersuchung auf eine mögliche RV-Ischämie oder einen RV-Infarkt durch-
zuführen; diese Untersuchung wird mit einer rechtspräkordialen C4r-Ableitung durchgeführt.
C1 rot
C4 braun
R rot
N schwarz N schwarz
IEC-Beschriftung
C1, weiß / rot
C2, weiß / gelb
C3, weiß / grün
C4, weiß / braun
C5, weiß / schwarz
C6, weiß / violett
L, gelb
R, rot
F, grün
N, schwarz
Seite 20
Gebrauchsanweisung
AHA-Beschriftung
V1, braun / rot
V2, braun / gelb
V3, braun / grün
V4, braun / blau
V5, braun / orange
V6, braun / violett
LA, schwarz
RA, weiß
LL, rot
RL, grün
C2 gelb C2 gelb
C3 grün C3 grün
C5 schwarz C5 schwarz
C6 violett C6 violett
L gelb
F grün F grün
EKG-Patientenkabel anschließen
Vierter Interkostalraum, rechter Sternalrand
Vierter Interkostalraum, linker Sternalrand
In der Mitte zwischen C2 und C4
Fünfter Interkostalraum rechts der mittleren
Klavikularlinie.
Vordere Axillarlinie, auf der Höhe von C4
Mittlere Axillarlinie, auf der Höhe von C4
Linker Arm
Rechter Arm
Linker Fuß
Rechter Fuß
