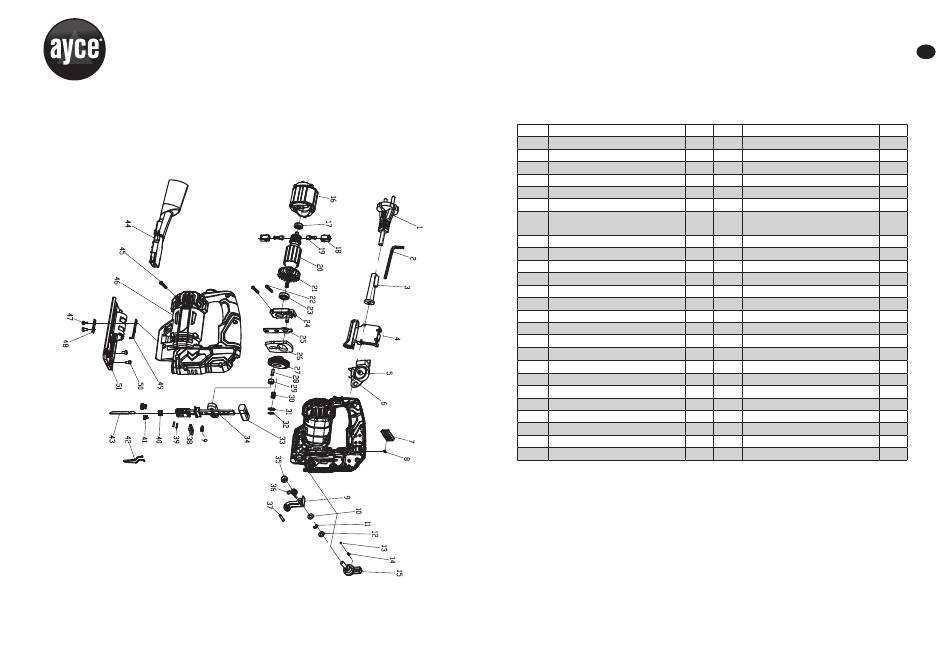

TECHNISCHE ZEICHNUNG

180730_ayce_NC600JS_IM
ERSATZTEILLISTE
Nr Teilebezeichnung Anz.
1 Netzkabel & -stecker 1
2 Sechskantschlüssel 1
3 Kabelschutz 1
4 Schalter 1
5 Leiterplatten-Element 1
6 Schraube 1
7 Feststellknopf 1
8 Feder 2
9 Führungsrollen-Trägerset 1
10 Unterlegscheibe 1
11 Klemmring 2
12 Unterlegscheibe 1
13 Stahlkugel 1
14 Feder 1
15 Pendelhubhebel 1
16 Stator 1
17 Kugellager 1
18 Bürstenhalterung 2
19 Kohlebürste 2
20 Rotor 1
21 Lüfter 1
22 Schraube 2
23 Kugellager 1
24 Lagerträgerelement 1
25 Pendelhubplatte 1
24 25 |
Nr Teilebezeichnung Anz.
26 Ausgleichsgewicht 1
27 Zahnradset 1
28 Stift 1
29 Anwerfrolle 1
30 Nadellager 1
31 Unterlegscheibe 1
Sicherungsringe für die
32 1
Spindel
33 Oberes Gleitlager 1
34 Auf und ab laufende Stange 1
35 Exzentrische Kappe 1
36 Feder 1
37 Stift 1
38 Filz 1
39 Stift 2
40 Schnellklemmfeder 2
41 Schnellklemmkappe 2
Schutzgitter 1
42
44 Staubsaugeradapter 1
45 Schraube 12
46 Gehäuse 1
47 Schraube 2
48 Verbindungsplatte 1
49 Feststellplatte 1
51 Grundplatte 1
