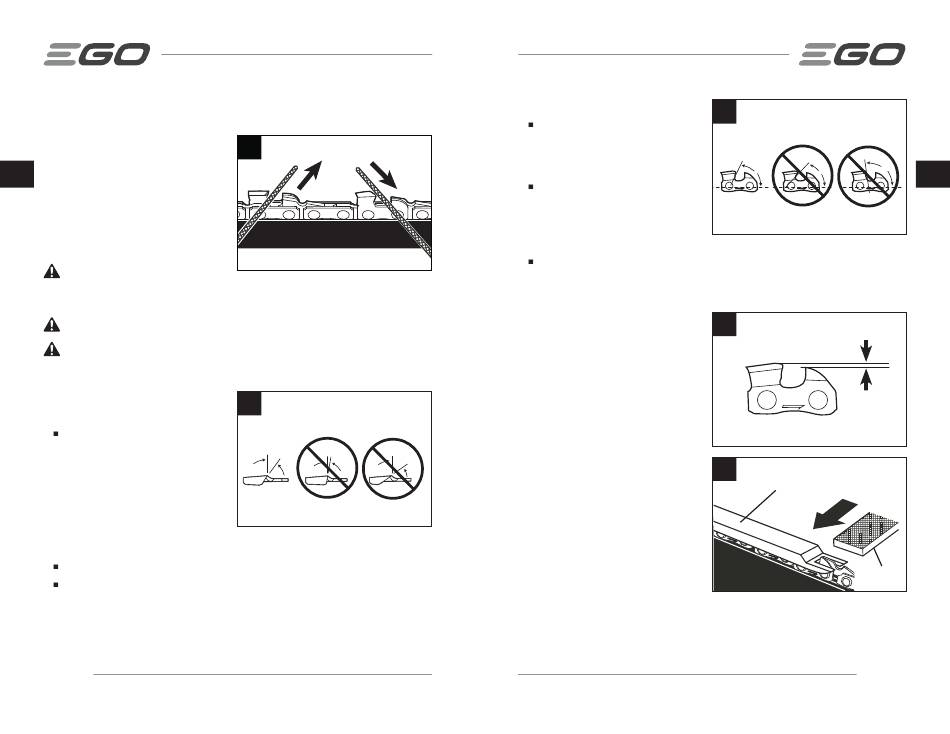

6. Feilen Sie mit leichtem aber beständigem Druck in Richtung der vorderen Ecke
des Zahns. Heben Sie die Feile bei jedem Rückwärtshub vom Stahl ab.
7. Feilen Sie jeden Zahn mit einigen
festen Hüben. Feilen Sie alle linken
Sägezähne in eine Richtung.
DE
Wechseln Sie dann zur anderen
Seite und feilen die rechten
Sägezähne in die andere Richtung.
Entfernen Sie zwischendurch die
Feilspäne mit einer Drahtbürste
(Abb. 33).
WARNUNG:
Eine stumpfe oder
falsch geschärfte Kette kann beim Sägen eine erhöhte Motordrehzahl bewirken und
dadurch den Motor schwer beschädigen
WARNUNG:
Falsches Kettenschärfen erhöht die Möglichkeit eines Rückschlags.
WARNUNG:
Eine beschädigte Kette, die nicht ersetzt oder repariert wird, kann
schwere Verletzungen verursachen.
Schleifwinkel obere
Fläche (Abb. 34)
RICHTIG 30°- Dieser optimale
Winkel kann nur mit den
angegebenen Feilen und der
richtigen Einstellung erreicht
werden. Feilengriffe sind mit
Markierungen zur Orientierung
versehen, um die Feile richtig
auszurichten, sodass der korrekte
Winkel an der oberen Fläche erzeugt wird.
WENIGER ALS 30°- Der Zahn ist zu stumpf zum Schneiden.
MEHR ALS 30°- Der Sägezahn bekommt eine Federkante und wird schnell stumpf.
96
56V LITHIUM-IONEN KABELLOSE KETTENSÄGE — CS1400E
Linke Rechte
33
Sägezähne Sägezähne
34 Schleifwinkel obere Fläche
WENIGER ALS 30° MEHR ALS 30°
30°
RICHTIG FALSCH FALSCH
Seitenflächenwinkel (Abb. 35)
RICHTIG 55°- der optimale Winkel
wird automatisch erzeugt, wenn
eine Feile mit dem richtigen
Durchmesser im Griff benutzt wird.
HAKEN- „Greift" und wird schnell
stumpf Erhöht die Möglichkeit eines
RÜCKSCHLAGS. Ist auf eine Feile mit
einem zu kleinen Durchmesser oder
eine Feile, die zu tief gehalten wurde, zurückzuführen.
RÜCKWÄRTS GENEIGT- erfordert zu viel Druck, führt zu übermäßigem Verschleiß
an Schiene und Kette. Ist auf eine Feile mit einem zu großen Durchmesser oder
eine Feile, die zu hoch gehalten wurde, zurückzuführen.
Tiefenbegrenzerspiel
1. Ein Spiel von 0,6 mm sollte für
die Tiefenbegrenzer aufrecht
erhalten werden, wie in Abb.
36 gezeigt. Verwenden Sie ein
Tiefenbegrenzer Werkzeug
(separat erhältlich), um die
Freiräume der Tiefenbegrenzer zu
prüfen.
2. Prüfen Sie bei jedem Schleifen der
Kette das Tiefenbegrenze.
Verwenden Sie eine flache Feile
und ein Tiefenbegrenzerlehre (beide
separat erhältlich), um alle Messer
gleichmäßig abzuschleifen (Abb. 37).
Tiefenbegrenzerlehren sind von 0,5 mm
bis 0,9 mm erhältlich. Verwenden Sie eine
0,6 mm Tiefenbegrenzerlehre.
Tiefenbegrenzer müsse mit der flachen Feile in die gleiche Richtung angepasst
werden, in der der angrenzende Sägezahn mit der Rundfeile geschliffen wurde. Passen
Sie auf, dass Sie die Sägezahnseite mit der flachen Feile berühren, wenn Sie die
Tiefenbegrenze zurechtfeilen.
56V LITHIUM-IONEN KABELLOSE KETTENSÄGE — CS1400E
35
Seitenflächenwinkel
Haken
Rückwärts geneigt
55°
RICHTIG FALSCH FALSCH
36
Tiefenbegrenzerspiel
0.6 mm
37
Tiefenbegrenzer -Maß
Flache Feile
