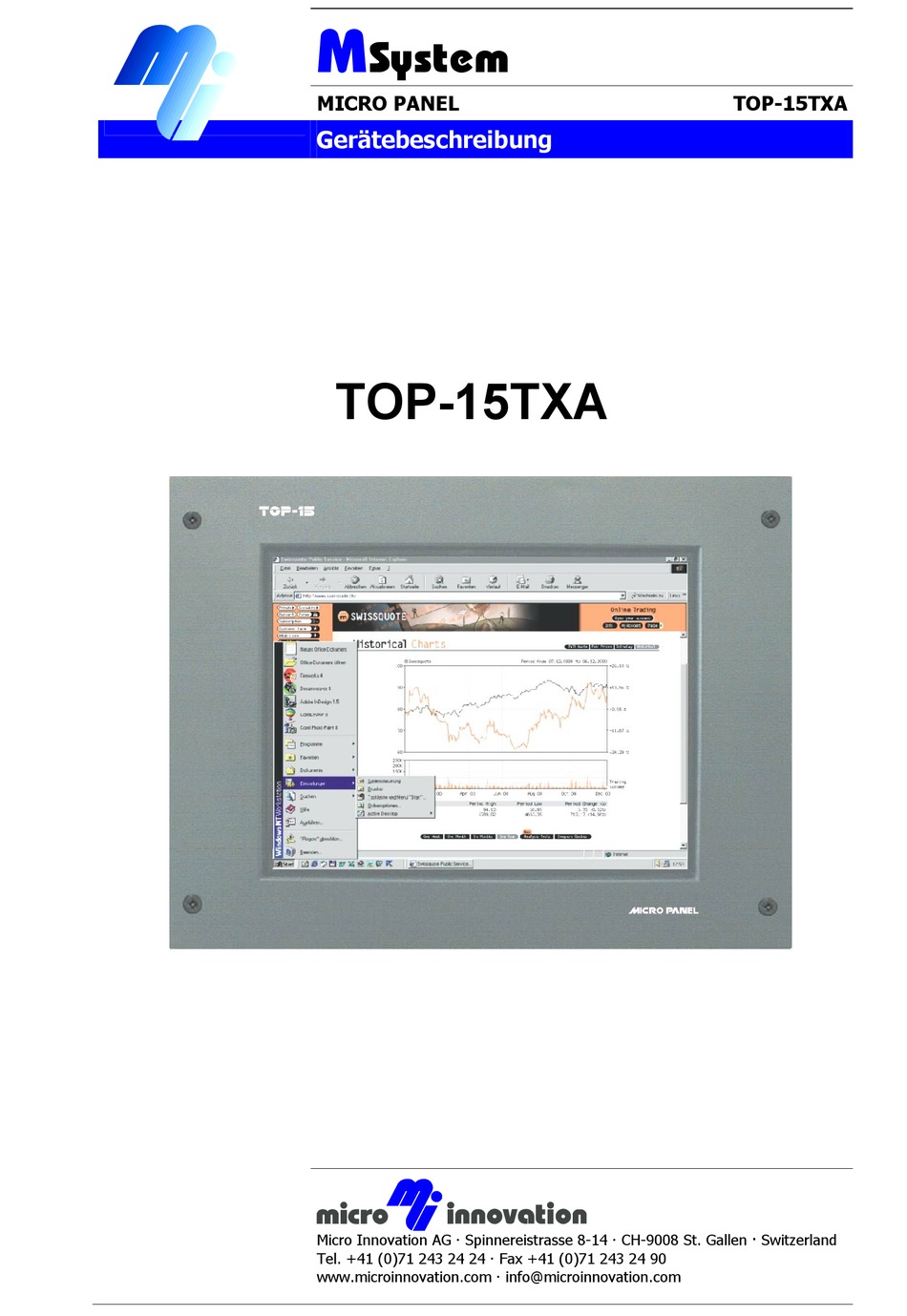

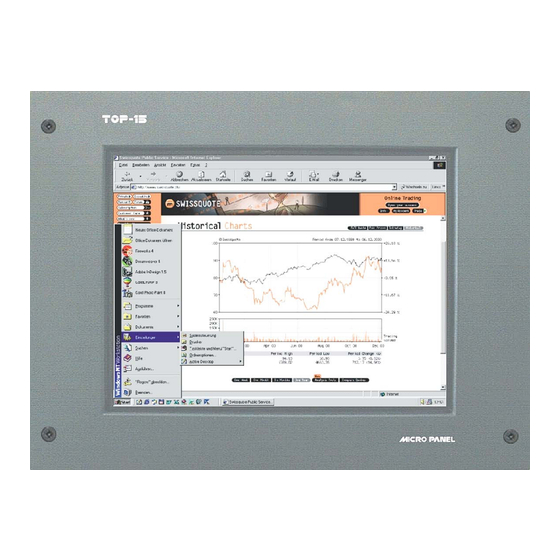

- Seite 1 System MICRO PANEL TOP-15TXA Gerätebeschreibung TOP-15TXA Micro Innovation AG Spinnereistrasse 8-14 CH-9008 St. Gallen Switzerland Tel. +41 (0)71 243 24 24 Fax +41 (0)71 243 24 90 www.microinnovation.com info@microinnovation.com...
-
Seite 2: Gerätebeschreibung Top-15Txa Urheberrechtshinweis
Unterlagen sowie deren Weitergabe an Dritte ist nur mit der ausdrücklichen Erlaubnis der Micro Innovation AG gestattet. Micro Innovation AG lehnt jede Haftung für Schäden ab, die durch die Anwendung von allenfalls falschen bzw. unzureichenden oder aufgrund fehlender Informationen in diesen Unterlagen entstehen. -
Seite 3: Bestimmungsgemässer Gebrauch
Bestimmungsgemässer Gebrauch Bestimmungsgemässer Gebrauch Hardware, Software, Betriebssysteme und Treiber dürfen nur für die beschriebenen Einsatzfälle und nur in Verbindung mit den von Micro Innovation AG empfohlenen Komponeten verwendet werden. Warnung ! Defekte, die durch unsachgemässe Behandlung von Geräten und Baugruppen entstehen, sind von der Garantie ausgeschlossen. -
Seite 4: Inhaltsverzeichnis
Steckerbelegung am Gerät..................20 6.5.2 Kabel-Spezifikation ....................20 Touch-Disable-Schnittstelle................... 21 Konfigurationsmöglichkeiten ................22 Allgemeine Anforderungen ..................22 Touch-Disable Schaltstrom ................... 22 RUN/LOAD-Modi (Firmware)................. 23 Menütyp umschalten ..................... 24 Zusätzliche 5V Versorgungsspannung an COM-Schnittstelle ....... 24 Technische Änderungen vorbehalten M000368-03.DOC © by Micro Innovation... - Seite 5 14.3 Display ........................45 14.4 Hintergrundbeleuchtung..................45 14.5 Touch ........................46 14.6 Touch-Disable .....................46 14.7 COM-Schnittstelle ....................46 14.8 VGA-Schnittstelle ....................46 14.9 Video Modes .......................47 14.9.1 Synchronisations Signale ..................47 14.9.2 Timing ........................47 15 Änderungsindex ....................48 Technische Änderungen vorbehalten M000368-03.DOC © by Micro Innovation...
-
Seite 6: Symbolerklärung
Ist eine wichtige Information über das Produkt oder den jeweiligen Teil der Anleitung, auf die besonders aufmerksam gemacht werden soll. Das verwendete Piktogramm als „Hinweis“ hat folgende Bedeutung : Beschreibung der wichtigen, hinweisenden Information. Technische Änderungen vorbehalten M000368-03.DOC © by Micro Innovation... -
Seite 7: Einführung
Am Touch-Disable Eingang kann ein Schalter angeschlossen werden. Wird er geschlossen, werden Betätigungen des Touchscreens nicht mehr ausgewertet. (→ Kap. 8.9) Das im TOP integrierte Netzteil generiert alle notwendigen Betriebsspannungen für die einzelnen Komponenten. Technische Änderungen vorbehalten M000368-03.DOC © by Micro Innovation... - Seite 8 96 Infrarot- LED, Taster Lichtscharnken Serielle Schnittstelle (COM1 oder COM2) Kommunikations- Touch-Controller Controller Touch-Meldungen Touch- Ansteuerung, Filterung Kommandos Koordinaten Analog-Digital- Kommandos Microcontroller Wandlung Auswertung Netzteil Touch- Disable Schalter AC-DC-Wandler Abbildung 1 : Funktionsübersicht Technische Änderungen vorbehalten M000368-03.DOC © by Micro Innovation...
-
Seite 9: Gerätevarianten
Dokumentation zu Treiber und Utility * • • • Gerätebeschreibung * * Werden die Treiber auf CD ausgeliefert, befinden sich auch die Dokumentationen und Geräte- beschreibungen in elektronischer Form auf der CD. Technische Änderungen vorbehalten M000368-03.DOC © by Micro Innovation... -
Seite 10: Gerätemontage
Vermeiden Sie die direkte Sonneneinstrahlung auf den Flachbildschirm. Die Sonnenstrahlung (UV-Anteil) bewirkt eine Reduzierung der Lebensdauer der Flüssigkristalle. Die Kühlschlitze müssen frei sein, um die Systemkühlung zu gewährleisten. Vermeiden Sie die direkte Sonneneinstrahlung auf den Flachbildschirm. Technische Änderungen vorbehalten M000368-03.DOC © by Micro Innovation... -
Seite 11: Geräteabmessungen
Die Geräte mit Gewindebolzen (-xx1, -xx3) sind in den Aussenabmessungen identisch. Das Lochbild zur Befestigung des TOP ist jedoch unterschiedlich. Frontblendenausschnitte zu diesen spezifischen Gerätetypen sind aus dem folgenden Kapitel zu entnehmen. Technische Änderungen vorbehalten M000368-03.DOC © by Micro Innovation... -
Seite 12: Frontblendenausschnitt
420x320 mm (zentrisch zu den Befestigungslöcher) Befestigungsschrauben : M6 Senkkopf Abbildung 4 : Ausschnitt und Lochbild für Gerätetypen mit der Front mit Gewindebolzen (-xx1, -xx3) Frontblendenausschnitt : 420x320 mm (zentrisch zu den Befestigungslöcher) Technische Änderungen vorbehalten M000368-03.DOC © by Micro Innovation... -
Seite 13: Montageanweisung
3. Die Frontdichtung muss zwischen Frontplatte und Frontblende eben und gleichmässig aufliegen. 4. Das Gerät mit Senkkopfschrauben durch die Frontblende, an entsprechende Muttern fest- schrauben. Die Senkkopfschrauben müssen gleichmässig und zuverlässig festgedreht werden. Bitte allgemeine Montagehinweise (→ Kap. 4.1) beachten. Technische Änderungen vorbehalten M000368-03.DOC © by Micro Innovation... -
Seite 14: Montage Nach Schutzart Ip65
5. Das Gerät mit Senkkopfschrauben durch die Frontblende, am Konterrahmen festschrauben. Die Senkkopfschrauben müssen gleichmässig und zuverlässig festgedreht werden. 6. Die Frontdichtung auf richtige Position und auf zuverlässige Pressung prüfen. Bitte die allgemeinen Montagehinweise (→ Kap. 4.1) beachten. Technische Änderungen vorbehalten M000368-03.DOC © by Micro Innovation... - Seite 15 MICRO PANEL Gerätebeschreibung TOP-15TXA Montageanweisung IP65 kann nur bei richtiger Montage gewährleistet werden. Technische Änderungen vorbehalten M000368-03.DOC © by Micro Innovation...
-
Seite 16: Anschlüsse
Schutzleiter Typ: Schurter 6200-2200 (Protective Earth) Phasen-Leiter (Life) Zum Gerät wird ein abgewinkelter Gerätestecker mit Schraubkontakten mitgeliefert. Der Schutzleiter (PE) ist dauerhaft und gegen Selbstlockerung geschützt, an den Schutzleiter des Netzes anzuschliessen. Technische Änderungen vorbehalten M000368-03.DOC © by Micro Innovation... -
Seite 17: Anschluss Der Vga-Und Com-Schnittstellen
Schirmkontaktierung führen. Zur Gewährung des störfreien Betriebs ist beim Anschluss besondere Sorgfalt erforderlich. Die in den technischen Daten aufgeführten Werte bezüglich der EMV können nur bei Einhaltung der vorgeschriebenen Kabelausführungen garantiert werden. Technische Änderungen vorbehalten M000368-03.DOC © by Micro Innovation... -
Seite 18: Konfektionierung Der Schirmanschlüsse
Metallisches oder metallisiertes Steckergehäuse Befestigungs- schrauben Schirmgeflecht, über mit Gewinde UNC den Kabelmantel zurückgezogen Metallischer Steckerkragen Schrumpfschlauch zum Abdecken des Schirmgeflechtes Bride für die Zugentlastung D-Subminiatur-Steckverbinder und zur Kontaktierung des Kabelschirmes mit dem Steckergehäuse Technische Änderungen vorbehalten M000368-03.DOC © by Micro Innovation... -
Seite 19: Vga-Schnittstelle
Reduzierung der Bildqualität zu rechnen. 6.4.2 ABEL PEZIFIKATION PC (VGA-Karte) HD-Sub. 15pol HD-Sub. 15pol male male Shield Shield Es sind metallische oder metallisierte Steckerhauben sowie ein Kabel mit Kupfergeflecht-schirm einzusetzen. (→ Kap. 6.3) Technische Änderungen vorbehalten M000368-03.DOC © by Micro Innovation... -
Seite 20: Steckerbelegung Am Gerät
Es sind Standardkabel in den Längen 3m und 6m erhältlich. Andere Kabellängen sind nur auf Anfrage erhältlich. Es sind metallische oder metallisierte Steckerhauben sowie ein Kabel mit Kupfergeflechtschirm einzusetzen. (→ Kap. 6.3) Technische Änderungen vorbehalten M000368-03.DOC © by Micro Innovation... -
Seite 21: Touch-Disable-Schnittstelle
Abbildung 11 : Touch-Disable Eingang (Ansicht von vorne) Typ: PHOENIX MSTBA 2.5/2-G-5.08 Für den Anschluss ist eine steckbare Schraubklemme im Lieferumfang enthalten. Der maximale Anschluss-querschnitt beträgt 2.5mm Abbildung 12 : Touch-Disable Stecker Typ: PHOENIX MSTB 2.5/2-ST-5.08 Technische Änderungen vorbehalten M000368-03.DOC © by Micro Innovation... -
Seite 22: Konfigurationsmöglichkeiten
36 mA DD max maximale Schaltspannung 13.2 V 13.2 V S max maximaler Schaltwiderstand 1.4 kΩ B max (Bürde @ I DD min maximale Bürdenspannung 3.1 V B max Stellung A Stellung B Technische Änderungen vorbehalten M000368-03.DOC © by Micro Innovation... -
Seite 23: Run/Load-Modi (Firmware)
Modus zum Laden der Firmware (kein Betreib) Beschreibung Serienmässig ist J3 auf Stellung A gesetzt (Betriebsmodus). Angaben zur COM-Schnittstelle sind aus dem Kapitel 6.5 zu entnehmen. Stellung A Stellung B Abbildung 14 : Position des Jumpers J3 Technische Änderungen vorbehalten M000368-03.DOC © by Micro Innovation... -
Seite 24: Menütyp Umschalten
überlastgeschützt und darf nur in Verbindung mit original MICRO PANEL Zusatzhardware genutzt werden. Serienmässig ist J6 auf Stellung A gesetzt (offen). Die Versorgung von Fremdprodukten ist nicht zulässig ! Technische Änderungen vorbehalten M000368-03.DOC © by Micro Innovation... -
Seite 25: Anzeige Und Bedienung
(→ Kap. 14.9.1). Beim Wechsel in den Power-Save Modus erscheint kurz eine Hf 0.0kHz Meldung „Power Save) Siehe Abbildung 18. Diese Meldung kann im Systemmenü Vf 0.0 Hz deaktiviert werden. (→ Kap.8.7) Abbildung 18 Technische Änderungen vorbehalten M000368-03.DOC © by Micro Innovation... -
Seite 26: Übersicht
Bewegung nach unten LEFT Bewegung nach links RIGHT Bewegung nach rechts SELECT Menüpunkt auswählen RESET Einstellung zurücksetzten EXIT Menüpunkt verlassen (zurück) (Ausführlicher Beschrieb ist aus den Kapiteln 8.5.2, 8.5.3, 8.6.2, 8.7.2 „Menüaufbau“ zu entnehmen.) Technische Änderungen vorbehalten M000368-03.DOC © by Micro Innovation... -
Seite 27: Menütypen
Auflösung, Horizontal- und Vertikalfrequenz Aufruf des Systemmenüs (Tasten SEL + UP gleichzeitiug drücken) OSD Position Einstellung der Position des Displaymenüs Config Wahl des Synchronisationssignales Erscheint nur wenn im Systemmenü [SoG Sel = Y] Technische Änderungen vorbehalten M000368-03.DOC © by Micro Innovation... -
Seite 28: All Reset
Eingabe akzeptiert H.Position H.Position Reset V. Position V.Position >V.Position V.Position EXIT EXIT Einagbe ungültig >No UP / DOWN UP / DOWN Einstellen der Zurück auf die vertikalen Grundeinstellung Bildposition der vertikalen Bildposition Technische Änderungen vorbehalten M000368-03.DOC © by Micro Innovation... - Seite 29 Signal Grün der Bildsynchronisation Menu Eingabe akzeptiert Color Level EXIT Information Ende All Reset OSD Position Config EXIT >No >All Reset Eingabe ungültig UP / DOWN Zurücksetzen aller Einstellungen aus den Urzustand Technische Änderungen vorbehalten M000368-03.DOC © by Micro Innovation...
-
Seite 30: Menüführung 7-Tasten Menü
Bildposition Eingabe akzeptiert RESET H.Position Reset V. Position V.Position V.Position EXIT >No Einagbe ungültig LEFT / RIGHT LEFT / RIGHT Einstellen der Zurück auf die vertikalen Grundeinstellung Bildposition der vertikalen Bildposition Technische Änderungen vorbehalten M000368-03.DOC © by Micro Innovation... - Seite 31 Signal Grün der Bildsynchronisation Menu Eingabe akzeptiert Color Level EXIT Information Ende All Reset OSD Position Config EXIT >No >All Reset Eingabe ungültig LEFT / RIGHT Zurücksetzen aller Einstellungen aus den Urzustand Technische Änderungen vorbehalten M000368-03.DOC © by Micro Innovation...
-
Seite 32: Displayeinstellung Über Menütyp „Toggle
Ende Vertikale Bildposition UP / DOWN Horizontal Position EXIT Ende Horizontale Bildposition UP / DOWN All Reset ALL RESET EXIT Ende Press Reset Key Alle Einstellungen auf Grundeinstellung zurücksetzen Over 2Seconds Ende Technische Änderungen vorbehalten M000368-03.DOC © by Micro Innovation... -
Seite 33: Systemeinstellungen Über Systemmenü
10 Full Reset Alle Werte werden auf die Werkeinstellungen zurückgesetzt. Achtung Beim Wechsel des Menütyps werden alle Einstellungen auf die Werkeinstellungen zurückgesetzt. Die Einstellungen werden gespeichert, wenn in das Hauptmenü zurückgesprungen wird. Technische Änderungen vorbehalten M000368-03.DOC © by Micro Innovation... -
Seite 34: Wird Während Den Einstellungen, Die Stromzufuhr Unterbrochen, Gehen Alle Werte
Eingabe akzeptiert Par Delay LCD Reset Par.HD LCD Reset LCD Reset EXIT >No Eingabe ungültig UP / DOWN /LEFT / RIGHT Zurück auf die Auswählen eines Parameters Grundeinstellung Technische Änderungen vorbehalten (detailierte Angaben, (Werkseinstellung) siehe Tabelle) M000368-03.DOC © by Micro Innovation... - Seite 35 P.OFF :im Power-Save Betrieb Eingabe akzeptiert Information OSD Position Full Reset EXIT Used Time Ende Full Reset Full Reset EXIT >No Eingabe ungültig UP / DOWN /LEFT / RIGHT Zurück auf die Grundeinstellung (Werkseinstellung) Technische Änderungen vorbehalten M000368-03.DOC © by Micro Innovation...
-
Seite 36: Touch
COM ERROR Berühren Sie den Touch-Screen während dem Hochfahren des Systems nicht, bis Ihre Applikation gestartet wird. Der Touch-Screen durchläuft während dem Hochfahren einen Funktionstest, bei welchem die IR-Kanalpegel gemessen werden. Technische Änderungen vorbehalten M000368-03.DOC © by Micro Innovation... -
Seite 37: Anzeigeelemente
DEF / Die LED wird nach dem Hochfahren des DIRTY Systems aktiviert, wenn der Touch verschmut- zt ist, wenn ein Kanal als defekt detektiert wurde oder wenn ein Problem mit dem Touchcontroller vorliegt. Technische Änderungen vorbehalten M000368-03.DOC © by Micro Innovation... -
Seite 38: Touch-Disable
Reinigen Sie die Innenseiten des Kunststoffrahmens an der Gerätefront regelmässig mit einem angefeuchteten, weichen Lappen. Achten Sie darauf, dass dabei die Oberfläche nicht zerkratzt oder angeschäuert wird, speziell bei der Entfernung von harten Ablagerungen und abrassivem Staub. Technische Änderungen vorbehalten M000368-03.DOC © by Micro Innovation... - Seite 39 MICRO PANEL Gerätebeschreibung TOP-15TXA Anzeige und Bedienung Bringen Sie die Gerätefront nicht mit Lösungsmitteln in Kontakt, welche den Kunststoffrahmen angreifen oder lösen können (Rahmenmaterial : Polymethylmethacrylat, PMMA). Technische Änderungen vorbehalten M000368-03.DOC © by Micro Innovation...
-
Seite 40: Firmware
Weitere Informationen zum Laden der Firmware, entnehmen Sie der Firmware beigelegten Dokumentation. Für Auskünfte bezüglich den aktuell erhältlichen Firmware-Updates, wenden Sie sich an Ihren lokalen MICRO PANEL Händler oder den technischen Support von Micro Innovation AG. Technische Änderungen vorbehalten M000368-03.DOC... -
Seite 41: Software
Touch an Ihre Applikation, entnehmen Sie der beigelegten Softwaredokumentation. Für weitere Auskünfte und spezielle Anbindungen wenden Sie sich an Ihren lokalen MICRO PANEL Händler oder den technischen Support von Micro Innovation AG. Auf dem Internet finden Sie die aktuellen Treiber, sowie die entsprechenden Dokumentationen. -
Seite 42: Hintergrundbeleuchtung Display
Die Helligkeit der Hintergrundbeleuchtung kann verändert werden. Eine Absenkung der Helligkeit bewirkt eine Erhöhung die Lebensdauer der beiden Röhren. Die Einstellung der Helligkeit erfolgt durch das OnScreen Menü (siehe Kapitel 8). Standardmässig ist eine Helligkeit von 100 Prozent eingestellt. Technische Änderungen vorbehalten M000368-03.DOC © by Micro Innovation... -
Seite 43: Wartung Und Reparatur
Für den störfreien Betrieb des IR-Touch-Screen empfielt es sich den inneren Teil der Gerätefront (Frontglas und IR-Rahmen) regelmässig zu reinigen (→ Kap. 8.10). Reparaturen an MICRO PANEL TOP dürfen nur vom Hersteller oder von Micro Innovation Reparaturstellen vorgenommen werden. Wenden Sie sich in diesem Fall an Ihren lokalen MICRO PANEL Händler oder an den technischen Support von Micro Innovation AG. -
Seite 44: Entsorgung
Nicht mehr benutzte MICRO PANEL müssen ordnungsgerecht entsorgt werden oder zur Entsorgung zum Hersteller zurück. (Herstelleradresse der MICRO PANEL TOP → letzte Seite) Speziell zu beachten ist : - Geräte mit Flüssigkristall-Display sind mit einer quecksilberhaltigen Fluoreszenzröhre für die Hintergrundbeleuchtung ausgerüstet. Technische Änderungen vorbehalten M000368-03.DOC © by Micro Innovation... -
Seite 45: Technische Daten
On Screen Display; Auto Adjust für Clock und Position Front Floatglas entspiegelt, keine Reduktion von Helligkeit und Kontrast 14.4 H INTERGRUNDBELEUCHTUNG vier Kaltkathoden-Fluoreszenz-Röhren (CCFT), dimmbar Lebensdauer min. 50000h POH min. (bei voller Helligkeit) Technische Änderungen vorbehalten M000368-03.DOC © by Micro Innovation... -
Seite 46: Touch
RGB 0.7V Synchronisation HSYNC ,VSYNC; Composite-Sync.; Comp.-Sync. auf Grün H-Frequenz 24kHz – 60kHz V-Frequenz 56Hz – 85Hz Formate Multisync für XGA (SVGA, VGA, VGA-Text darstellbar) Farbinformation 16.7 Mio. Farben (24Bit) Maximale Kabellänge Technische Änderungen vorbehalten M000368-03.DOC © by Micro Innovation... -
Seite 47: Video Modes
832 x 624 74.565 49.735 57.283 SonG Macintosh 800 x 600 85.061 53.674 56.250 1024 x 768 70.069 56.476 75.000 VESA 1024 x 768 75.029 60.023 78.750 VESA ns : nicht spezifiziert Technische Änderungen vorbehalten M000368-03.DOC © by Micro Innovation... -
Seite 48: Änderungsindex
Datum / Visum Änderungen 18.12.03 / RA Übernahme in DokV Micro Innovation AG Spinnereistr 8-14 CH-9008 St. Gallen Switzerland ++41- 71 243 24 24 ++41- 71 243 24 90 email info@microinnovation.com homepage : http://www.microinnovation.com Technische Änderungen vorbehalten M000368-03.DOC © by Micro Innovation...
