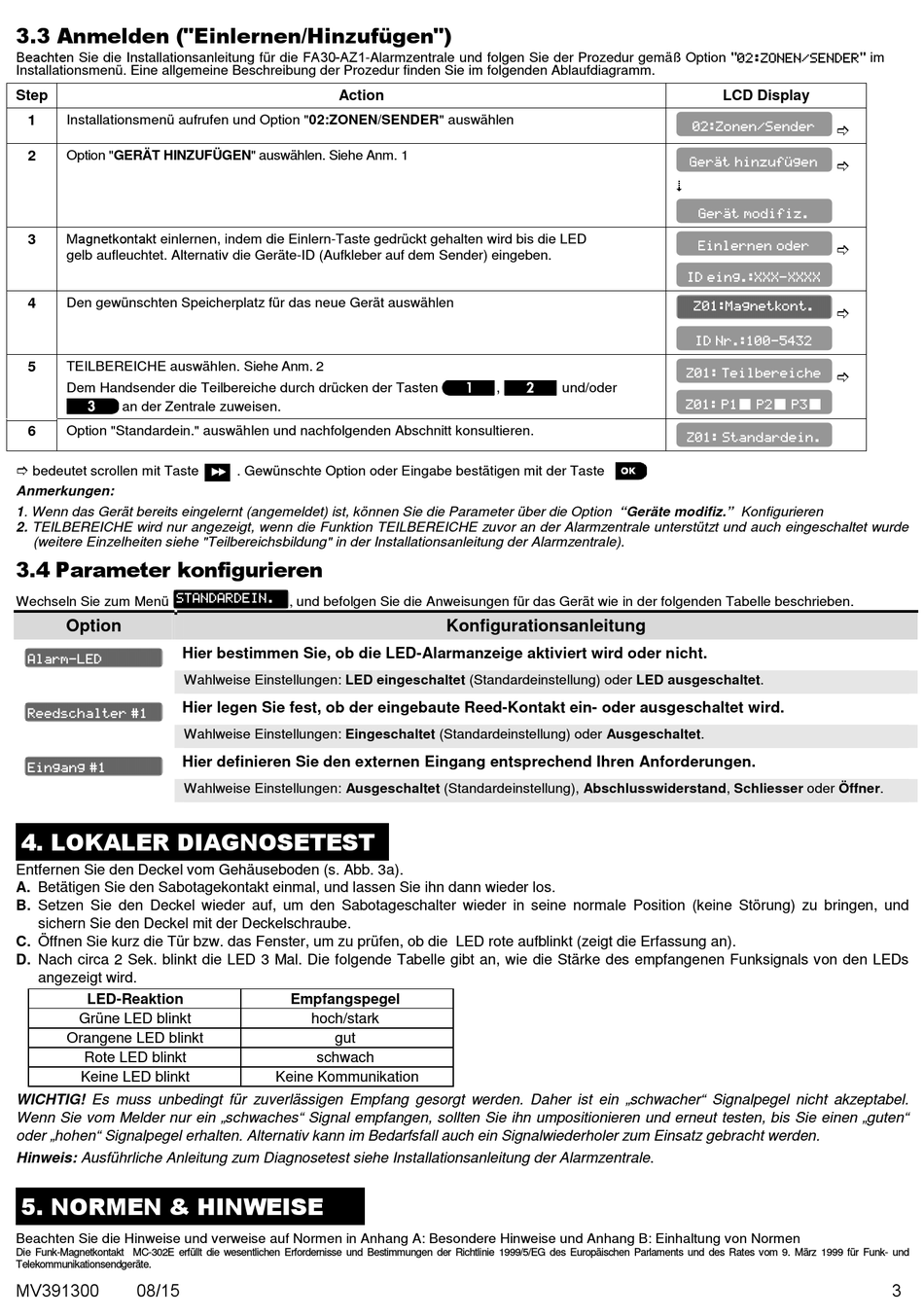

Grothe FA30-MK10 Installationsanleitung Seite 3

3.3 Anmelden ("Einlernen/Hinzufügen")
Beachten Sie die Installationsanleitung für die FA30-AZ1-Alarmzentrale und folgen Sie der Prozedur gemäß Option " 02:ZONEN/SENDER " im
Installationsmenü. Eine allgemeine Beschreibung der Prozedur finden Sie im folgenden Ablaufdiagramm.
Step
1 Installationsmenü aufrufen und Option "02:ZONEN/SENDER" auswählen
2 Option "GERÄT HINZUFÜGEN" auswählen. Siehe Anm. 1
Magnetkontakt einlernen, indem die Einlern-Taste gedrückt gehalten wird bis die LED
3
gelb aufleuchtet. Alternativ die Geräte-ID (Aufkleber auf dem Sender) eingeben.
4 Den gewünschten Speicherplatz für das neue Gerät auswählen
5 TEILBEREICHE auswählen. Siehe Anm. 2
Dem Handsender die Teilbereiche durch drücken der Tasten
an der Zentrale zuweisen.
6 Option "Standardein." auswählen und nachfolgenden Abschnitt konsultieren.
bedeutet scrollen mit Taste
Anmerkungen:
1. Wenn das Gerät bereits eingelernt (angemeldet) ist, können Sie die Parameter über die Option "Geräte modifiz." Konfigurieren
2. TEILBEREICHE wird nur angezeigt, wenn die Funktion TEILBEREICHE zuvor an der Alarmzentrale unterstützt und auch eingeschaltet wurde
(weitere Einzelheiten siehe "Teilbereichsbildung" in der Installationsanleitung der Alarmzentrale).
3.4 Parameter konfigurieren
Wechseln Sie zum Menü STANDARDEIN.
Option
Hier bestimmen Sie, ob die LED-Alarmanzeige aktiviert wird oder nicht.
Alarm-LED
Wahlweise Einstellungen: LED eingeschaltet (Standardeinstellung) oder LED ausgeschaltet.
Hier legen Sie fest, ob der eingebaute Reed-Kontakt ein- oder ausgeschaltet wird.
Reedschalter #1
Wahlweise Einstellungen: Eingeschaltet (Standardeinstellung) oder Ausgeschaltet.
Hier definieren Sie den externen Eingang entsprechend Ihren Anforderungen.
Eingang #1
Wahlweise Einstellungen: Ausgeschaltet (Standardeinstellung), Abschlusswiderstand, Schliesser oder Öffner.
4. LOKALER DIAGNOSETEST
Entfernen Sie den Deckel vom Gehäuseboden (s. Abb. 3a).
A. Betätigen Sie den Sabotagekontakt einmal, und lassen Sie ihn dann wieder los.
B. Setzen Sie den Deckel wieder auf, um den Sabotageschalter wieder in seine normale Position (keine Störung) zu bringen, und
sichern Sie den Deckel mit der Deckelschraube.
C. Öffnen Sie kurz die Tür bzw. das Fenster, um zu prüfen, ob die LED rote aufblinkt (zeigt die Erfassung an).
D. Nach circa 2 Sek. blinkt die LED 3 Mal. Die folgende Tabelle gibt an, wie die Stärke des empfangenen Funksignals von den LEDs
angezeigt wird.
LED-Reaktion
Grüne LED blinkt
Orangene LED blinkt
Rote LED blinkt
Keine LED blinkt
WICHTIG! Es muss unbedingt für zuverlässigen Empfang gesorgt werden. Daher ist ein „schwacher" Signalpegel nicht akzeptabel.
Wenn Sie vom Melder nur ein „schwaches" Signal empfangen, sollten Sie ihn umpositionieren und erneut testen, bis Sie einen „guten"
oder „hohen" Signalpegel erhalten. Alternativ kann im Bedarfsfall auch ein Signalwiederholer zum Einsatz gebracht werden.
Hinweis: Ausführliche Anleitung zum Diagnosetest siehe Installationsanleitung der Alarmzentrale.
5. NORMEN & HINWEISE
Beachten Sie die Hinweise und verweise auf Normen in Anhang A: Besondere Hinweise und Anhang B: Einhaltung von Normen
Die Funk-Magnetkontakt MC-302E erfüllt die wesentlichen Erfordernisse und Bestimmungen der Richtlinie 1999/5/EG des Europäischen Parlaments und des Rates vom 9. März 1999 für Funk- und
Telekommunikationsendgeräte.
MV391300 08/15
Action
. Gewünschte Option oder Eingabe bestätigen mit der Taste
, und befolgen Sie die Anweisungen für das Gerät wie in der folgenden Tabelle beschrieben.
Empfangspegel
hoch/stark
gut
schwach
Keine Kommunikation
, und/oder
Konfigurationsanleitung
LCD Display
02:Zonen/Sender
Gerät hinzufügen
Gerät modifiz.
Einlernen oder
ID eing.:XXX-XXXX
Z01:Magnetkont.
ID Nr.:100-5432
Z01: Teilbereiche
Z01: P1 P2 P3
Z01: Standardein.
3
