Kurzbeschreibung
Das EGS CO2 SE ist speziell konzipiert
für die optimale Erfassung von CO2-
Konzentrationen in der Atmosphäre.
Das Signal wird vom Gassensor über
einen 4..20-mA-Ausgang zum EGS
CO2 AE übertragen. Die Stromver-
sorgung des EGS CO2 SE sowie die
Ansteuerung des im EGS CO2 SE
eingebauten Summers erfolgen durch
das EGS CO2 AE.
Technische Daten
Betriebsspannung (V+) ............................... max. 22V DC, max. 150 mA
Betriebstemperatur ................................................................. -30..+40°C
Lagertemperatur ..................................................................... -30..+60°C
Umgebungsfeuchte ...........................max. 80% r.F. nicht kondensierend
Akustischer Alarm ........................................................................ > 88 dB
Sensor ............................................................................ CO2, 0..5 Vol.%
Sensorausgang (I) ..................................................................... 4..20 mA
Spannungsversorgung int. Warnsummer (buzzer) ............. max. 12V DC
Elektrischer Anschluss...................steckbare Schraubklemmen, 2,5mm²
Gehäuse/Schutzart ............................................... Wandmontage / IP 53
Technical Data
Supply Voltage (V+) ..................................... max. 22V DC, max. 150 mA
Operating Temperature .......................................................... -30..+40°C
Storage Temperature .............................................................. -30..+60°C
Ambient Humidity .................................... max. 80% RH. not condensing
Internal Audible Alarm ................................................................. > 88 dB
Sensor ............................................................................ CO2, 0..5 Vol.%
Sensor Output (I) ....................................................................... 4..20 mA
Power Supply for int. Buzzer .............................................. max. 12V DC
Electrical Connection .....................plug-in type screw terminals, 2,5mm²
Housing Type / Protection Class ...........................Wall mounting / IP 53

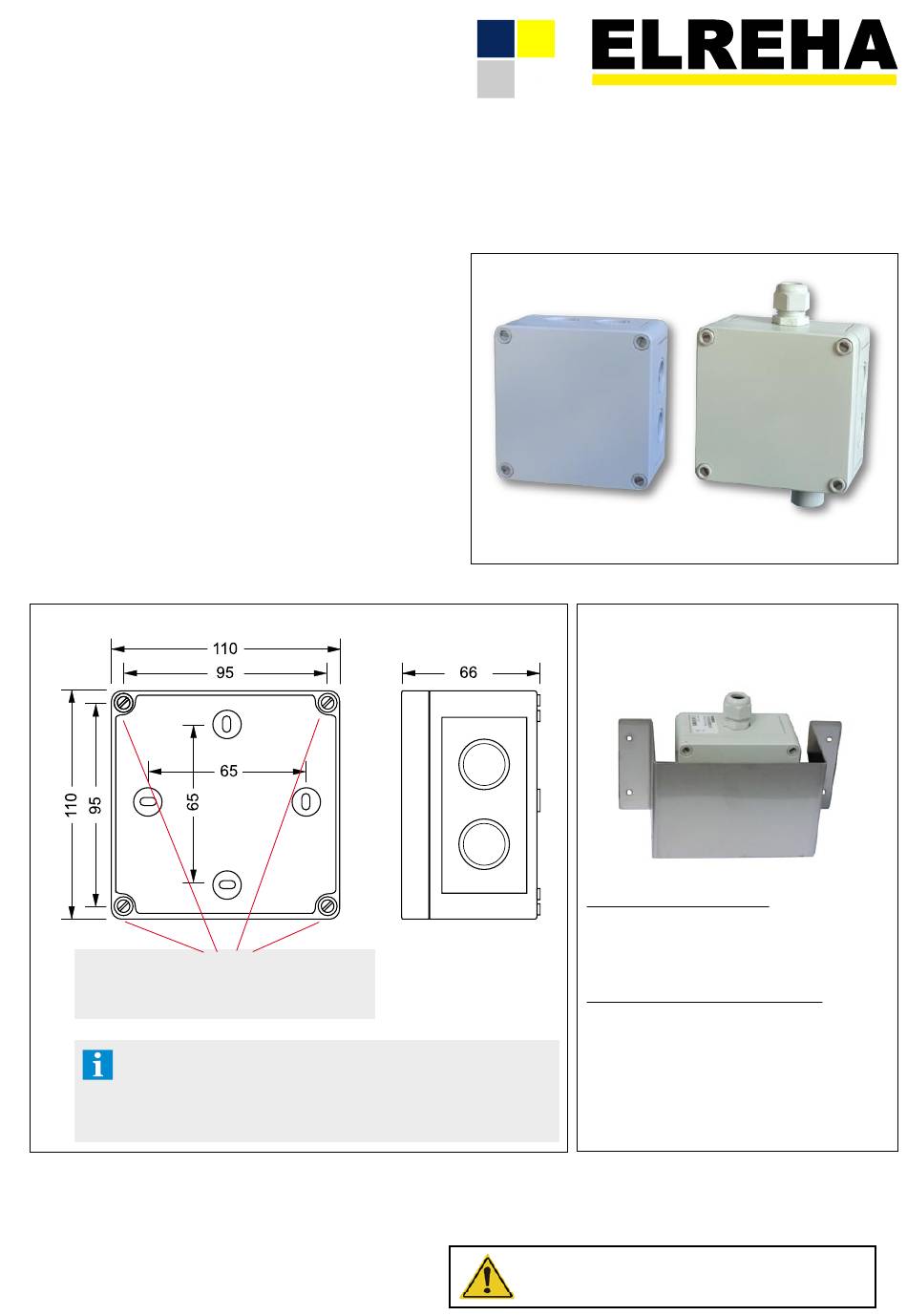

Abmessungen / Dimensions
Ideale Wandmontage:
Deckel öffnen und an allen
4 Ecken passende
Schrauben einführen.
Die Länge der Verbindungskabel zum EGS AE Controller sollten nicht 50m
(0,5mm
WG21) bzw. 35m (0,34mm
2
geerdete Leitungen sind wichtig.
Wires connected to the EGS AE Controller shall not exceed 50m in lenght for
0,5mm
WG21 respectively 35m for 0,34mm
2
shield connected to earth are highly recommended.
Brief Description
The EGS CO2 SE was specially desi-
gned for the optimal detection of CO2
concentrations in the atmosphere.
The signal is transmitted from the gas
sensor to the EGS CO2 AE via a 4..20
mA output. The power supply of the
EGS CO2 SE and the control of the
buzzer installed in the EGS CO2 SE are
provided by the EGS CO2 AE.
Ideal wall mounting:
Open cover and insert
screws at all 4 corners.
/A WG22) überschreiten. Abgeschirmte,
2
/A WG22. Shielded wires with
2
ELEKTRONISCHE REGELUNGEN GMBH
Betriebsanleitung
Operating Instruction
CO2 Sensor
EGS CO2 SE
EGS CO2 SE V2
Zubehör (optional) Accessories (optional)
Rammschutz Edelstahl-Blechteil
Abmessungen (H x B x T) ......... 100 x 214 x 87,5 mm ...
Blechstärke ...................................................... 1,5 mm
Werkstoff ................................... 1.4301(X5CrNi18-10)
Bestellbezeichnung .......................EGS Rammschutz
Crash protection stainless steel sheet part
Dimensions (H x W x D) ............100 x 214 x 87,5 mm
Plate thickness ................................................. 1,5 mm
Material ..................................... 1.4301(X5CrNi18-10)
Ordering designation .....................EGS Rammschutz
Bitte Sicherheitshinweise beachten!
Please observe safety instructions !
5311556-00/04
ge/02
2019-08-29, tkd/wr
