Seite/Page 2

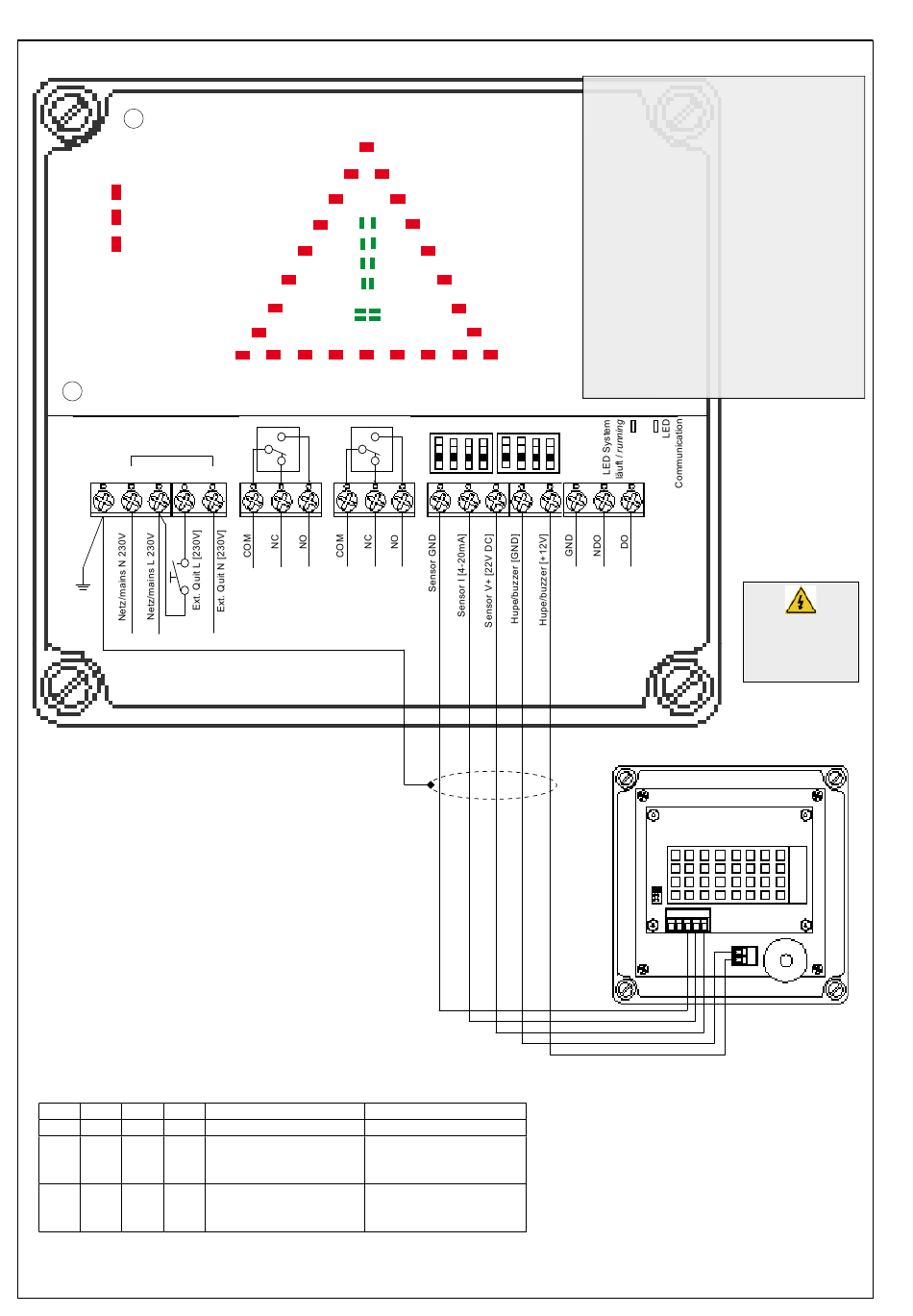

Anschlussklemmen und DIP-Schalter / Positions of screw terminals and DIP switches
ALARM 1
ALARM 2
SENSOR
*
*
Wenn ein externer Taster angeschlossen wird,
dann Klemme 2 + 5 brücken !!
*
When an external button is connected,
then bridge the clamp 2 + 5 !!
DIP-Schalter / Switches
DIP 1 DIP 2 DIP 3 DIP 4 Alarm 1 / [ppm] / Relais 1 Alarm 2 / [ppm] / Relais 2
0
0
0
0
1
0
1
0
0
1
0
1
(AMS)
GASALARM
*
Alarm 1
Alarm 2
Kein Alarm / No Alarm
Kein Alarm / No Alarm
19000 ppm Alarm ein/on
30000 ppm Alarm ein/on
18000 ppm Alarm aus/off
29000 ppm Alarm aus/off
standard / default
standard / default
5000 ppm Alarm ein/on
15000 ppm Alarm ein/on
4000 ppm Alarm aus/off
14000 ppm Alarm aus/off
(TAS)
DIP 1 2 3 4
5 6 7 8
1
0
Betriebsanleitung/Manual EGS AE
LED-Meldungen
- ALARM 1 ein = Grenzwert überschritten
- ALARM 2 ein = Grenzwert überschritten
- SENSOR ein = Sensor nicht oder fehlerhalft
angeschlossen oder defekt
- Rote Dreiecksanzeige (TAS) ein
= Alarmmeldung
- Grünes Ausrufezeichen (AMS) komplett ein
= Alarmmeldung per Taste quittiert aber noch
vorhanden
- Ausrufezeichen (AMS) nur die 4 unteren LEDs
= Normalbetrieb, kein Alarm vorhanden
LED Information
- ALARM 1 on = limit exceeded
- ALARM 2 on = limit exceeded
- SENSOR on = sensor not or incorrect
connected or defect
- Red triangular LED indicator (TAS) on
= Alarm message
- Green exclamation mark (AMS) fully turned on
= Alarm message reset by button but still present
- Exclamation mark (AMS) only the 4 lower LEDs
= Normal operation, no alarm present
Sicherheitshinweise
EGS CO2 SE
GND I V+
Buzzer
+12V
beachten!
Note Safety
Instructions !
