Bedienungsanleitung
D

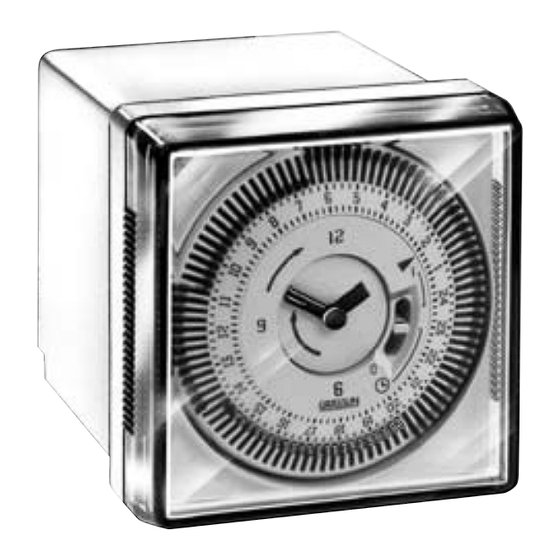

SU/1 QRTuZH
WA-EKF 3081/S:MMS/D:Bau/80.10.0744.7
Einbau und Montage elektrischer Geräte dürfen nur durch
eine Elektrofachkraft erfolgen.
Der Begriff Elektrofachkraft ist in VDE 0105 definiert.
1. Montage
1.1
Mitgelieferte Schraube bis zum Anschlag
am bestehenden Sockel – ganz – einschrauben.
bestehender Sockel
1.2
Verschlußriegel in gezeichnete Position drehen – AUF
Sockel
1.3
Auf vorhandenen Sockel aufstecken.
Verschlußriegel in gezeichnete Position drehen – ZU
1.4
2. Anschluß
vorhandene Sockel bleiben bestehen.
aktuelles Schaltbild (ersetzt bisheriges Schaltbild).
Sockel
aktuelles
Schaltbild
bisheriges
Schaltbild
Werbung
Inhaltszusammenfassung für Buderus SU/1 QRTuZH
- Seite 1 Bedienungsanleitung Auf vorhandenen Sockel aufstecken. SU/1 QRTuZH WA-EKF 3081/S:MMS/D:Bau/80.10.0744.7 Verschlußriegel in gezeichnete Position drehen – ZU Einbau und Montage elektrischer Geräte dürfen nur durch eine Elektrofachkraft erfolgen. Der Begriff Elektrofachkraft ist in VDE 0105 definiert. 1. Montage Mitgelieferte Schraube bis zum Anschlag am bestehenden Sockel –...
- Seite 2 5. Handschalter Grobeinstellung: Schaltscheibe in Pfeilrichtung drehen, bis die aktuelle Uhrzeit dem Markierungspfeil gegenübersteht z. B. 20.00 Uhr 6. Technische Daten SU/1 QRTuZH Anschluß siehe Typenschild Feineinstellung: Leistungsaufnahme Minutenanzeiger in Pfeilrichtung – bei 220 V (AC) ca. 2 VA drehen, bis die aktuelle Uhrzeit...
