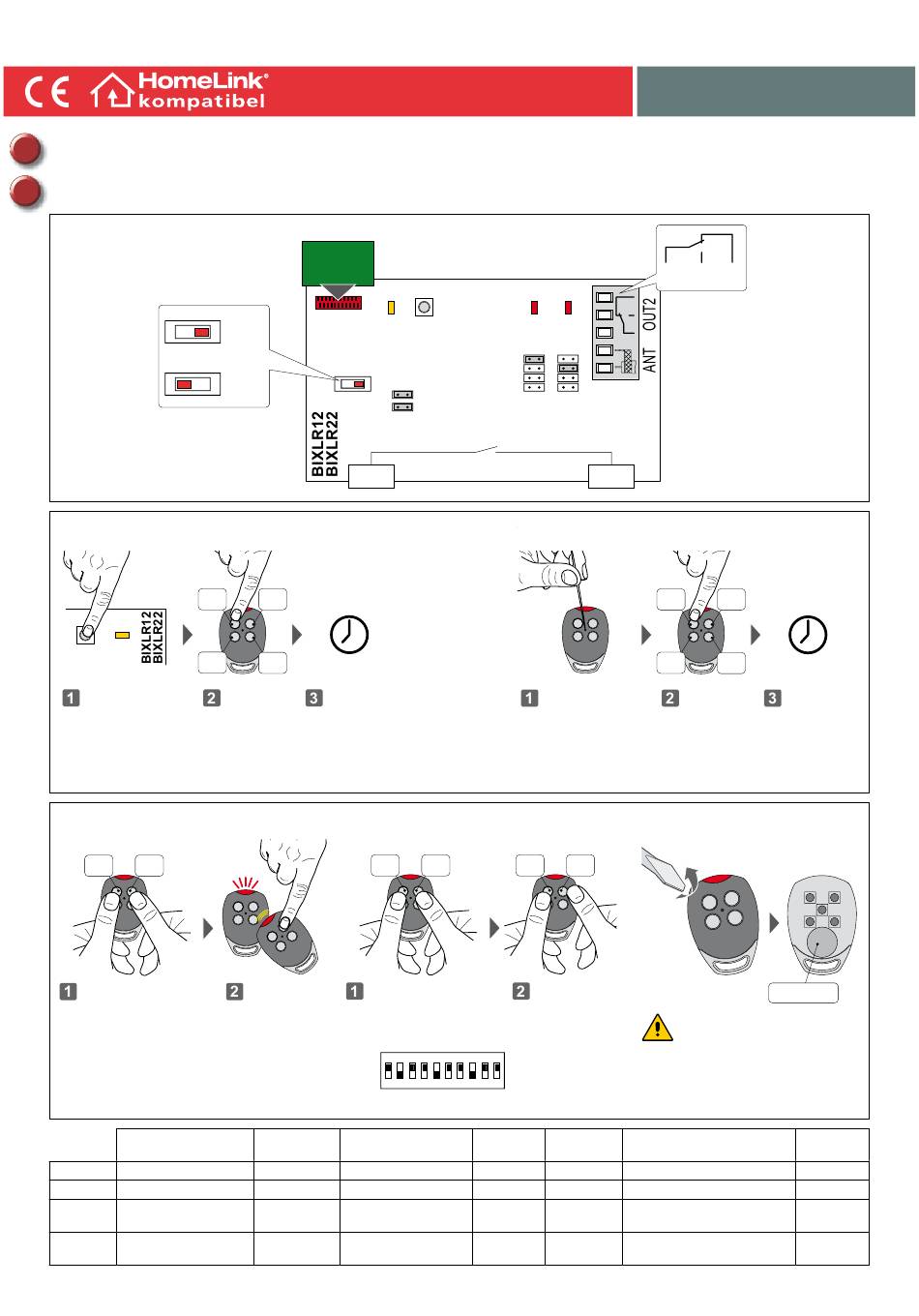

HomeLink GOL Series Handbuch

Manuale di installazione e uso per scheda radio BIXLR12-22 con trasmettitori serie GOL.
IT
Installation and use manual for BIXLR12-22 radio board with GOL series transmitters.
EN
Memorizzazione GOL4-GOL4C
GOL4-GOL4C storage
PRG
SIG
Premere PRG
Push PRG
A
: nuovo GOL4-GOL4C / new GOL4-GOL4C
Clonazione GOL4C
GOL4C cloning
CH1 CH2
A
Premere CH1+CH2 per 5 s
Push CH1+CH2 for 5 s
A
: nuovo GOL4C / new GOL4C
B
: GOL4C memorizzato / stored GOL4C
Fig. 4
Frequenza serie L
L series frequency
GOL4 433,92 MHz
GOL4C 433,92 MHz
BIXLR12 433,92 MHz
BIXLR22 433,92 MHz
[*] Utilizzare batterie tipo CR2032 o equivalenti
Use CR2032 type batteries or equivalent
BIXLR12-22 - GOL
BIXMR2
COM
24 V
ON
12 V
S1
CH1 CH2
A
CH3 CH4
Premere CH Attendere 10 s
Push CH Wait 10 s
Fig. 2
Clonazione con codice GOL4C
GOL4C cloning using code
CH1
A
B
Premere CH1+CH2 per 5 s
Premere CH
Push CH Push CH1+CH2 for 5 s
A
: nuovo GOL4C / new GOL4C
Esempio / Example:
ON
OFF
Tipo Alimentazione
Type Power supply
rolling code 3 V= / 220 mAh [*]
fixed code 3 V= / 220 mAh [*]
/ 24 V=/~ 20 mA
12 V= 20 mA
/
24 V=/~ 20 mA
SIG PRG LD1
JR1 JR2
1
2
3
4
JR5
JR4
OUT1
Memorizzazione a distanza GOL4
GOL4 remote storage
Premere PRG per 5 s
Push PRG for 5 s
A
: nuovo GOL4 / new GOL4
B
: GOL4 memorizzato / stored GOL4
CH2 CH1
A A
Inserire il codice
Enter code
CH1=0 (DIP=OFF)
CH2=1 (DIP=ON)
1 2 3 4 5 6 7 8 9 10
Fig. 5
Canali
Channels
4 50÷100 m
4 50÷100 m
1
2
IP2016
rev. 2012-03-01
C NO NC
LD2
CH1 CH2
B A
CH3 CH4
Premere CH
Push CH
Fig. 3
Sostituzione batteria
Battery substitution
CH2
Fare attenzione alla polarità
Pay attention to polarity
Portata N. codici memorizzabili
Range Memorizable codes nr.
/
/
/ 200
/ 200
Fig. 1
Attendere 10 s
Wait 10 s
CR2032 3V
Fig. 6
Uscita
Output
/
/
1 relay
1 A / 30 V
2 relays
1 A / 30 V
