SECTION 3
3.5 Le branchement d'une torche au plasma à la console EPP-200 et options.
3.5.1 Les câbles de sortie, tuyaux et adaptateurs pour l'unité EPP-200 (fournis par le client)

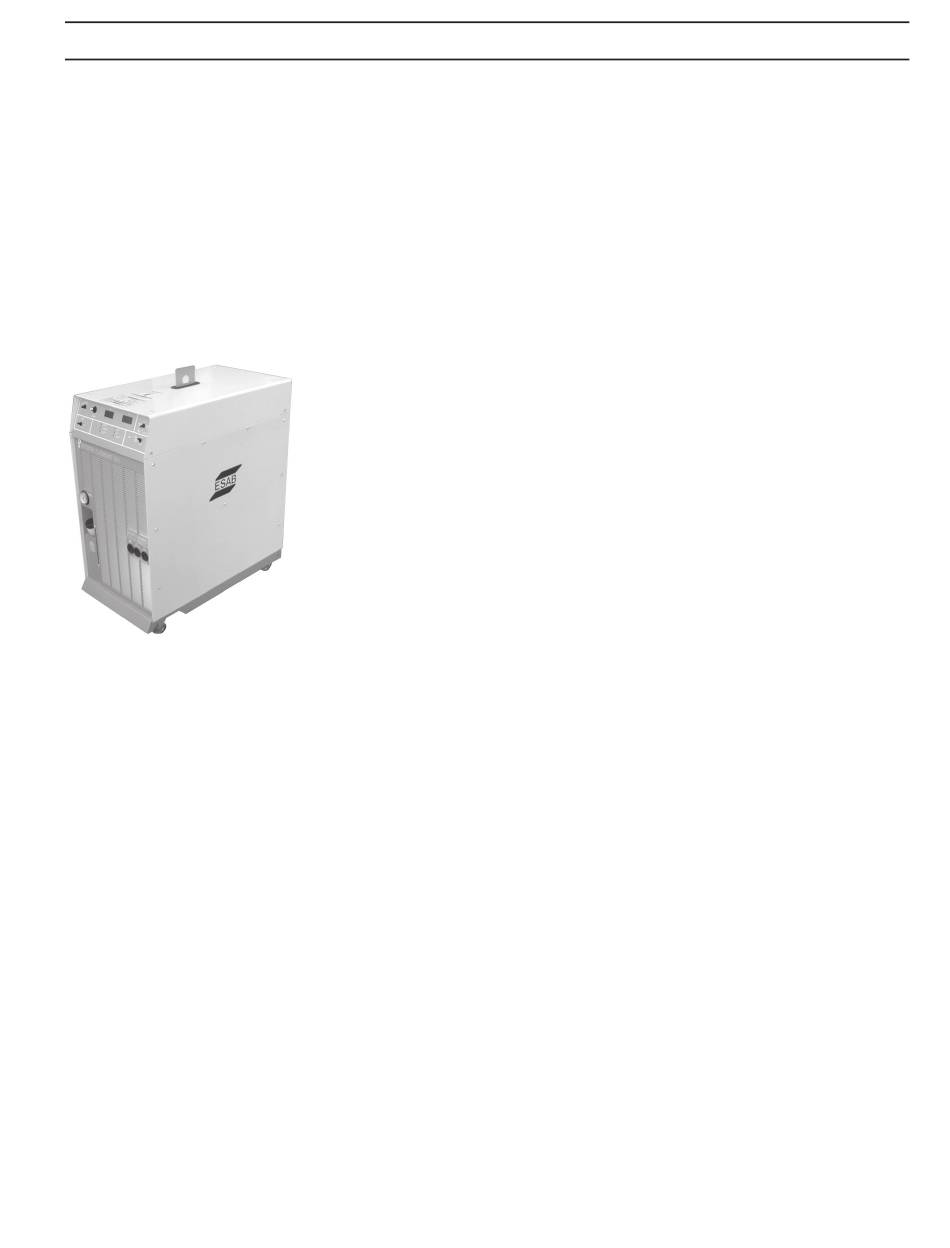

EPP-200 :
Les longueurs peuvent varier selon le système.
• Retour du fl uide de refroidissement
• Alimentation du fl uide de refroidissement
• Câble de l'arc pilote
• Câble de l'électrode
• Gaz de protection (directement au coff ret de plomberie)
• Gaz d'amorçage (directement au coff ret de plomberie)
• Gaz de coupage (directement au coff ret de plomberie)
• Câble de masse
• Câble du boîtier de commande suspendu (si le boîtier de
commande suspendu est commandé en option)
Voir la section 2, Description, pour les numéros des pièces.
Une option comprenant un panneau de mise en marche à distance
est disponible pour les machines de coupage Avenger 1 et les grands
systèmes de ESAB. Ce panneau fonctionne de la même manière que le
boîtier de commande suspendu. Référez-vous au manuel d'instruction
pour les pièces de rechange.
166
INSTALLATION
