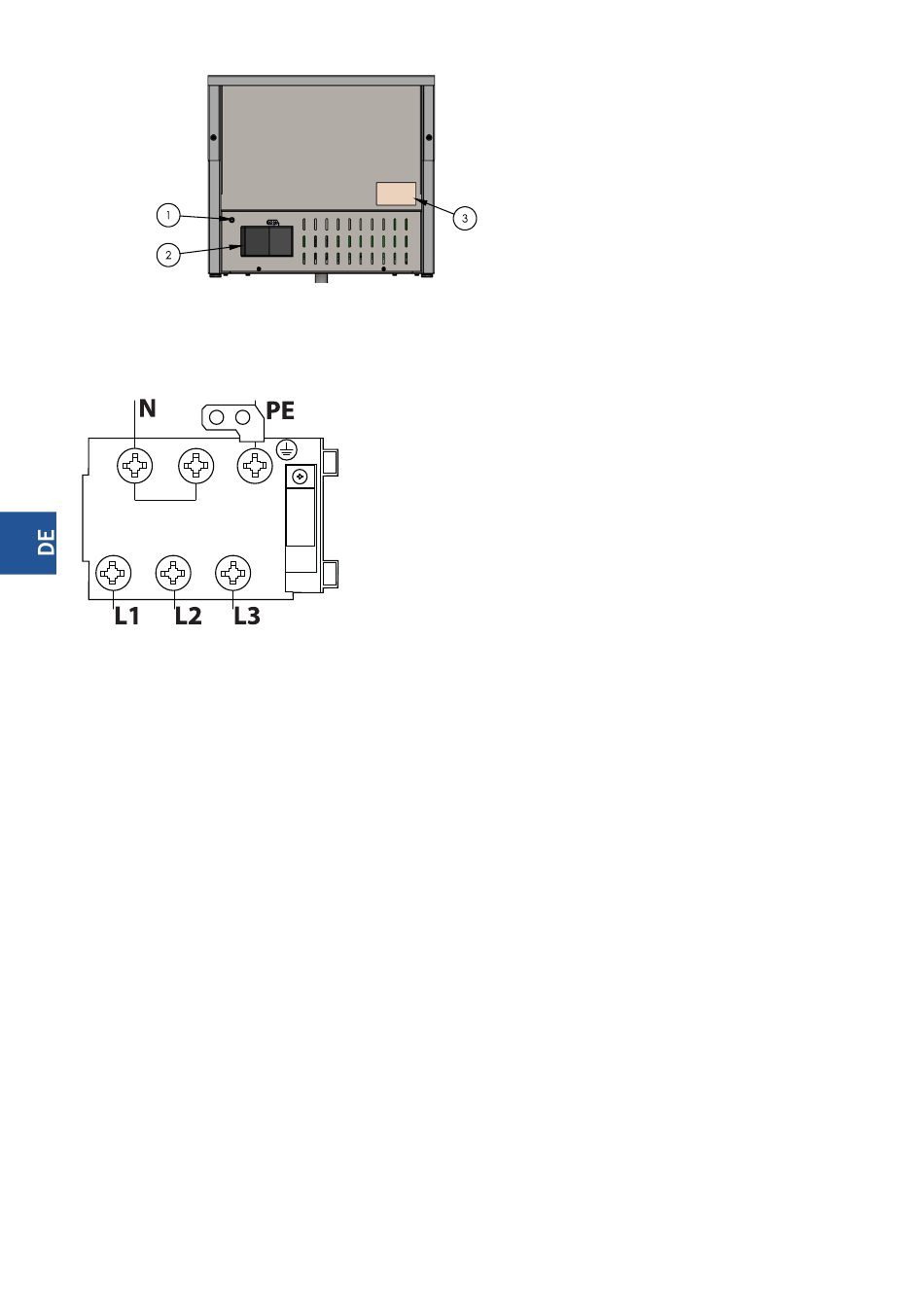

Bild 6. Ansicht von hinten - das Gerät SL34109T. Das Gerät SL34218T ist analog ausgestattet.
Das Stromkabel sollte ein biegsames, ölbeständiges Kabel mit der Erdungsader und mit einer
Polychloropren-Hülle sein – es kann durch den Hersteller vorbereitet werden und ist direkt bei ihm oder in
den speziellen Reparaturbetrieben erhältlich!
Bild 7. Anschluss des Gerätes an die elektrische Installation.
•
Der Anschluss des Gerätes an das Stromnetz kann nur durch eine Person mit entsprechender Zu-
lassung im Bereich der Elektrik durchgeführt werden.
•
Das Gerät sollte an eine Dreiphasen-Steckdose mit einer Stromversorgung von 400V 50Hz, die mit
einem Ausschalter mit Fehlerstromschutz 1n=30mA ausgestattet ist, mit Hilfe des Steckers oder
unmittelbar an die Stromversorgungsinstallation angeschlossen werden.
5. DIE BEDIENUNG DES GERÄTES
Vor dem Einschalten des Gerätes sicherstellen, ob es richtig installiert wurde und ob sein
technischer Zustand eine sichere Nutzung erlaubt.

Vorbereitung zum Einschalten:

•
Ablassventil schließen (SL02115T Bild1 Pos. 4)(9SL34109T, SL34218T Bild 12 Pos. 1)
•
Das Gerät an das Stromnetz anschließen
5.1.Elektrische Fritteuse SL02115T:
•
das Gerät sollte durch qualifiziertes Personal bedient werden.
•
prüfen, ob das Gerät richtig an die Stromquelle angeschlossen wurde. Der Drehknopf des Thermostats
sollte vor dem Beginn der Arbeit auf die Position „0" eingestellt werden.
•
den Deckel abnehmen und die Unterlage so auf dem Boden des Behälters aufstellen, dass sie die Heize-
lement verdeckt
•
den Behälter mit frischem Öl über die Ebene der Heizelemente füllen (das maximale Volumen des
Behälters beträgt 15 Liter)
•
den Korb in dem Griff der Arbeitsfläche befestigen.
•
die Temperatur durch das Umdrehen des Thermostat-Drehknopfes (Bild 7, Pos. 4) einstellen, mit
einer Bewegung im Uhrzeigersinn, und dann das Arbeitsfeld für die Zeit des Aufwärmens des Öls mit
dem Deckel abschließen, (das orangefarbene Signallämpchen wird angehen, indem es den Beginn des
Erhitzungsprozesses signalisiert, das grüne Signallämpchen bleibt während der gesamten Betriebszeit
des Gerätes an, indem es den Anschluss des Gerätes an die Stromquelle signalisiert (Bild 7, Pos. 1,3).
Elemente des hinteren Panels des Gerätes:
3.
4.
5.
PE – Schutzleitung (gelb-grün)
N – Nullleiter (blau)
L1, L2, L3 – Phasenleitung (die restlichen Farben)
- 6 -
Äquipotential-Schraube
Klemmkasten
Leistungsschild
