Obere Reihe
Bodenreihe
Freie Kühlanlage
Motorisierte Luftklappe
Klimagerät
AC=
Air Con.
Alarm

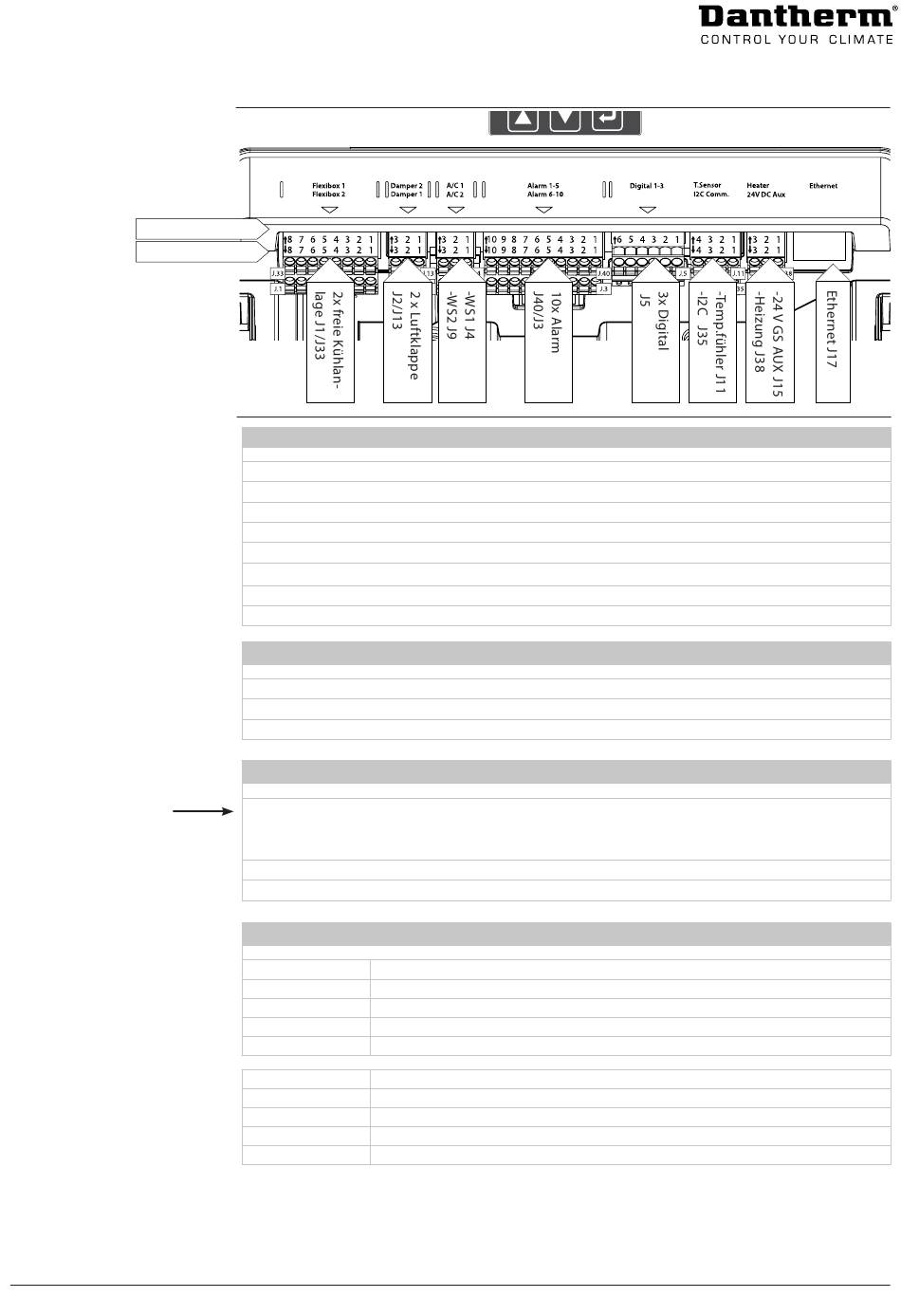

Einzelheiten zum Steckverbinder
J1/J33 Anytek KE161151A000G (baugleich mit Anytek KD161050A000G)
1 + Versorgung (40 – 60 V GS aus freier Kühlanlage)
2 PWM1/2
3 Tacho 1/2
4 GND
5 Filter 1/2
6 GND
7 Außentemperaturfühler 1/2
8 GND
J2/J13 Anytek KE061151A000G (baugleich mit Anytek KD061050A000G)
1 Schließsignal
2 Öffnungssignal
3 Gemeinsam (abgesichert)
J9/J4 Anytek KE061151A000G (baugleich mit Anytek KD061050A000G)
1 AC 1/2/+24 V – 100 mA. Ausgang kann als Trockenkontakt oder 0/24-AC-Ausgang konfiguri-
ert werden. Standard ist Trockenkontakt. Für 0/24-V-GS-Ausgang muss eine Steckbrücke auf der
Leiterplatte eingerichtet sein. Siehe Abbildung nächste Seite.
2 AC/2 - 0/24 V AC
3 GND
J3/J40 Anytek KE201151A000G (baugleich mit Anytek KD201050A000G)
J40,1,2
AL1
J40,3,4
AL2
J40,5,6
AL3
J40,7,8
AL4
J40,9,10
AL5
J3,1,2
AL6
J3,3,4
AL7
J3,5,6
AL8
J3,7,8
AL9
J3,9,10
AL10
Anmerkung:
Alarmausgänge sind Trockenkontakte.
Ausgänge für Alarm 1 und 2 sind mechanische Relaiskontakte mit NO/NC-
Kontakten
Alarm 3 – 10 sind vom Halbleitertyp. NO-Kontakt.
