Inhaltszusammenfassung für GLATZ Pz14

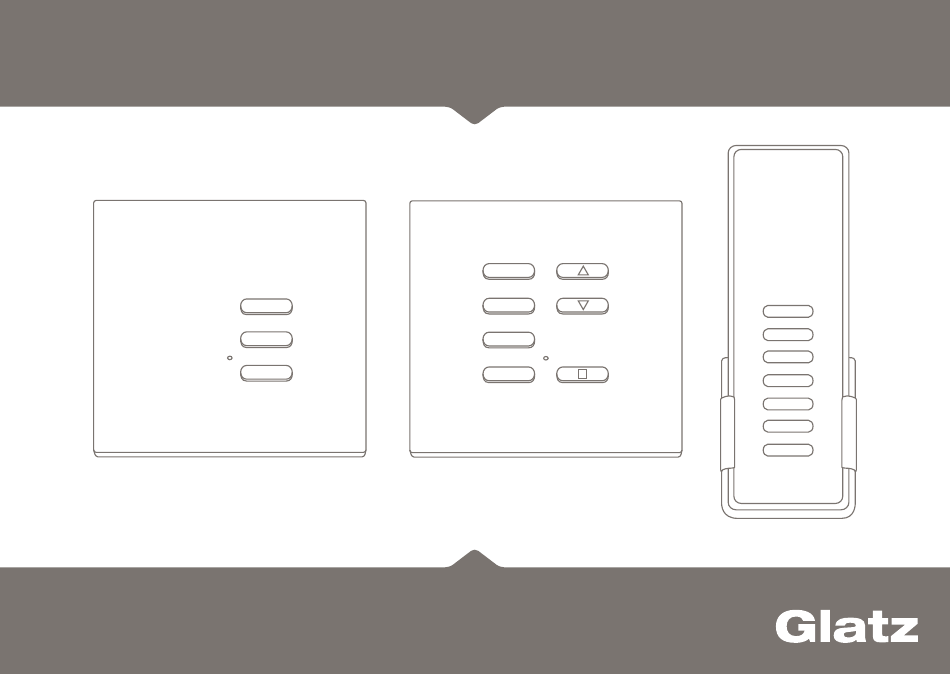

- Seite 1 Steuerung Pz14 zu / Pz14 Control for / Commande Pz14 pour / Comando Pz14 per PALAZZO Style, Noblesse und Royal ® Montage- und Bedienungsanleitung / Instructions for Installation and Use / Notice de montage et d'utilisation / Istruzioni per il montaggio e l'uso...
-
Seite 2: Sicherheitsvorschriften
Komponentenherstellers ( Teleco Automation GmbH ) zu entnehmen, welche als Bestandteil dieser Anleitung zu betrachten sind. 1. Sicherheitsvorschriften • Verwenden Sie nur Original GLATZ-Zubehör und Ersatzteile, um • Diese Anleitung muss vor Montage und Inbetriebnahme gelesen Gewähr für Sicherheit, ungetrübten Komfort und einwandfreie und verstanden worden sein. - Seite 3 2.1 Elektrischer Anschluss 2.1.3 Anschluss LED Streifen RGBW ( nur bei PALAZZO Royal ) ® 2.1.1 Hauptleitung Das 5-adrige Kabel des LED-Streifens durch den Schieber zur Verteilung Bauseits ist die Zuleitung bereit zu stellen. Diese muss für Installations- durchführen und an die entsprechende Verbinungsklemme 3-Leiter, und Wartungsarbeiten getrennt und gegen unbeabsichtigtes Wiederein- anschliessen.
- Seite 4 2.1.4 Anschluss Heizstrahler Verbindungsklemmen werden über ein Erdungskabel verbunden. Für die Option Heizung sind die Heizstrah- ler separat zu bestellen und gemäss der Spiralkabel blau entsprechenden Anleitung zu installieren. Für Heizung 4 blau den elektrischen Anschluss führen Heizung 3 blau Sie dabei die Kabel durch die dafür vorge- Heizung 2 blau sehenen Kabelverschraubungen M16 ×...
- Seite 5 2.1.5 Montage des Schiebergehäuses a) ACHTUNG: Achten Sie darauf das Sie bei diesem Vorgang auf keinen Fall Kabel einklemmen oder in der Nähe der Befestigungsschrauben kommen, da dadurch die Kabel beschädigt werden und den Schieber und / oder Mast unter Strom setzen könnten. Gehen Sie wie folgt vor: b) Richten Sie das Schiebergehäuse so aus, dass sich der Halbmond des Gehäuses mittig auf die Position des Kurbelloches oder der...
-
Seite 6: Bedienung
3. Bedienung 3.1.2 Bedienung Heizung Die Bedienung erfolgt über eine 3-, 7- oder 42-Kanal Fernbedienung. Heizung einschalten: Kanal-Taste 5 drücken. Heizung ausschalten: Kanal-Taste 6 drücken. 3.1 3-Kanal Fernbedienung Die Heizungssteuerung ist mit einer Sicherheitsfunktion ausgestattet. Diese Die 3-Kanal Fernbedienung wird eingesetzt, wenn nur eine der Optionen gibt das Einschalten der Heizungen erst frei wenn der Schirm vollständig LED weiss, Heizung oder Motorantrieb vorhanden ist. - Seite 7 Bei PALAZZO Royal ist der beigelegte Notschliesshaken zum Zuziehen des 3.2 7-Kanal Fernbedienung ® Die Fernbedienung 7-Kanal wird eingesetzt, wenn LED weiss mit einer oder Schirmes zu verwenden. Es sind zwei Personen notwendig um die nötige Kraft aufzubringen. beiden der Optionen Heizung und Motorantrieb kombiniert wird oder nur LED RGBW vorhanden ist.
- Seite 8 3.2.1 Bedienung LED weiss 3.2.3 Bedienung LED weiss und Heizung Licht einschalten / einstellen auf Maximum: Kanal-Taste 1 drücken. Licht einschalten auf Maximum: Kanal-Taste 7 drücken. Licht einschalten / einstellen auf 75 %: Kanal-Taste 2 drücken. Licht einschalten auf Minimum ca. 25 %: Kanal-Taste 5 drücken. Licht einschalten / einstellen auf 50 %: Kanal-Taste 3 drücken.
- Seite 9 Schirm öffnen: Kanal-Taste 1 drücken. 3.2.6 Bedienung LED weiss, Heizung und Motor Schirm schliessen: Kanal-Taste 2 drücken. Licht einschalten auf Maximum: Kanal-Taste 7 drücken. Licht einschalten auf Minimum ca. 25 %: Kanal-Taste 5 drücken. Bewegung stoppen: Funktion für die Gegenrichtung drücken. Beispiel: –...
- Seite 10 3.2.7 Bedienung LED RGBW 3.3 42-Kanal Fernbedienung RGB einschalten: Kanal-Taste 1 drücken. Es wird die zuletzt verwendete Die 42-Kanal Fernbedienung funktioniert gleich wie die 7-Kanal Fernbedie- Farbe und Dimmstufe verwendet. nung ausser dass mit den beiden runden Tasten zwischen 6 Gruppen hin Farbe wecheln: ( es stehen 8 Farben zur Verfügung ): bei eingeschalte- und her geschaltet werden kann.
- Seite 11 3.3.1 Bedienung LED RGBW 3.3.4 Bedienung LED RGBW, Heizung und Motor Die Bedienung ist auf Gruppe 1 gelegt und funktioniert gemäss Die Bedienung LED RGBW ist auf Gruppe 1 gelegt und funktioniert gemäss Kapitel 3.2.7. Kapitel 3.2.7. Heizung einschalten: Gruppe 2 Kanal-Taste 1 drücken 3.3.2 Bedienung LED RGBW und Heizung Heizung ausschalten: Gruppe 2 Kanal-Taste 2 drücken Schirm öffnen: Gruppe 2 Kanal-Taste 3 drücken...
-
Seite 12: Wartung
• Die 4 Schrauben aus dem Schieber herausdrehen, das Schiebergehäuse abnehmen und die Kontakte lösen. • Defekter LED Streifen entfernen, Kontakstellen von Kleberesten reinigen. • Neuer LED Streifen anbringen. • Elektrische Zuleitung entsichern und wiedereinschalten. Nur LED Streifen welche von der Firma GLATZ freigegeben wurden verwenden! -
Seite 13: Eg-Konformitätserklärung
5. EG-Konformitätserklärung Wir, GLATZ AG, Neuhofstrasse 12, CH-8500 Frauenfeld, erklären hiermit, dass das / die nachfolgend genannte / n Produkt / e den Richtlinien der Europäischen Gemeinschaften entspricht / entsprechen. 231 00 XXXXXX PALAZZO Style –E, alle Grössen 350 01 555290 Fernbedienung, inkl. Wandhalter 7-Kanal, IP20 ®...
