Mechanik und Gehäuse

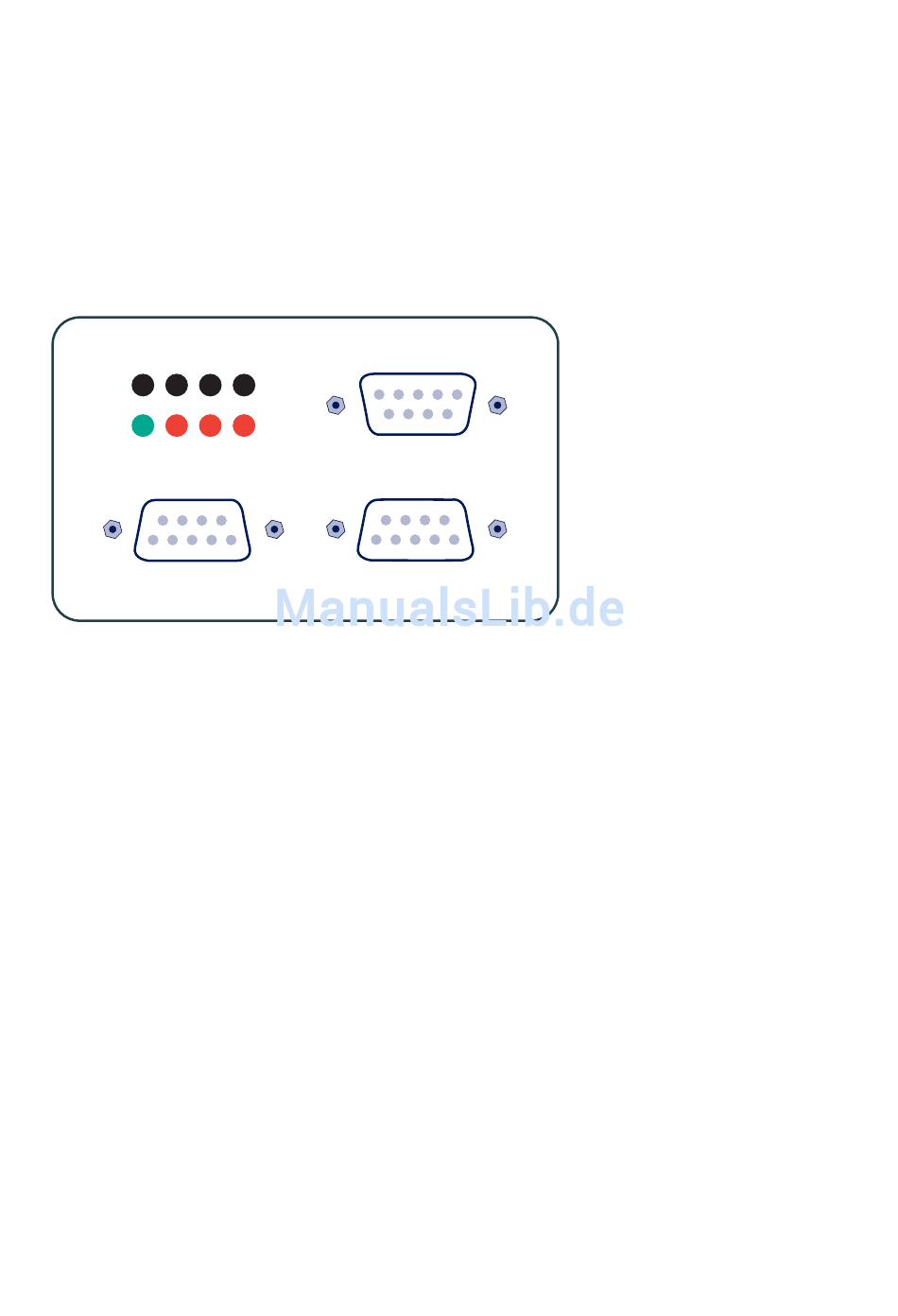

Der Umschalter besitzt drei 9-polige RS232-Schnittstellen und
ist in ein 45mm breites Kunststoffgehäuse zur Montage des Ge-
r ä t e s a u f N o r m s c h i e n e n n a c h D I N E N 5 0 0 2 2 - 3 5
integriert.
Clear Dump
Power Error A
Port A
Zur Konfiguration der seriellen Schnittstellen und der Um-
schalter-Betriebsarten muss das Gehäuse des Gerätes
geöffnet werden. Zu diesem Zweck empfiehlt es sich,
einen SUB-D-Stecker mit Gehäuse auf eine Schnittstelle des
Umschalters zu schrauben und den Gehäuse-Deckel mit Hil-
fe des angeschraubten Steckers aus dem Gehäuse-Korpus zu
ziehen.

Anschlussbelegung

Die RS232-Ports A und B sind als SUB-D-Buchse mit DCE-
Belegung, der Port C ist als SUB-D-Stecker mit DTE-Belegung
ausgeführt. Durch diese Anordnung ist gewährleistet, dass der
Umschalter in der Mehrzahl der Anwendungsfälle mit Standard
1:1-Kabeln in die Applikation eingeschleift werden kann. Zu-
sätzlich erleichtert dieses Pinout die Inbetriebnahme der Instal-
lation, da der Datentransfer zunächst ohne Beteiligung des Um-
schalters durch einfaches Zusammenstecken der Kabel getes-
tet werden kann.
Irrtum und Änderung vorbehalten
Port C
B
Port B
RS232 Multi Computer Adapter
