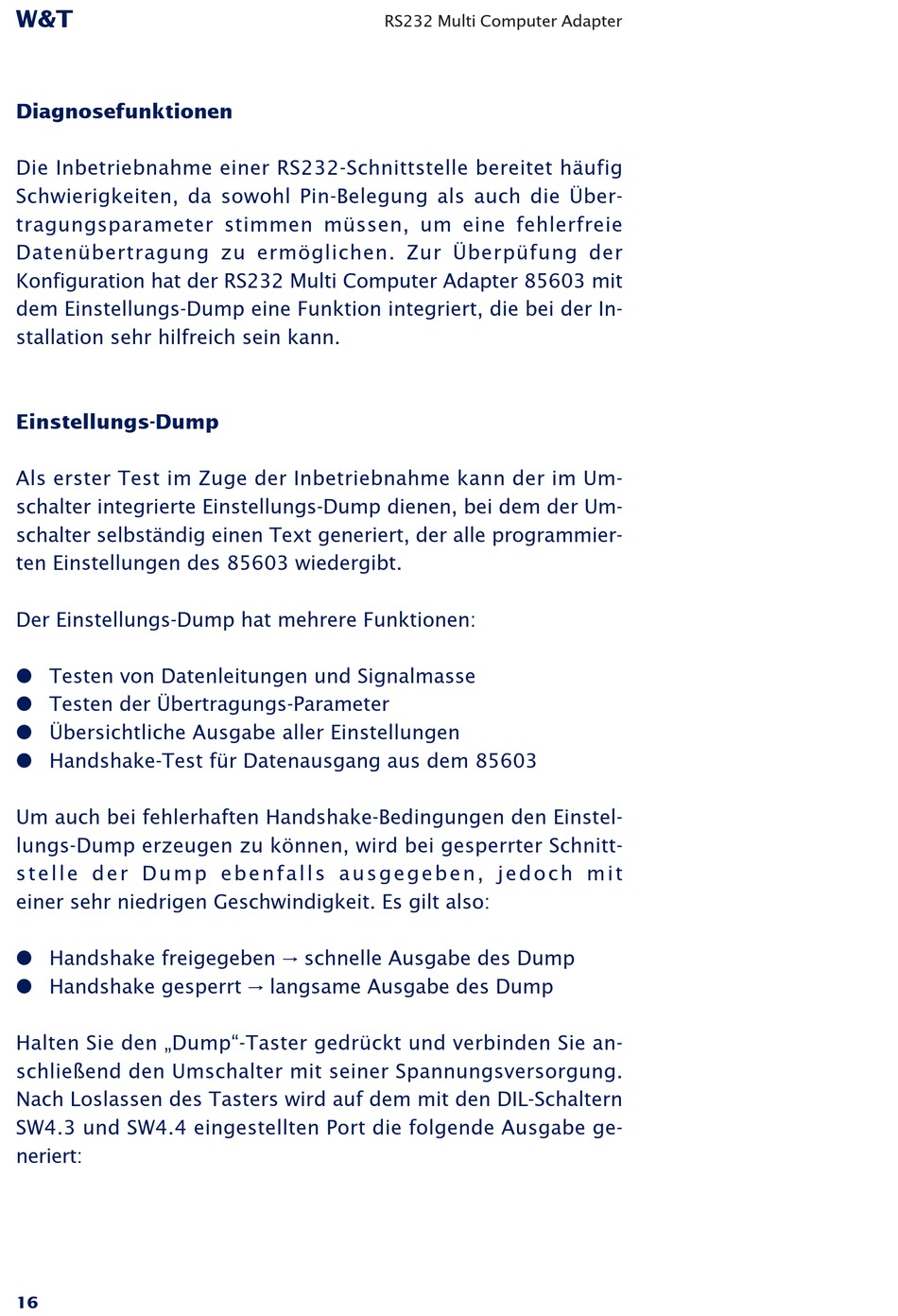

Diagnosefunktionen
Die Inbetriebnahme einer RS232-Schnittstelle bereitet häufig
Schwierigkeiten, da sowohl Pin-Belegung als auch die Über-
tragungsparameter stimmen müssen, um eine fehlerfreie
Datenübertragung zu ermöglichen. Zur Überpüfung der
Konfiguration hat der RS232 Multi Computer Adapter 85603 mit
dem Einstellungs-Dump eine Funktion integriert, die bei der In-
stallation sehr hilfreich sein kann.
Einstellungs-Dump
Als erster Test im Zuge der Inbetriebnahme kann der im Um-
schalter integrierte Einstellungs-Dump dienen, bei dem der Um-
schalter selbständig einen Text generiert, der alle programmier-
ten Einstellungen des 85603 wiedergibt.
Der Einstellungs-Dump hat mehrere Funktionen:
: Testen von Datenleitungen und Signalmasse
: Testen der Übertragungs-Parameter
: Übersichtliche Ausgabe aller Einstellungen
: Handshake-Test für Datenausgang aus dem 85603
Um auch bei fehlerhaften Handshake-Bedingungen den Einstel-
lungs-Dump erzeugen zu können, wird bei gesperrter Schnitt-
s t e l l e d e r D u m p e b e n f a l l s a u s g e g e b e n , j e d o c h m i t
einer sehr niedrigen Geschwindigkeit. Es gilt also:
: Handshake freigegeben r schnelle Ausgabe des Dump
: Handshake gesperrt r langsame Ausgabe des Dump
Halten Sie den „Dump"-Taster gedrückt und verbinden Sie an-
schließend den Umschalter mit seiner Spannungsversorgung.
Nach Loslassen des Tasters wird auf dem mit den DIL-Schaltern
SW4.3 und SW4.4 eingestellten Port die folgende Ausgabe ge-
neriert:
