Konfiguration der seriellen Schnittstellen

Alle drei Ports des Umschalters sind hinsichtlich Übertragungs-
r a t e , D a t e n f o r m a t u n d H a n d s h a k e v e r f a h r e n v ö l l i g
unabhängig voneinander konfigurierbar. Durch diese
Eigenschaft lassen sich auch Endgeräte verbinden, die unter-
schiedliche seriellen Datenformate verwenden.
Der modulare Aufbau des Umschalters ermöglicht durch den
Einbau anderer Schnittstellenmodule zusätzlich eine Konvertie-
r u n g d e s S c h n i t t s t e l l e n t y p s i n n e r h a l b d e s G e r ä t e s .
Speziell bei größeren Stückzahlen ist die Umrüstung des
Umschalters mit anderen Schnittstellenmodulen eine
wirtschaftliche Alternative zu den sonst erforderlichen
externen Konvertern. Fragen Sie Sonderversionen des Umschal-
ters bei Bedarf bitte bei uns an.

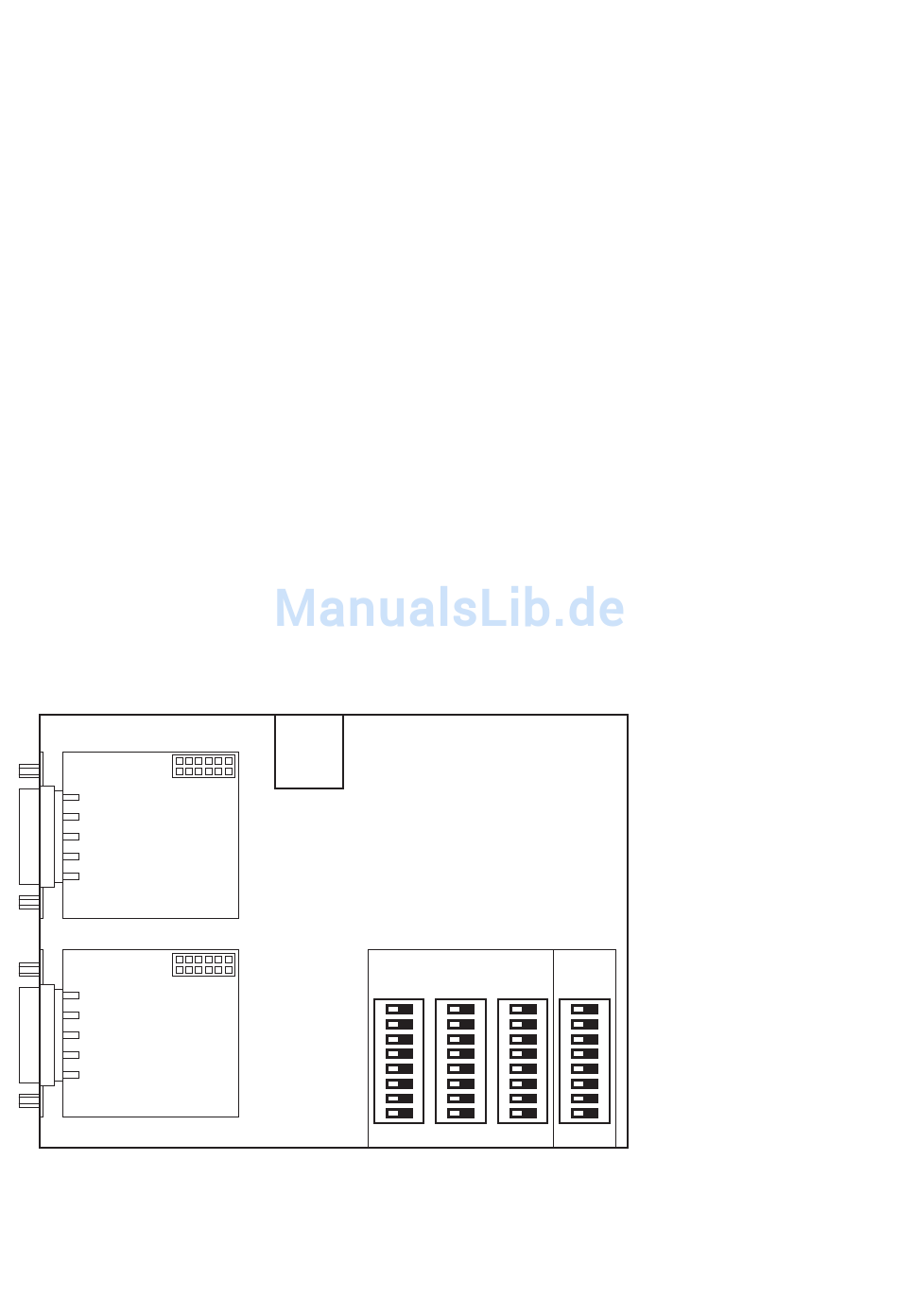

Die Einstellung der seriellen Parameter geschieht über drei DIL-
Schalterbänke SW1..SW3 im Inneren des Gerätes. Die
Position und Zuordnung der DIL-Schalterbänke zum
jeweiligen Port können Sie der folgenden Skizze entnehmen:
Port B
Port A
10
RS232 Multi Computer Adapter
Serielle Parameter
Port A Port B Port C Modus
SW1 SW2 SW3 SW4
