2 Leistungs- und Gerätebeschreibung

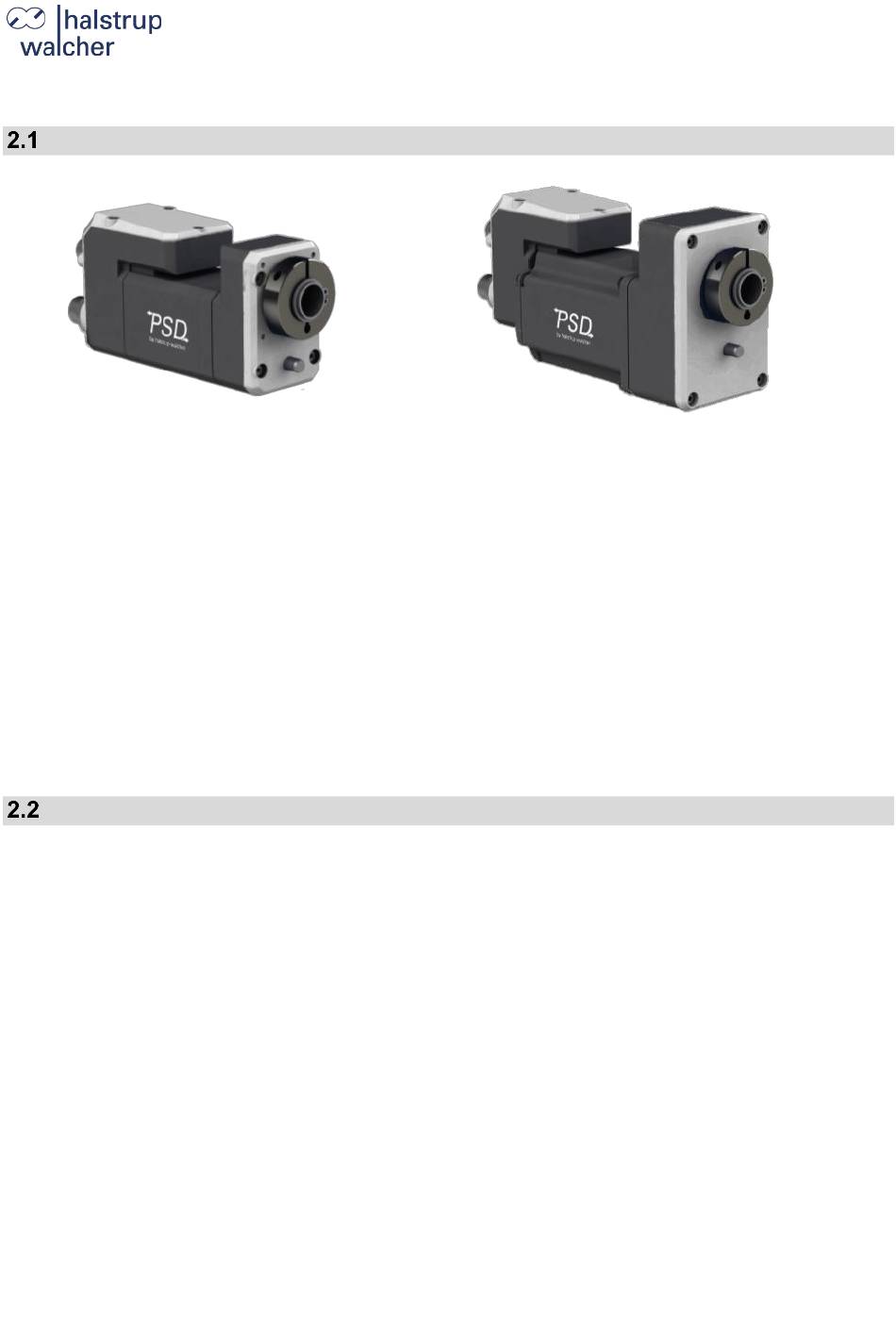

Positioniersystem PSD4xx mit Bus-Schnittstelle
Das Positioniersystem PSD4xx ist ein integrierter Antrieb zum exakten Positionieren von
Hilfs- und Stellachsen. Der Antrieb ermöglicht es Formate reproduzierbar und zeitgleich an
allen notwendigen Stellen zu verstellen.
Das Positioniersystem PSD4xx setzt ein digitales Positionssignal in einen Drehwinkel um.
Durch das integrierte absolute Messsystem entfällt die zeitaufwändige Referenzfahrt. Die
Ankopplung an ein Bussystem verringert den Verdrahtungs-Aufwand. Die Montage über
eine Hohlwelle mit Klemmring ist denkbar einfach.
Das Positioniersystem eignet sich besonders zur automatischen Einstellung von
Werkzeugen, Anschlägen oder Spindeln bei Holzverarbeitungsmaschinen,
Verpackungsmaschinen, Druckmaschinen, Abfüllanlagen und bei Sondermaschinen. Eine
Wartung der Geräte ist nicht notwendig.
Technischer Überblick
- Schrittmotor
- Leistungsverstärker und Steuerungselektronik mit galv. Trennung (Leistung und Bus)
- absolutes Messsystem (batterielos)
- Bus-Schnittstelle (Optionen):
CANopen (inkl. zuschaltbarem Abschluss-Widerstand)
o
IO-Link
o
- Schutzklasse:
Standard: IP 40
o
Optional: IP 65
o
- Vollwelle mit 5 mm oder 8 mm (abgeflacht)
- Optional: Holwelle mit 8 mm oder 14 mm (mit Vorsatzgetriebe)
- Optional: Getriebebaukasten für erhöhten Drehmoment mit 8 mm oder 14 mm
Hohlwelle
- Steckerausrichtung wählbar (quer oder längs zur Abtriebsachse)
- Positionierfahrten:
Positionierung mit Schleife
o
Positionierung ohne Schleife
o
Handfahrt
o
