Anschlüsse; Anschluß Eines Türlautsprechers - SSS Siedle TC 711-8 ISDN Bedienungsanleitung

Anschlüsse
Anschluß eines Türlautsprechers
Steckdose
NT
S
0
Euro-ISDN
Mehrgeräte-
oder Anlagen-
anschluß
Telefonanschluß-
dose (TAE)
Codierung F
TAE-Stecker
1) Anschluß nach Sicherheitsvorschrift EN 60950 nur
bei Betrieb mit PC oder externem Musik oder Ansa-
gegerät erforderlich
10
S -Anschlußbuchse
0
Stecker-
netzteil
LINE 1
Steckplatz für
Telefonzusatz-
geräte
Tel. 21 Tel. 22

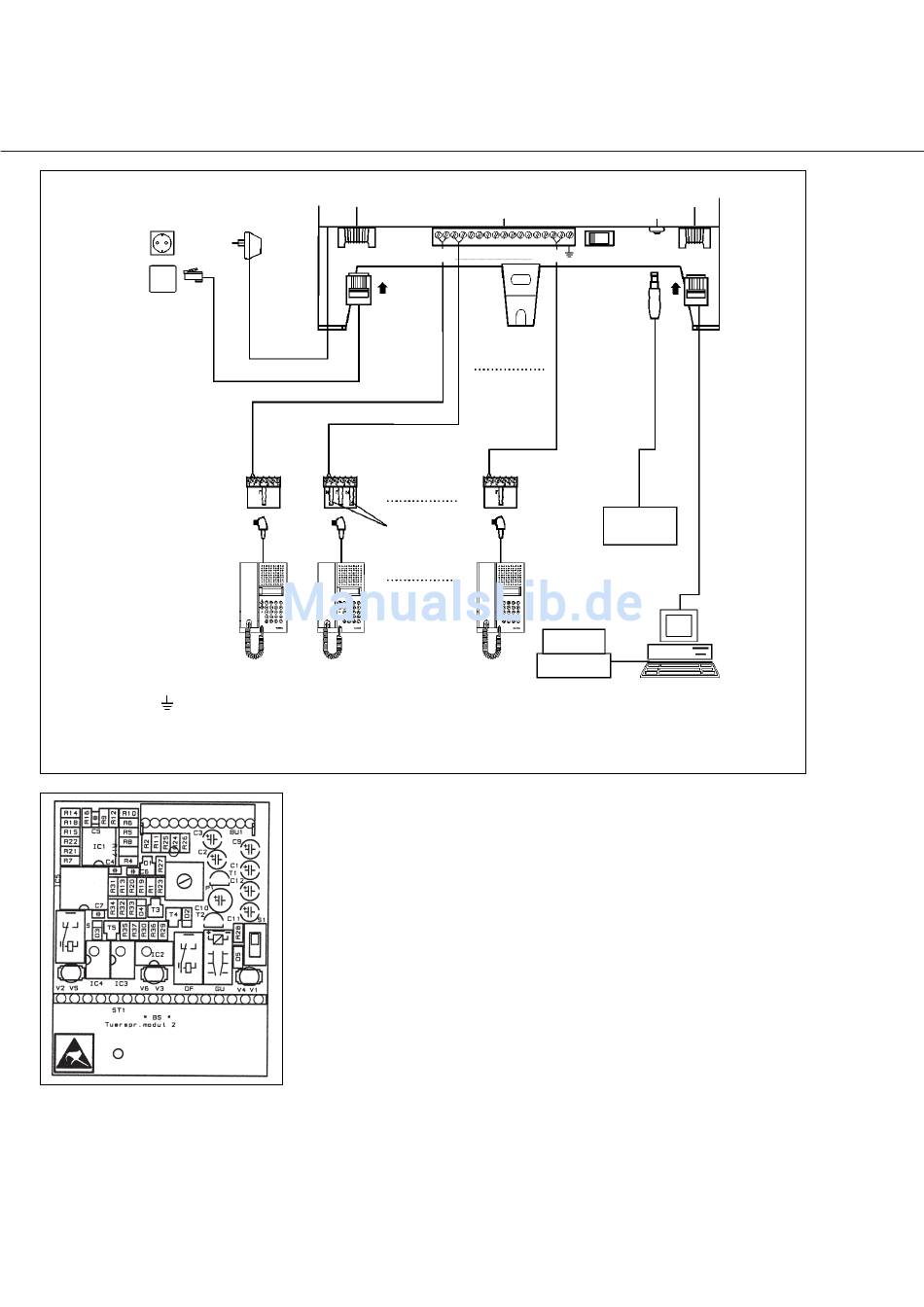

Anschluß eines Türlautsprechers
Der Türlautsprecher, der Türöffner
und die Türklingel werden über das
Interface Türlautsprecher Standard
ITS 711-8 angeschlossen. Die Zusatz-
platine wird in der Telefonanlage
aufgesteckt.
Es sind nur Geräte anzuschließen,
die die Sicherheitsvorschrift
EN 60950 oder entsprechende
Richtlinien einhalten.
PC-Anschlußbuchse
8 a/b-Anschluß-
klemmen
Audioeingang
TEL 1 TEL 8 Betr Prog AUDIO IN RS232
Klinken-
stecker
3,5 mm
Gebühren
Drucker
Tel. 28
Musik- oder
Ansagegerät
PC
