Actionneur commutateur
Télérupteur-relais de commande
multifonctions FMS12-12 V DC
Valable pour appareil à partir de semaine de pro-
duction 37/ 10
(Voir impression au dos de l'appareil)
Actionneur commutateur télérupteur-relais de
commande multifonctions, 1+1 NO libre de
potentiel 16 A/250 V AC, lampes à incande-
scence 2000 W, avec la DX-technologie.
Pertes en attente de 0,05 – 0,5 Watt seulement.
Appareil modulaire pour montage en ligne sur
profil DIN-EN 60715 TH35.
1 module = largeur 18mm et profondeur 58mm.
Raccordement à l'interface RS485 bornes RSA
et RSB. Il est possible d'ajouter 128 canaux.
Il est possible de programmer jusque 35 sondes
bouton-poussoir radio, dont un ou plusieurs
boutons-poussoirs pour commande centralisée.
Avec la technologie Duplex d'Eltako (DX), la
commutation en valeur de phase zéro des
contacts sur 230V AC/50Hz, peut se faire et
ainsi on améliore la longévité des contacts et
des lampes. Pour cela on doit simplement
raccorder le N (neutre) à la borne (N) à la
borne K (L). Alors il y a une perte en attente
de seulement 0,1W.
Intensité maximale de 16 A avec 230 V en
sommation sur les deux contacts.
L'alimentation de 12 V DC pour le bus RS485
complet peut être réalisée avec une alimentation
SNT12-12 V DC de 6 W, 12 W ou 24 W (1 ou 2
modules de largeur). Si les 2 relais du FMS12
sont enclenchés, il vous faut 0,5 W.
Commutateurs de fonctionnement
Les sondes sont éduquées avec les commuta-
teurs rotatifs supérieurs et du milieu. Pendant le
fonctionnement normal le commutateur du milieu
doit être positionné sur AUTO et on doit mettre le
commutateur inférieur dans la fonction voulue.
2S = télérupteur avec 2 NO
(2xS) = deux télérupteurs avec chaque fois 1
contact NO
WS = télérupteur avec 1 NO et 1NF
(pertes en attente 0,3 Watt)
SS1 = télérupteur série 1+1 contact de travail
avec séquence d'enclenchement 1
SS2 = télérupteur série 1+1 contact de travail
avec séquence d'enclenchement 2
SS3 = télérupteur série 1+1 contact de travail
avec séquence d'enclenchement 3
GS = télérupteur de groupe 1+1 NO
2R = relais de commande avec 2 NO
WR = relais de commande avec 1 NO
et 1 NF (pertes en attente 0,3 Watt)
RR = relais de commande (relais au repos)
avec 2 NF (pertes en attente 0,5 Watt)
GR = relais de groupe 1+1 NO
Séquence d''enclenchement SS1 : 0 - contact
1(1-2) - contact 2(3-4) - contacts 1+2
Séquence d'enclenchement SS2 :
0 - contact 1 - contacts 1+2 - contact 2
Séquence d'enclenchement SS3 :
0 - contact 1 - contacts 1+2
Séquence d'enclenchement GS :
0 - contact 1 - 0 - contact 2
GR : Relais avec contacts de travail fermants
alternants.
La LED, derrière le commutateur supérieur,
accompagne l'opération d'apprentissage
conformément au manuel d'utilisation et indique,
en fonctionnement normal, des séquences de
commande par un bref clignotement.

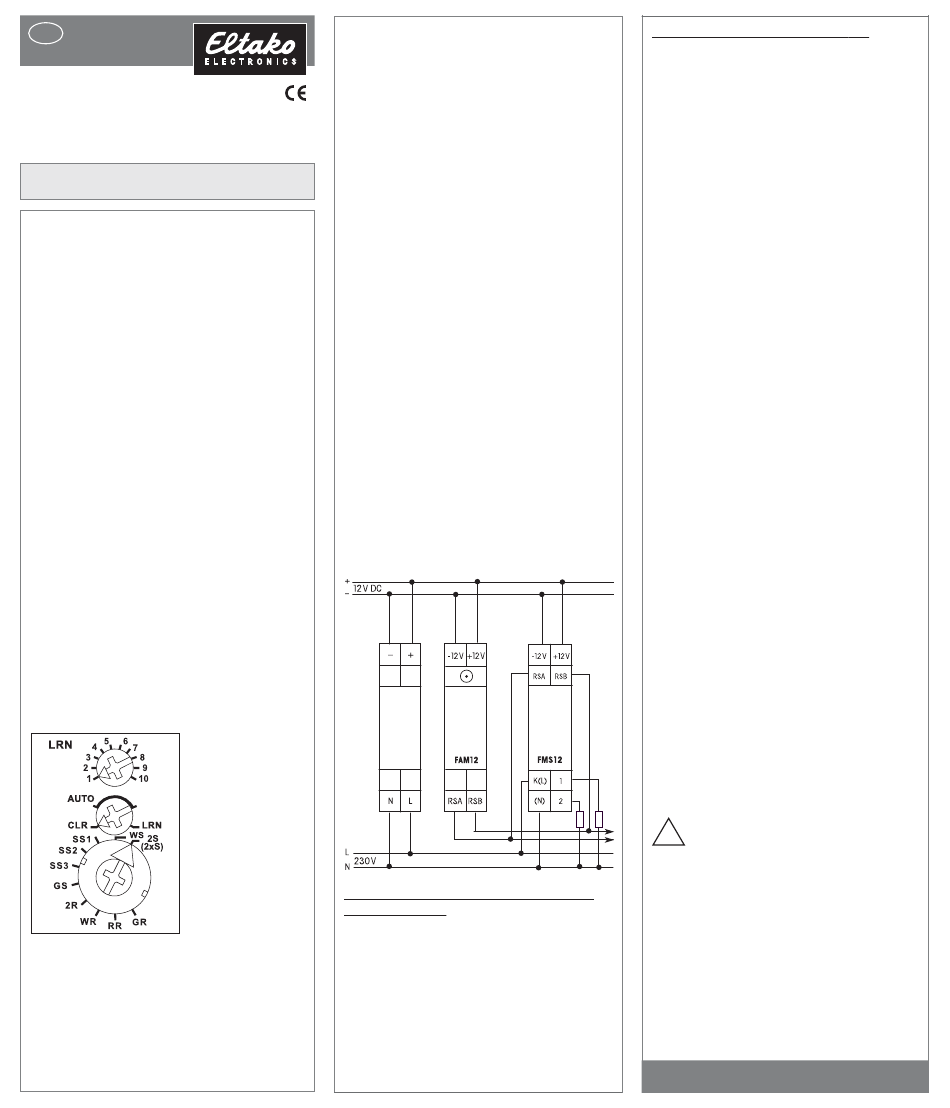

Exemple de raccordement
Alimen-
tations
SNT12-
230 V
6,12 ou
24 W
Apprentissage des sondes radio dans les
actionneurs radio
Toutes les sondes comme les émetteurs
radio bouton-poussoir, les émetteurs radio
portables, les modules émetteur radio, les
contacts de porte/fenêtre radio, les horloges
programmables radio et les détecteurs de
mouvement et de luminosité doivent être
éduqués dans les actionneurs (récepteurs
variateurs, commutateurs et relais), afin
qu'ils puissent reconnaître leurs commandes
et les exécuter.
Apprentissage de l'actionneur FMS12
Lors de la livraison, la mémoire d'apprentissage
est vide. Si vous n'êtes pas certains que quelque
chose soit éduqué, vous devez effacer
complètement le contenu de la mémoire :
Mettez le commutateur rotatif central sur la
position CLR. La LED clignote à une cadence
élevée. Endéans les 10 secondes suivantes,
tournez le commutateur supérieur à 3 reprises
vers la buttée droite (dans le sens des aiguilles
d'une montre) et puis tournez le dans le sens
inverse. La LED arrête de clignoter et s'éteint
après 2 secondes. Toutes les sondes éduquées
sont effacées.
Effacer une sonde éduquée
Effacer une sonde est similaire à l'éducation
d'une sonde sauf qu'on doit mettre le
commutateur central dans la position
CLR au lieu de LRN. La LED clignotante
préalablement s'éteint.
Eduquer des sondes
1. Mettre le commutateur supérieur sur la
fonction d'apprentissage voulue:
2 = éduquer 'centralisé OFF';
3 = éduquer poussoir universel;
4 = éduquer 'centralisé ON';
5 = poussoir de direction ;
Les poussoirs de direction sont complètement
éduqués en poussant sur une touche.
7 = poussoir universel éduquer dans le
contact 1;
8 = poussoir universel éduquer dans le
contact 2;
9 = poussoir de direction éduquer dans le
contact 1;
10 = poussoir de direction éduquer dans le
contact 2.
2. Positionner le commutateur rotatif supérieur
sur la position LRN. La LED clignote
lentement.
3. Activer la sonde. La LED s'éteint.
Si on veut éduquer d'autres sondes, on doit
enlever courtement le commutateur supérieur
de la position LRN et redémarrer du point 1.
Après l'apprentissage il faut mettre le
commutateur du milieu dans la position AUTO.
Quand l'actionneur est prêt à la
!
programmation (la LED clignote
lentement), le signal suivant sera
mémorisé. Il est donc nécessaire de
ne pas actionner d'autres émetteurs
radio pendant le processus
d'apprentissage.
Attention !
Afin d'éviter tout risque d'incendie ou
d'électrocution, l'installation de ces
appareils peut uniquement être effectué
par un personnel qualifié.
