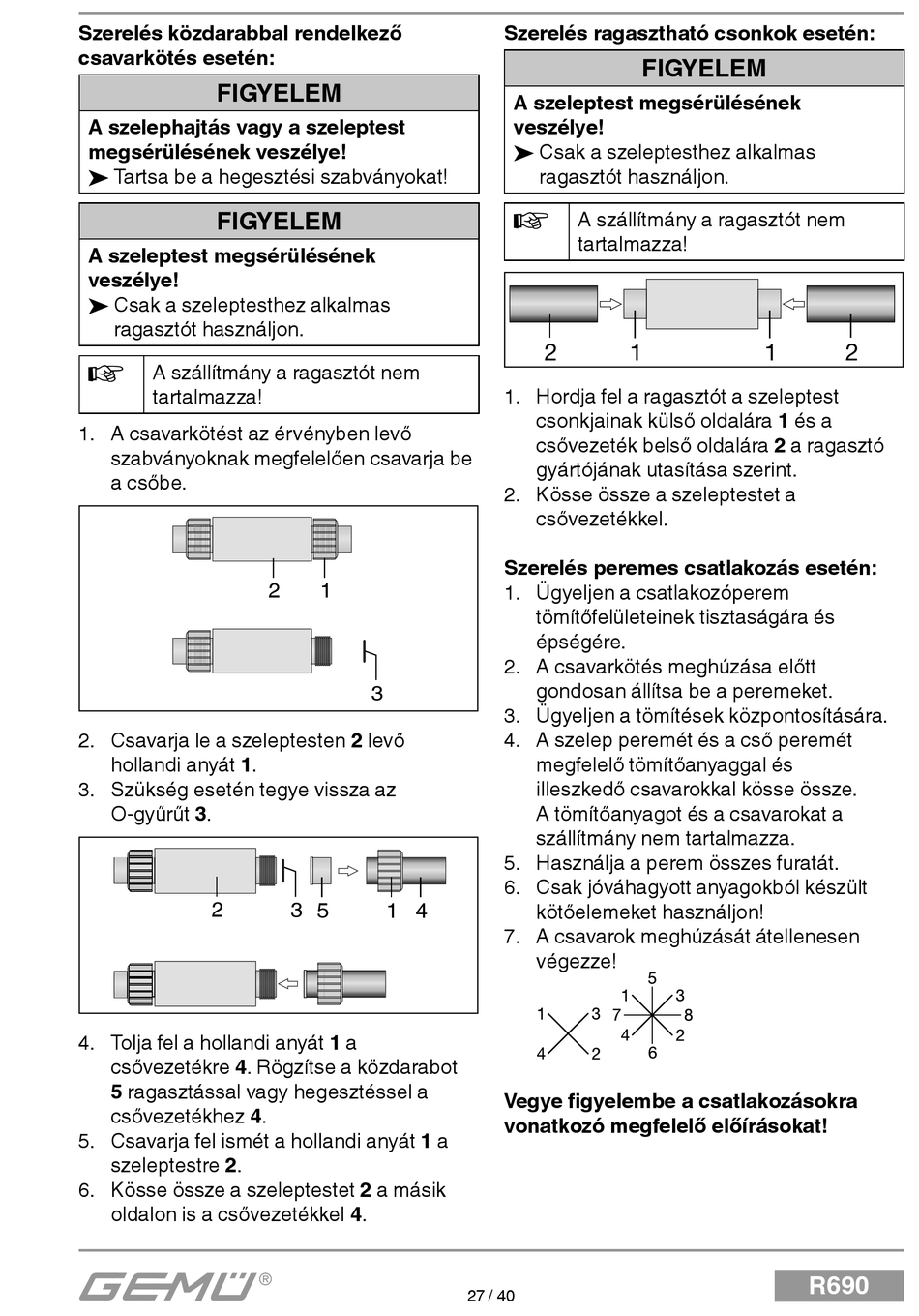

Gemü R690 Original Einbau- Und Montageanleitung Seite 27

Szerelés közdarabbal rendelkező
csavarkötés esetén:
FIGYELEM
A szelephajtás vagy a szeleptest
megsérülésének veszélye!
® Tartsa be a hegesztési szabványokat!
FIGYELEM
A szeleptest megsérülésének
veszélye!
® Csak a szeleptesthez alkalmas
ragasztót használjon.
A szállítmány a ragasztót nem
tartalmazza!
1. A csavarkötést az érvényben levő
szabványoknak megfelelően csavarja be
a csőbe.
2. Csavarja le a szeleptesten 2 levő
hollandi anyát 1.
3. Szükség esetén tegye vissza az
O-gyűrűt 3.
2
4. Tolja fel a hollandi anyát 1 a
csővezetékre 4. Rögzítse a közdarabot
5 ragasztással vagy hegesztéssel a
csővezetékhez 4.
5. Csavarja fel ismét a hollandi anyát 1 a
szeleptestre 2.
6. Kösse össze a szeleptestet 2 a másik
oldalon is a csővezetékkel 4.
2 1
3
3
5 1 4
Szerelés ragasztható csonkok esetén:
A szeleptest megsérülésének
veszélye!
® Csak a szeleptesthez alkalmas
ragasztót használjon.
A szállítmány a ragasztót nem
tartalmazza!
2 1
1. Hordja fel a ragasztót a szeleptest
csonkjainak külső oldalára 1 és a
csővezeték belső oldalára 2 a ragasztó
gyártójának utasítása szerint.
2. Kösse össze a szeleptestet a
csővezetékkel.
Szerelés peremes csatlakozás esetén:
1. Ügyeljen a csatlakozóperem
tömítőfelületeinek tisztaságára és
épségére.
2. A csavarkötés meghúzása előtt
gondosan állítsa be a peremeket.
3. Ügyeljen a tömítések központosítására.
4. A szelep peremét és a cső peremét
megfelelő tömítőanyaggal és
illeszkedő csavarokkal kösse össze.
A tömítőanyagot és a csavarokat a
szállítmány nem tartalmazza.
5. Használja a perem összes furatát.
6. Csak jóváhagyott anyagokból készült
kötőelemeket használjon!
7. A csavarok meghúzását átellenesen
végezze!
Vegye figyelembe a csatlakozásokra
vonatkozó megfelelő előírásokat!
