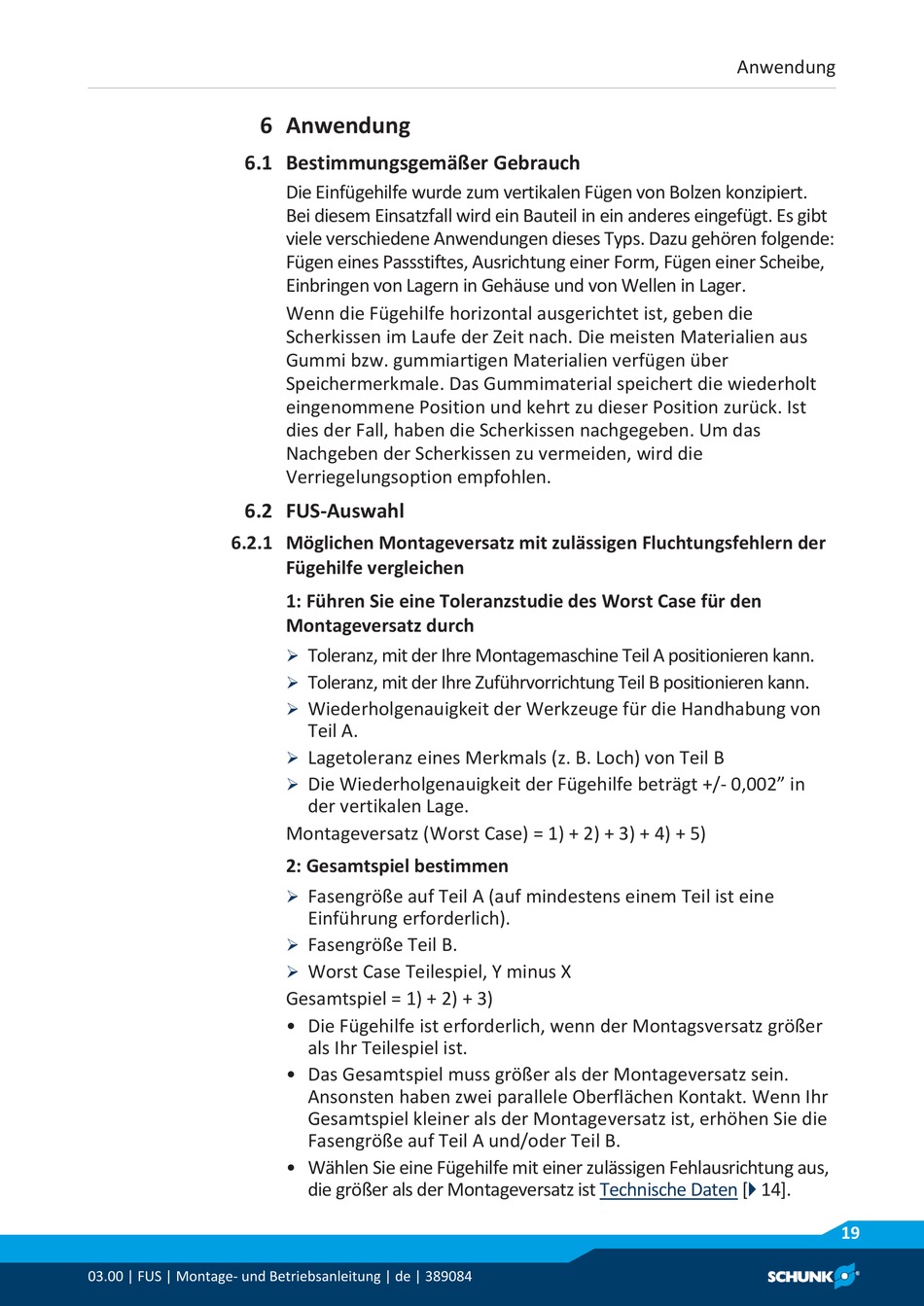

6 Anwendung

6.1 Bestimmungsgemäßer Gebrauch

6.2 FUS-Auswahl

6.2.1 Möglichen Montageversatz mit zulässigen Fluchtungsfehlern der
03.00 | FUS | Montage- und Betriebsanleitung | de | 389084
Die Einfügehilfe wurde zum vertikalen Fügen von Bolzen konzipiert.
Bei diesem Einsatzfall wird ein Bauteil in ein anderes eingefügt. Es gibt
viele verschiedene Anwendungen dieses Typs. Dazu gehören folgende:
Fügen eines Passstiftes, Ausrichtung einer Form, Fügen einer Scheibe,
Einbringen von Lagern in Gehäuse und von Wellen in Lager.
Wenn die Fügehilfe horizontal ausgerichtet ist, geben die
Scherkissen im Laufe der Zeit nach. Die meisten Materialien aus
Gummi bzw. gummiartigen Materialien verfügen über
Speichermerkmale. Das Gummimaterial speichert die wiederholt
eingenommene Position und kehrt zu dieser Position zurück. Ist
dies der Fall, haben die Scherkissen nachgegeben. Um das
Nachgeben der Scherkissen zu vermeiden, wird die
Verriegelungsoption empfohlen.
Fügehilfe vergleichen
1: Führen Sie eine Toleranzstudie des Worst Case für den
Montageversatz durch
Toleranz, mit der Ihre Montagemaschine Teil A positionieren kann.
Ø
Toleranz, mit der Ihre Zuführvorrichtung Teil B positionieren kann.
Ø
Wiederholgenauigkeit der Werkzeuge für die Handhabung von
Ø
Teil A.
Lagetoleranz eines Merkmals (z. B. Loch) von Teil B
Ø
Die Wiederholgenauigkeit der Fügehilfe beträgt +/- 0,002" in
Ø
der vertikalen Lage.
Montageversatz (Worst Case) = 1) + 2) + 3) + 4) + 5)
2: Gesamtspiel bestimmen
Fasengröße auf Teil A (auf mindestens einem Teil ist eine
Ø
Einführung erforderlich).
Fasengröße Teil B.
Ø
Worst Case Teilespiel, Y minus X
Ø
Gesamtspiel = 1) + 2) + 3)
• Die Fügehilfe ist erforderlich, wenn der Montagsversatz größer
als Ihr Teilespiel ist.
• Das Gesamtspiel muss größer als der Montageversatz sein.
Ansonsten haben zwei parallele Oberflächen Kontakt. Wenn Ihr
Gesamtspiel kleiner als der Montageversatz ist, erhöhen Sie die
Fasengröße auf Teil A und/oder Teil B.
• Wählen Sie eine Fügehilfe mit einer zulässigen Fehlausrichtung aus,
die größer als der Montageversatz ist
Anwendung
Technische Daten [ 14].
}
