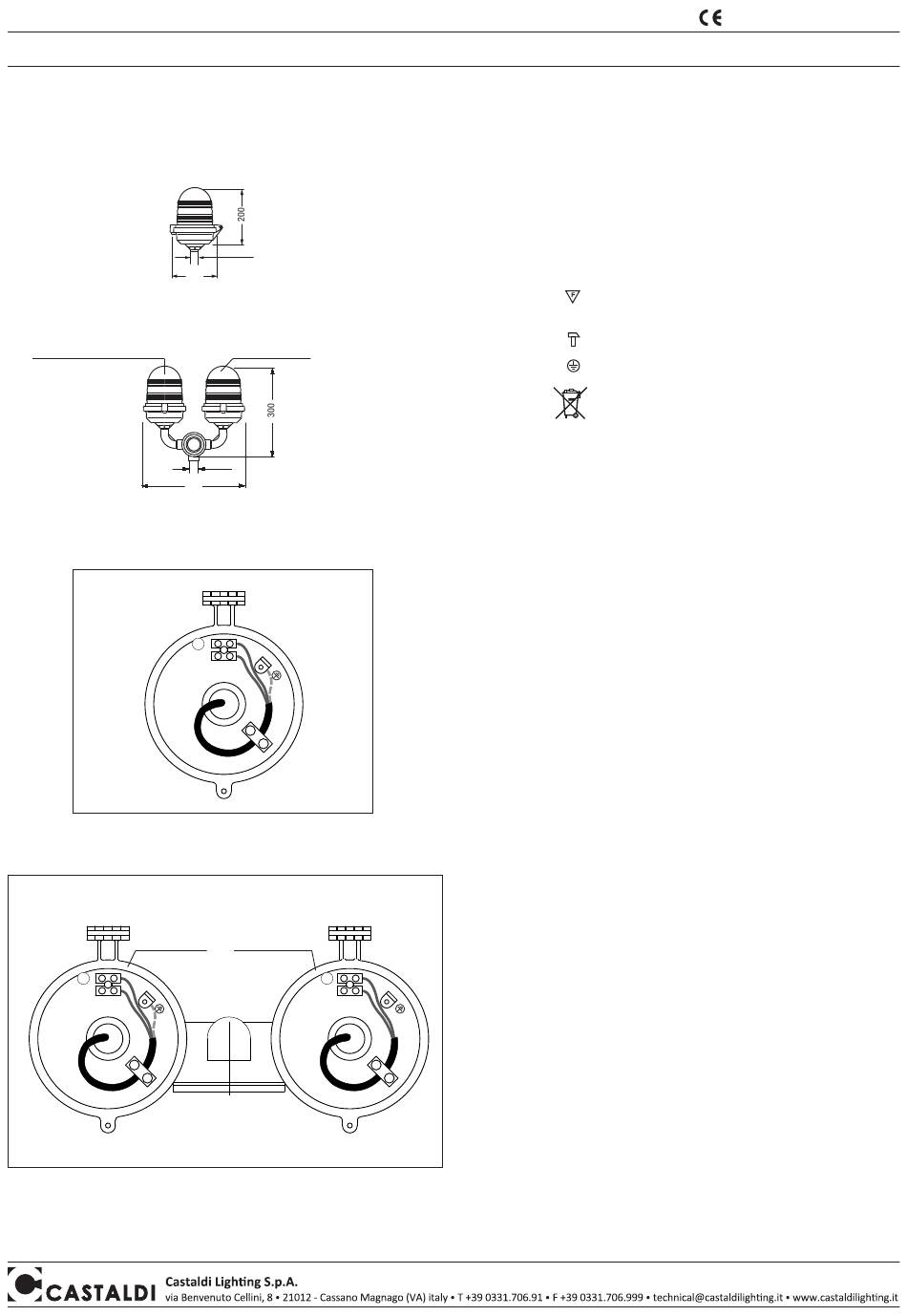

Montageanleitung - Instandhaltung
NOTA BENE: Vorliegende Montageanleitungen müssen auf jeden Fall dem Endverbraucher übergeben werden, damit dieser über die korrekten Wartungs- und Lampenaustausch-
modalitäten informiert ist. Jegliches Aufbrechen und/oder Änderung der Leuchte ist verboten. Die Leuchte muss wie geliefert und entsprechend den anlagentechnischen Lande-
svorschriften montiert und verwendet werden. Nichtentsprechende Installationen führen zum Verfall von jeglicher Garantie. Das Unternehmen übernimmt keine Verantwortung für
Schäden, die durch fehlerhafte Montage verursacht sind.
BETRIEBS- HAUPTSIGNAL
(Abb.1)
BETRIEBS-
HAUPTSIGNAL
N
L1
(Abb.2)
F3/4
G
"
D34/SD-R
140
ERSATZSIGNAL
F3/4
G
"
D34/SDD-R
335
D34/SD-R
N
L
ERSATZSIGNAL
N
L2
Eigenschaften - Bedeutung der Symbole auf dem Typenschild:
Hindernis-Signalleuchten geeignet für Innen- und Aussenbereich
Klasse I
Für das Modell E27 wird der Einsaz von Kripton-Glühlampen 54 oder
75W mit langer Lebensdauer empfohlen
Montage:
• Modell D34/SD-R:
Die Leuchte ausmachen und direkt die Versorgung an den
Eingangsklemmen verbinden (Abb. 1).
Vergewissern Sie sich beim Verschliessen der Leuchte von
•
der vorschriftsmässigen Positionierung der Kappe und der
Dichtung.
• Modell D34/SDD-R:
Die Leuchten ausmachen und die Kabeln verbinden wie in dem
Schema gezeichnet (Abb. 2).
• Vergewissen Sie sich beim Verschliessen der Leuchte von der
vorschriftsmässigen Positionierung der Kappe und der Dichtung;
ziehen Sie die Schlussschrauben.
• Im Störfall des Hauptsignals umschaltet die Versorgung an der
Reservlampen bei dem D34/CMA Vorrichtung.
Lampenaustausch - Wartung:
• Ersetzen Sie die Lampe rechtzeitig am Ende ihrer Funktionsdauer
und beachten Sie dabei auf dem Schild ausgegebene Leistung
D34/SDD-R
und Typ. Die den Lampen beigelegten Gebrauchsanweisungen
aufmerksam lesen und beachten. Bevor Sie das Gerät
offnen, müssen Sie gründlich reinigen. Verformte oder nicht
in einwandfreiem Zustand befindliche Dichtungen müssen
ausgetauscht werden.
• Der Schirm der Leuchte sowie alle Aussenflächen des Gerätes
müssen regelmässig gereinigt werden, so dass Ablagerungen von
Erde oder Schmutz ausgeschlossen sind. Die o.a. Ablagerungen
beinhalten die Gefahr einer Überhitzung und verhindern die
Vorschriftsmässige Lichtabstrahlung und Wärmedissipation.
Qualitätskontrolle: Sollten Sie Reklamationen haben, wenden Sie
sich an unsere Firma oder an unsere Verkaufsorganisation unter
Angabe des Bestelldatums und der Kennummer des Geräts.
D34/E27 - segnalatori
Absolut Staubdicht
IP66
Schutz gegen Strahlwasser aus allen Richtungen
Geeignet für Montage auf normal entflammbaren
Befestigungsflächen
Belastbarkeit: kann Stösse von einer Kraft
bis 6,5 Nm ertragen
mit Schutzleiteranschluss
Das Entsorgen im Hausmüll ist verboten!
Bei Ablauf der Lebensdauer bitte beachten:
Abfalltrennung ist Pflicht
Das Produkt entspricht den Richtlinien
der Europäischen Gemeinschaft
