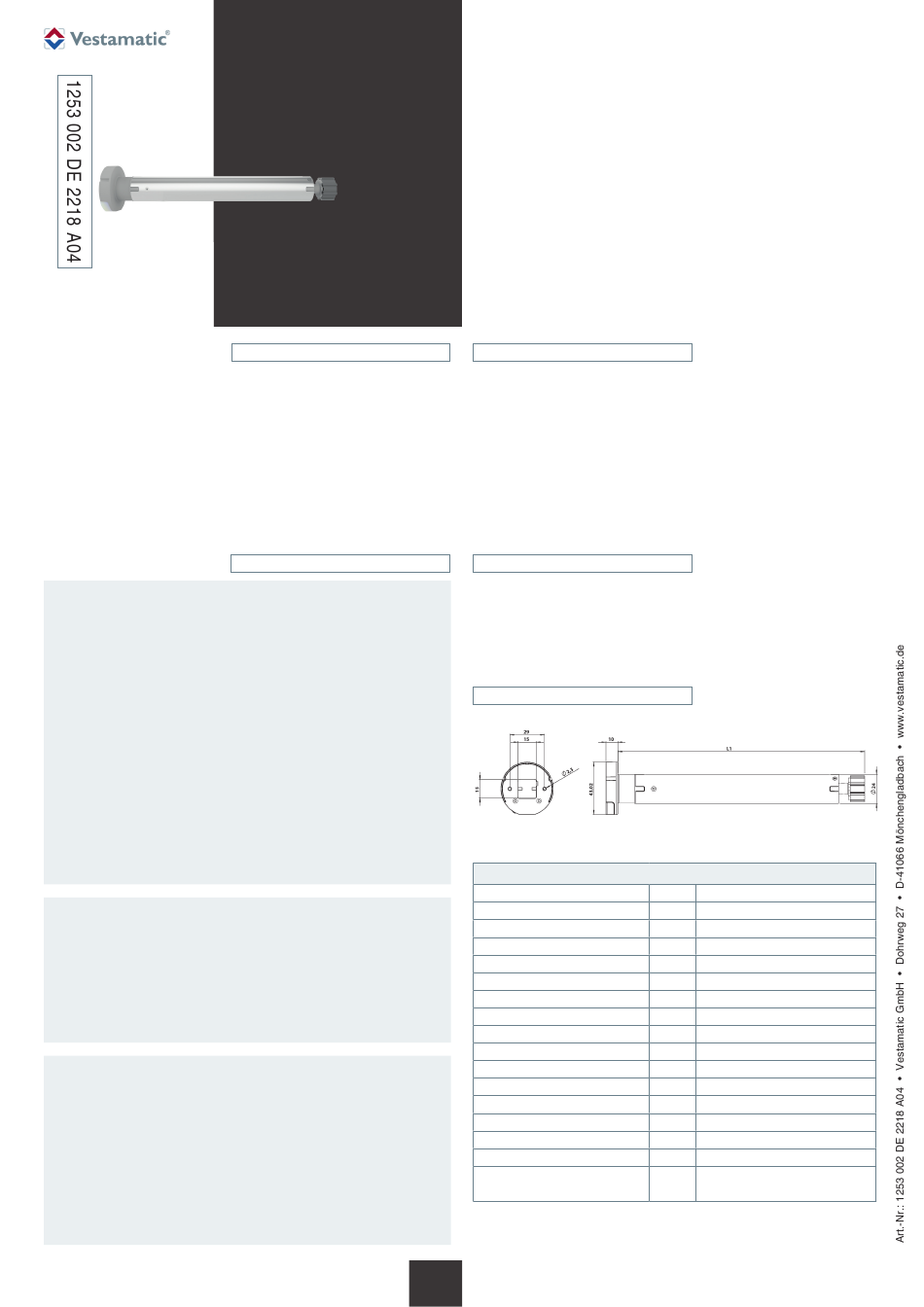

Vestamatic LL-ME-BAT/I-24/0,9 Nm RB IO-AIR Montage- Und Betriebsanleitung

1. Sicherheitshinweise (Sicherheitsmaßnahmen)
2. Kurzbeschreibung (Identifikation des Produktes)
3. Bestimmungsgemäßer Gebrauch
4. Technische Daten
5. Installation, Montage, Demontage
6. Inbetriebnahme und Nutzung
7. Einstellungen im Funkbetrieb IO-AIR
8. Gewährleistung
9. Konformitätserklärung
10. Wartung
11. Entsorgung
12. Service / Kontakt
Ä WARNUNG
!
Wichtige Sicherheitsanweisungen.
- Beauftragen Sie mit der Installation einen Elektrofachbetrieb.
- Der Motor ist auf Beschädigungen zu prüfen, im Falle einer
Beschädigung darf der Motor keinesfalls in Betrieb genom-
men werden. Sollte ein Transportschaden vorliegen, so ist
der Lieferant zu informieren.
- Der Motor ist nur für den sachgemäßen Gebrauch (wie in der
Betriebsanleitung beschrieben) bestimmt. Änderungen oder
Modifikationen dürfen nicht vorgenommen werden, da an-
sonsten jeglicher Gewährleistungsanspruch entfällt.
- Ist ein sicherer Betrieb des Motors oder der angeschlossenen
Beschattung nicht mehr gewährleistet, so ist der Motor unver-
züglich außer Betrieb zu setzen.
- Werden Arbeiten an den Fenstern, am Motor oder den an-
geschlossenen Beschattungen durchgeführt, sind diese ge-
gen unbefugtes Bedienen und unbeabsichtigten Betrieb zu
sichern.
- Technische Daten sind auf dem Typenschild des Motors zu
finden.
Ä WARNUNG
!
Wichtige Sicherheitsanweisungen.
Für die Sicherheit von Perso nen ist es wichtig, diese An-
weisungen zu befolgen. Die Anweisungen sind aufzube-
wahren.
- Kindern nicht erlauben, mit ortsfesten Steuerungen zu spie-
len. Fernsteuerungen von Kinder fernhalten.
- Die Anlage ist häufig auf mangelhafte Balance oder auf An-
zeichen von Verschleiß zu überprüfen.
Ä WARNUNG!
Wichtige Sicherheitsanweisungen.
Alle Montageanweisungen befolgen, da falsche Montage
zu ernsthaften Verletzungen führen kann.
- Der Installateur muss sich an die Normen und Vorschriften
des Installationslandes halten und die Kunden über die Be-
nutzung und Wartung unterrichten.
- Fest montierte Steuereinrichtungen müssen sichtbar ange-
bracht werden.
- Das Bemessungs-Drehmoment und die Bemessungs-Be-
triebsdauer müssen mit den Eigenschaften des angetriebenen
Teils vereinbar sein.
© Vestamatic GmbH
D
LL-ME-BAT/I-24/0,9 Nm
RB IO-AIR
Lovoline
IO-AIR
INHALT
1. Sicherheitshinweise
P R O · LL-ME-BAT/I-24/0,9 Nm RB IO-AIR
LL-ME-BAT/I-24/0,9 Nm RB IO-AIR
Lovoline-Akku-Motor zur Steuerung von Rollos und Screens.
Montage- und Betriebsanleitung
2. Kurzbeschreibung
Lovoline-Motor mit integriertem Akku und Funktechnologie

Zur präzisen Steuerung von Rollos/Screens

Einfacher Betrieb über den IO-AIR Funksender

Motorgeschwindigkeit langsamer bei Start / Stopp

 Parallelbetrieb über das Broadcast-Signal
 Einstellbare Motorlaufgeschwindigkeit in Stufen
 Zwischenpositionsspeicher
 Hinderniserkennung / Bremsfunktion
3. Bestimmungsgemäßer Gebrauch
Der in der Betriebsanleitung aufgeführte Motor ist ein batteriebetriebener
Motor, der speziell zur präzisen Steuerung von Sonnenschutzanlagen für
Innen-Anwendungen entwickelt wurde.
Der Motor kann nicht in explosiv-gefährdeten Räumen eingesetzt werden.
Der Motor ist nur für den Einsatz in Einzelanlagen konzipiert.
4. Technische Daten
Artikel
Betriebsspannung:
Akku-eingebaut:
Ausgangsstrom (Ladegerät):
Ladezeit:
Leistungsaufnahme (Nennleistung): W
Nenndrehmoment:
Zuggewicht:
Max. Einschaltdauer:
Drehzahl:
Funkfrequenz:
Sendeleistung:
Betriebstemperaturbereich:
Schutzart:
LED:
Länge L1:
Konformität:
Der Akku kann nicht ausgetauscht werden.
1)
Bei einer Drehzahl 30 min
2)
1/8
D
Art.-Nr.: 01010205
LL-ME-BAT/I-24/0,9 Nm RB IO-AIR
Art.-Nr.: 01010205
DC 5V-USB
Li-Ion Akku 18
1)
A min. 1
Std. bis zu 6
3
Ncm 90
2)
kg 2,0
Min. 10 Min. bei Raumtemp. von +25 °C
min -1 15 - 30
MHz 868
mW 12,5
°C 0 °C bis +60 °C
IP 20
Farbe: grün / blau
mm 259
p
-1
Änderungen vorbehalten!
