Sonde zum tiefen Schallen
1. Kopfzeile
• Akkuladezustandsanzeige (Seite 3-18)
• Speicheranzeige der microSD-Karte
(Seite 3-24)
• Grüner Punkt: automatische Bildoptimierung
(Seite 4-9)
• Untersuchungsnummer (Seite 4-6)
• Uhrzeit
• Mechanischer und thermischer Index
(Seite 2-17)
• Datum
2. Tiefenskala
3. Untersuchungsvoreinstellung (Seite 4-6)
Markierung für die Sondenausrichtung
(Seite 4-5)
4. Farbleiste
Die maximale Geschwindigkeit wird auf der
Farbleiste oben angezeigt (Seite 4-10).
5. Farb-ROI

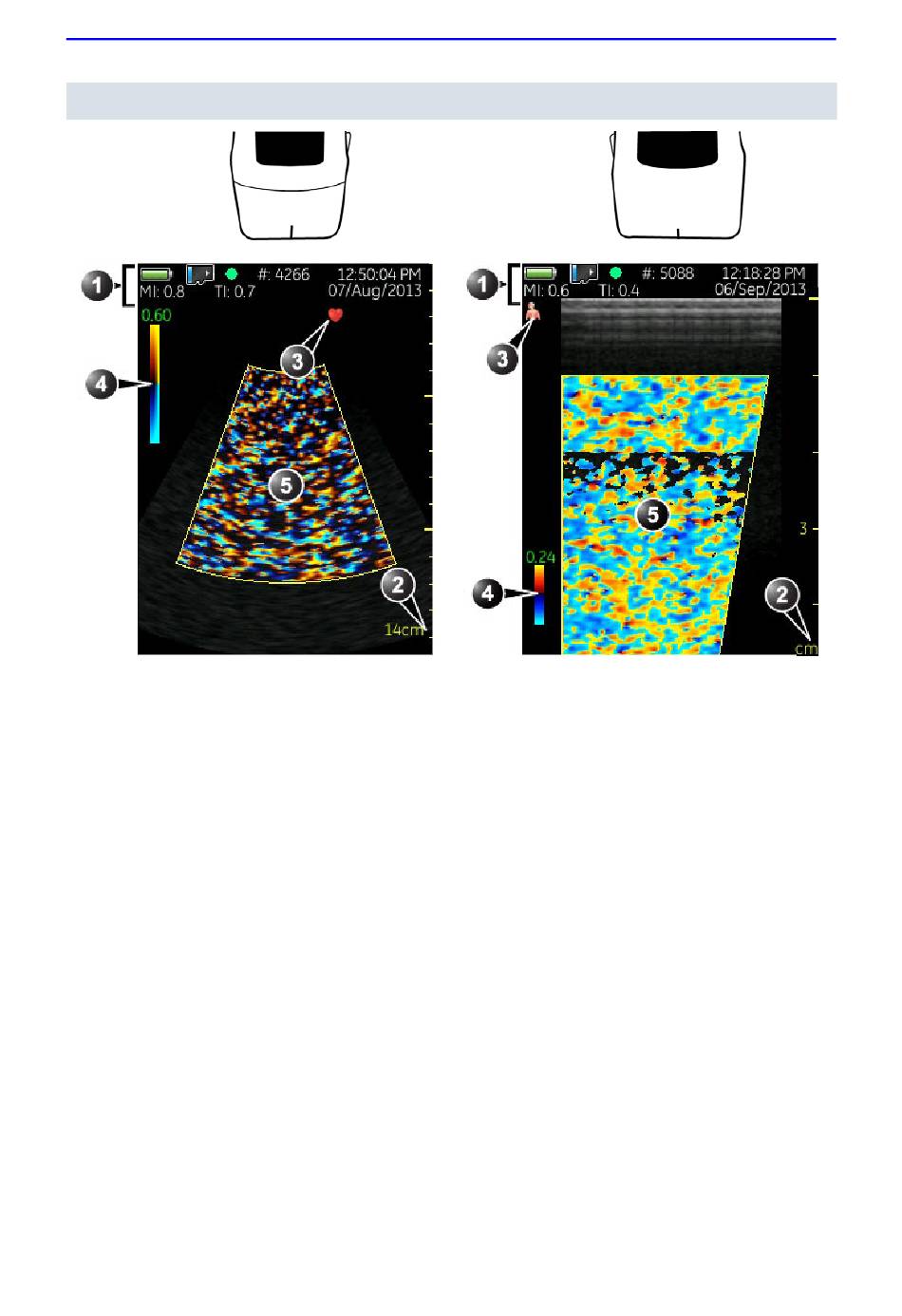

Abbildung 3-4. Untersuchungsbildschirme (Farbmodus)
Vscan with Dual Probe
GM092411 02
–
Benutzerhandbuch
Systembeschreibung
Sonde zum flachen Schallen
1. Kopfzeile
• Akkuladezustandsanzeige (Seite 3-18)
• Speicheranzeige der microSD-Karte
(Seite 3-24)
• Grüner Punkt: automatische Bildoptimierung
(Seite 4-9)
• Untersuchungsnummer (Seite 4-6)
• Uhrzeit
• Mechanischer und thermischer Index
(Seite 2-17)
• Datum
2. Tiefenskala
3. Untersuchungsvoreinstellung (Seite 4-6)
Markierung für die Sondenausrichtung
(Seite 4-5)
4. Farbleiste
Die maximale Geschwindigkeit wird auf der
Farbleiste oben angezeigt (Seite 4-10).
5. Farb-ROI
