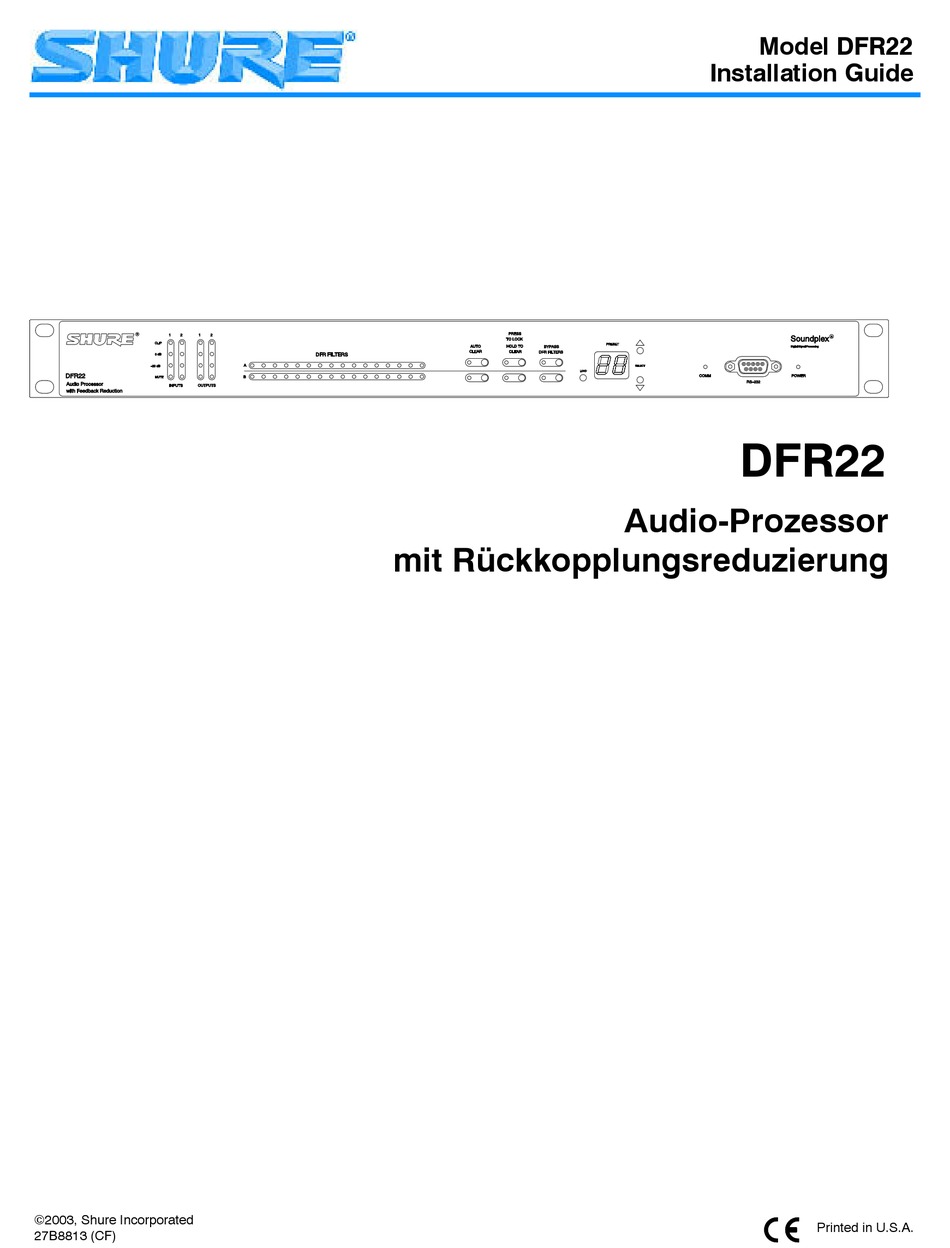

- Seite 1 Model DFR22 Installation Guide DFR22 Audio-Prozessor mit Rückkopplungsreduzierung 2003, Shure Incorporated Printed in U.S.A. 27B8813 (CF)
-
Seite 2: Wichtige Sicherheitshinweise
! WICHTIGE SICHERHEITSHINWEISE! Diese Hinweise LESEN. VERHINDERN, dass auf das Netzkabel getreten oder das Netzkabel geknickt wird, insbeson- dere an den Steckern, Steckbuchsen sowie am Anschlusspunkt zum Gerät. Diese Hinweise AUFBEWAHREN. Nur vom Hersteller freigegebene Zusatzgeräte/Zubehör VERWENDEN. Alle Warnungen BEACHTEN. Nur vom Hersteller freigegebene Transportwagen, Ständer, Stative, Konsolen oder Ti- Alle Hinweise BEFOLGEN. -
Seite 3: Computeranforderungen
64 MB 2000 Professional Pentium 300 MHz 96 MB XP Professional, Home Pentium 300 MHz 128 MB *Die meisten Konverter für USB- zu seriellem Anschluss harmonieren gut mit dem DFR22. Siehe http://www.shure.com/mixers/models/dfr22.asp für die aktuellste Liste von uneinge- schränkt zugelassenen Adaptern. -
Seite 4: Software-Installation
Auswahlmenü auswählen. BENUTZUNG DER DFR22-SOFTWARE Anweisungen für die DFR22-Software sind in PDF-Format auf der HINWEIS: Registrieren Sie dieses Produkt, indem Sie die beilie- dem System beiliegenden CD-ROM oder auf der Shure-Website gende Registrierkarte ausfüllen und einsenden oder registrieren unter www.shure.com verfügbar. -
Seite 5: Standard-Voreinstellungen
Signale an jedem der Eingänge werden unabhängig dynamischen Prozessoren, Verzögerungsglieder und Übernah- voneinander analysiert, aber die Rückkopplungsreduzier-Stufe mefunktion zu konfigurieren, kann der DFR22 nach Erwerb sofort wendet die gleichen Bandsperrfilter für alle Kanäle an. Wie bei Vor- unverändert als automatische Rückkopplungsreduzier-Stufe ver- einstellung 1 sind die DFR-Filter und Regler in Reihe A auf der wendet werden, ohne ihn an einen Computer anzuschließen. -
Seite 6: Steuerfunktionen Auf Der Frontplatte
Voreinstellung-Änderung oder einen Ein–/Ausschalt- vorgang. Mittels der DFR22-Software kann dieser DIP-Schalter außer Kraft gesetzt und jede Taste auf der DFR22-Frontplatte einzeln aktiviert 4. Entweder die LOAD-Taste oder die AUTO CLEAR-Taste er- oder deaktiviert werden. Der Computerzugriff auf den DFR22 kann neut drücken. -
Seite 7: Theory Zum Dfr22 Rückkopplungsreduzierung
Bereich des Tonspektrums beeinflusst. Wenn die Rückkopplung nicht aufhört, wird die Filtertiefe erhöht. Standardmäßig werden die Filter des DFR22 als HIGH Q-Filter eingesetzt. Wenn ein HIGH Q-Filter vertieft wird, steigt sein Q bis auf einen Wert von 101 (1/70 einer Oktave). -
Seite 8: Stromversorgung Und Initialisierung
DEUTSCH STROMVERSORGUNG UND INITIALISIERUNG Hauptspannungsanschlüsse Das mitgelieferte Netzkabel dazu benutzen, um den DFR22-Au- HINWEIS: Der DFR22-Audio-Prozessor ist für Dauerbetrieb aus- dio-Prozessor an eine aktive Spannungsquelle mit 100–240 V gelegt. Deshalb ist kein An-/Aus-Schalter vorhanden. Wechselstrom wie in Abbildung 6 dargestellt anschließen. Die Be- triebs-LED-Anzeige auf der Frontplatte leuchtet grün auf, wenn die... -
Seite 9: Computeranschlussoptionen
Den COM-Anschluss des Computers unter Verwendung eines se- riellen Kabels mit Stecker und Buchse mit dem 9-poligen RS232-An- schluss auf der Frontplatte des DFR22 wie in Abbildung 9 dargestellt verbinden. Die Anschlussbelegungen für ein 9-poliges RS232-Ka- bel sind in Abbildung 10 dargestellt und in Tabelle 1 aufgelistet. -
Seite 10: Steuerpin-Anschlüsse
DIP-SCHALTER-EINSTELLUNGEN FÜR VERNETZTE GERÄTE Abbildung 13 STEUERPIN-ANSCHLÜSSE Die Steuerpins auf der Rückwand des DFR22 dienen zum Anschluss von Schaltern, Potentiometern und Steuergeräten. Die Steuer-Ein- gangspins können zum Ändern von Voreinstellungen, zum Abgleichen des Verstärkungsgrads und zum Stummschalten von Kanälen ver- wendet werden. -
Seite 11: Voreinstellung-Steueranschlüsse
Es können verschiedene Typen von Steuergeräten an den Steuer- eingangs-Pins wie in Abbildung 14 dargestellt angeschlossen werden. Wenn er richtig konfiguriert ist, schaltet der DFR22 als Re- aktion auf den Schalter auf die passende Voreinstellung. Wider- standswerte für benutzerspezifische Schalter und den Shure DRS10 sind Tabelle 4 aufgelistet. -
Seite 12: Amx- / Crestron-Steueranschlüsse
Stecker an der RS232-Schnittstelle auf der Rückwand oder mit ei- legung der RS232-Schnittstellen. nem DB-9-Stecker auf der Frontplatte angeschlossen werden. In Für AMX- / Crestron-Steuercodes für den DFR22 siehe die Websi- beiden Fällen müssen lediglich drei Kabel angeschlossen werden: te unter http://www.shure.com/mixers/models/DFR22.asp. -
Seite 13: Informationen Für Den Benutzer
BEGRENZTE GARANTIE VON ZWEI JAHREN Shure Incorporated („Shure“) garantiert hiermit, dass dieses Produkt für einen Zeitraum von zwei Jahren vom Kaufdatum frei von Material– und Ferti- gungsfehlern sein wird. Nach seinem Ermessen wird Shure ein schadhaftes Produkt reparieren oder umtauschen und Ihnen umgehend zurücksen- den oder den Kaufpreis erstatten. - Seite 14 SHURE Incorporated Web Address: http://www.shure.com 5800 W. Touhy Avenue, Niles, IL 60714–4608, U.S.A. Phone: 800-257–4873 Fax: 847-866-2279 In Europe, Phone: 49-7131-72140 Fax: 49-7131-721414 In Asia, Phone: 852-2893-4290 Fax: 852-2893-4055 Elsewhere, Phone: 847-866–2200 Fax: 847-866-2585...
