WIKA 910.70 Betriebsanleitung
Anzeige für schalttafeleinbau
Verwandte Anleitungen für WIKA 910.70
Inhaltszusammenfassung für WIKA 910.70
- Seite 19 Inhalt Inhalt Allgemeines Aufbau und Funktion Sicherheit Transport, Verpackung und Lagerung Inbetriebnahme, Betrieb Störungen Wartung und Reinigung Demontage, Rücksendung und Entsorgung Technische Daten Anlage: EU-Konformitätserklärung Konformitätserklärungen finden Sie online unter www.wika.de. WIKA Betriebsanleitung, Anzeige zum Schalttafeleinbau, Typ 910.70...
-
Seite 20: Allgemeines
Es gelten die allgemeinen Geschäftsbedingungen in den Verkaufsunterlagen. ■ Technische Änderungen vorbehalten. ■ Weitere Informationen: ■ - Internet-Adresse: www.wika.de / www.wika.com - Zugehöriges Datenblatt: SP 20.02 - Anwendungsberater: Tel.: +49 9372 132-0 Fax: +49 9372 132-406 info@wika.com WIKA Betriebsanleitung, Anzeige zum Schalttafeleinbau, Typ 910.70... -
Seite 21: Aufbau Und Funktion

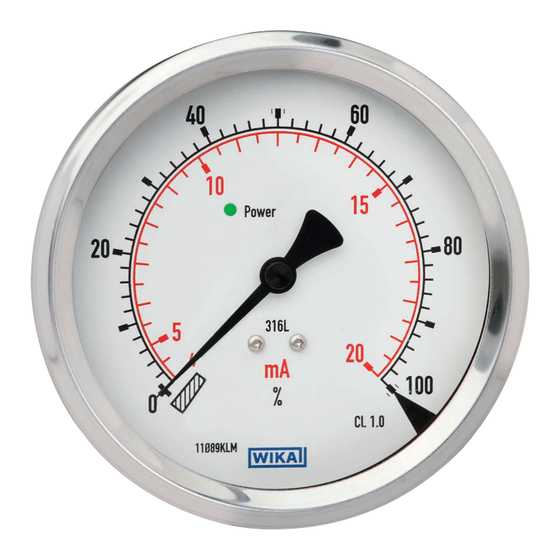

Anhand der Zeigerstellung kann der Bediener sofort erkennen, ob die Anzeige korrekt arbeitet. Die Anzeige 910.70 ist optional mit einem Analogausgang 4 ... 20 mA lieferbar. Mit dieser Option kann die Messung fernab von der Messstelle, z. B. auf einer SPS, ausgewertet werden. -
Seite 22: Sicherheit
... hebt nützliche Tipps und Empfehlungen sowie Informationen für einen effizienten und störungsfreien Betrieb hervor. 3.2 Bestimmungsgemäße Verwendung Die Anzeige Typ 910.70 zeigt Messwerte eines elektrischen Sensors mit 4 ... 20 mA-Ausgangssignal auf einem Zifferblatt an. Das Gehäuse der Anzeige ist für den Einbau in Schalttafeln vorgesehen. -
Seite 23: Verantwortung Des Betreibers
Gefahren selbstständig zu erkennen und zu vermeiden. Das Elektrofachpersonal ist speziell für das Arbeitsumfeld, in dem es tätig ist, ausgebildet und kennt die relevanten Normen und Bestimmungen. Das Elektrofachpersonal muss die Bestimmungen der geltenden gesetzlichen Vorschriften zur Unfallverhütung erfüllen. WIKA Betriebsanleitung, Anzeige zum Schalttafeleinbau, Typ 910.70... -
Seite 24: Beschilderung, Sicherheitskennzeichnungen
Typenschild am Gehäuseumfang Zifferblatt mit rückverfolgbarer Seriennummer (Beispiel) XXXXXX Hilfsenergie Ausgangssignal Eingangssignal Seriennummer Symbole Vor Montage und Inbetriebnahme des Gerätes unbedingt die Betriebsanleitung lesen! WIKA Betriebsanleitung, Anzeige zum Schalttafeleinbau, Typ 910.70... -
Seite 25: Transport, Verpackung Und Lagerung
1. Das Gerät in eine antistatische Plastikfolie einhüllen. 2. Das Gerät mit dem Dämmmaterial in der Verpackung platzieren. 3. Bei längerer Einlagerung (mehr als 30 Tage) einen Beutel mit Trocknungsmittel der Verpackung beilegen. WIKA Betriebsanleitung, Anzeige zum Schalttafeleinbau, Typ 910.70... -
Seite 26: Inbetriebnahme, Betrieb
Schalttafel ausgehend ca. 3 mm vor den Befestigungsnuten positioniert sind. 3. Die Distanzscheiben des Befestigungsbügels in die Befestigungsnuten einlegen. 4. Gleichmäßig die 3 Distanzstücke mit dem Schlitzschraubendreher einschrauben, sodass die Anzeige gleichmäßig und fest in der Schalttafel montiert ist. WIKA Betriebsanleitung, Anzeige zum Schalttafeleinbau, Typ 910.70... -
Seite 27: Elektrische Montage
Das verwendete Netzteil für die Spannungsversorgung des Gerätes muss die Anforderungen an die benötigte Hilfsenergie, siehe Kapitel 9 „Technische Daten“, erfüllen. Für den elektrischen Anschluss des Gerätes dürfen nur die von WIKA gelieferten Originalkabel für dieses Gerät verwendet werden. WARNUNG! Vor der Inbetriebnahme sicherstellen, dass die Spannungsversorgung ausgeschaltet ist. -
Seite 28: Störungen
316L Power-LED blinkt grün. Nach dem Einschalten Zeiger befindet sich unterhalb der Analoganzeige wird der Skale. ein Initialisierungsprozess Analogausgang im Bereich durchgeführt. 5 Sekunden Power von 4 ... 20 mA warten. 316L 316L WIKA Betriebsanleitung, Anzeige zum Schalttafeleinbau, Typ 910.70... - Seite 29 316L Power-LED leuchtet nicht. Hilfsenergie prüfen Zeiger befindet sich unterhalb der Skale. Power Analogausgang: > 21 mA 316L 316L 1) Gemäß Empfehlung NE43 der NAMUR (internationaler Verband der Anwender von Automatisierungstechnik der Prozessindustrie) WIKA Betriebsanleitung, Anzeige zum Schalttafeleinbau, Typ 910.70...
-
Seite 30: Wartung Und Reinigung
2. Das Gerät mit einem feuchten Tuch reinigen. Elektrische Anschlüsse nicht mit Feuchtigkeit in Berührung bringen! VORSICHT! Sachbeschädigung Eine unsachgemäße Reinigung führt zur Beschädigung des Gerätes! ▶ Keine aggressiven Reinigungsmittel verwenden. ▶ Keine harten und spitzen Gegenstände zur Reinigung verwenden. WIKA Betriebsanleitung, Anzeige zum Schalttafeleinbau, Typ 910.70... -
Seite 31: Rücksendung
8. Rücksendung und Entsorgung Personal: Elektrofachpersonal 8.1 Rücksendung Beim Versand des Gerätes unbedingt beachten: Alle an WIKA gelieferten Geräte müssen frei von Gefahrstoffen (Säuren, Laugen, Lösungen, etc.) sein und sind daher vor der Rücksendung zu reinigen. ▶ Gerät reinigen, siehe Kapitel 7.2 „Reinigung“. -
Seite 32: Technische Daten
-25 ... +70 °C Zulässige Luftfeuchte 10 ... 95 % r. F. (nicht kondensierend) Gehäuse Werkstoff CrNi-Stahl Schutzart nach IEC/EN 60529 IP65/IP67 Gewicht Ca. 365 g Montage Mit Befestigungsbügel Abmessungen Siehe Kapitel 9.1 „Abmessungen“ WIKA Betriebsanleitung, Anzeige zum Schalttafeleinbau, Typ 910.70... - Seite 33 9. Technische Daten 9.1 Abmessungen in mm [in] Weitere technische Daten siehe WIKA-Datenblatt SP 20.02 und Bestellunterlagen. WIKA Betriebsanleitung, Anzeige zum Schalttafeleinbau, Typ 910.70...
-
Seite 34: Anlage: Eu-Konformitätserklärung
Anlage: EU-Konformitätserklärung WIKA Betriebsanleitung, Anzeige zum Schalttafeleinbau, Typ 910.70... - Seite 36 WIKA subsidiaries worldwide can be found online at www.wika.com. WIKA-Niederlassungen weltweit finden Sie online unter www.wika.de. WIKA Alexander Wiegand SE & Co. KG Alexander-Wiegand-Straße 30 63911 Klingenberg • Germany Tel. +49 9372 132-0 +49 9372 132-406 info@wika.de www.wika.de WIKA operating instructions indicator for panel mounting, model 910.70...
