Руководство по монтажу
Прежде, чем Вы начнете монтаж, следуетнепременно обратить
внимание на наши рекомендации и указания по технике
безопасности!
Для упрощения сборки некоторые детали уже предварительно
смонтированы.

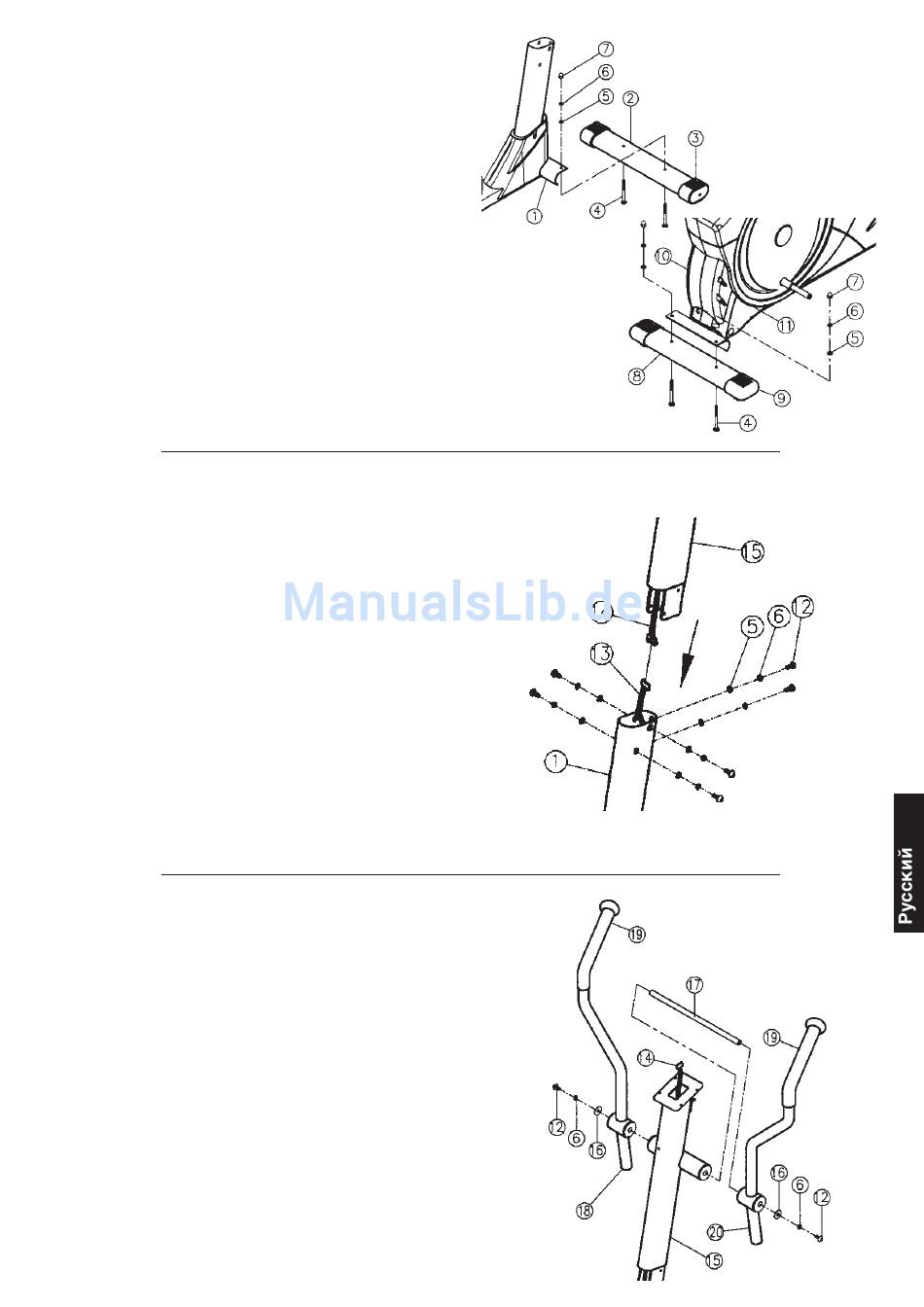

Шаг 1:
Монтаж передней ножной трубы (2+8) на основной раме (1).
1. Вложите переднюю и заднюю ножку (2+8) в крепление основной
рамы (1) таким образом, чтобы отверстия располагались друг над
другом.
Внимание! Транспортные ролики (3) встроенные в передней
ножке должны смотреть вперед (с точки зрения тренирующего на
тренажере)
2. Введите болты (4) через отверстия и наденьте на концы болтов по
одной под-кладной шайбе (5), по пружинному кольцу (6) и гайке (7)
и прочно затяните это соединение.
Шаг 2:
Монтаж опорной трубы (15) на основной раме (1) и подсоединение
кабеля сервомотора (13) с соединительным кабелем (14).
1. Проведите нижнюю часть опорной трубы (15) соответствующему
креплению основной рамы (1) и соедините компьютерный кабель
(13) и (14). После чего опорную трубу (15) соеденить с основной
рамой (1) при этом необходимо избежать пережимание кабеля
2. Привентите опорную трубу (15) на основную раму (1) при помощи
болтов (12) надев пружинное кольцо (6) и подкладную шайбу (5)
Шаг 3:
Монтаж рычага правого (20) и рычаго левого (18) и оси (17) на
опорной трубе (15).
1. Ось (17) ввести в приваренную трубу на опорной трубе (15).
2. Одеть на ось с правой стороны рычаг (20) и с левой стороны рычаг
(18). (Внимание! Рычаги монтируются так чтобы верхние части
расходились от опорной трубы (15).
3. На винты (12) надеть по одному пружинному кольцу (6) и одной
шайбе (16) и вкрутить их в резьбовое отверстие находящиеся
соответствено на обоих концах оси (17) и сильно затянуть.
(Внимание! Рычаги в верхней части тяжелее поэтому до
продолжения монтажа во избежании неудобств повернуть верхнюю
часть вниз.)
47
