Installation
Anschlussbelegung
3

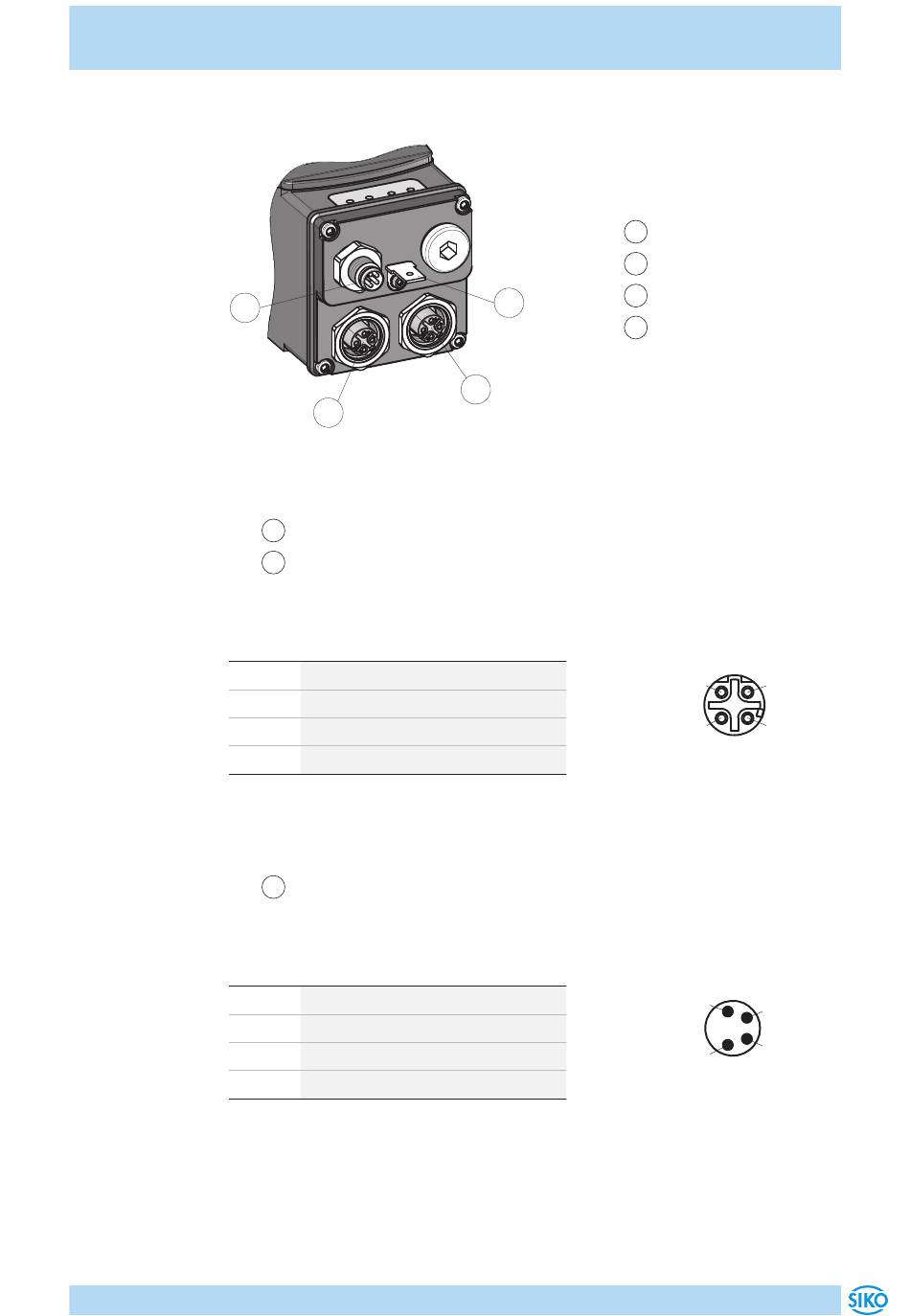

Abb. 4: Anschluss
Anschlussbelegung Ethernet
•
•
Zubehör Gegenstecker und Kabelverlängerungen siehe Kapitel 8.
PIN
1
2
3
4
Litzenquerschnitt Leitungen 0.14 ... 0.34 mm².
Anschlussbelegung Betriebsspannung
•
Zubehör Gegenstecker und Kabelverlängerungen siehe Kapitel 8.
PIN
1
2
3
4
Litzenquerschnitt Leitungen 0.14 ... 0.5 mm².
