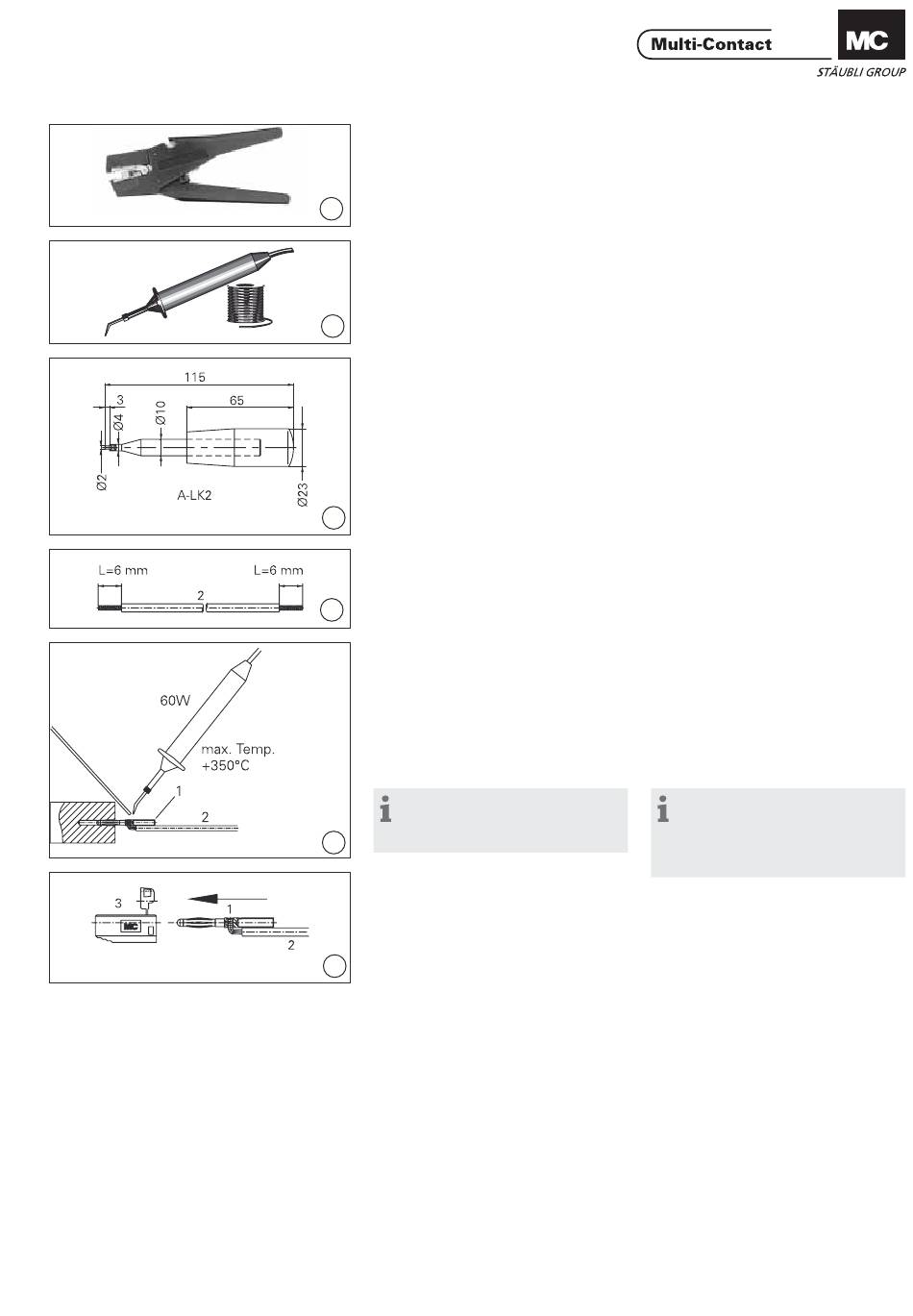

Notwendiges Werkzeug
(ill. 1)
Abisolierzange „Stripax"
Bestell-Nr. 25.0015
1
(ill. 2)
- Lötkolben 60W
- Lötdraht
z.B. bleifreies Lot
Ø 1,5#58/405
2
(SN95.8Ag3.5Cu.7)
ANSI/J-STD-004
Bezugsquelle:
www.kester-online.de
(ill. 3)
Werkzeug A-LK2
Empfohlenes Material: Stahl
3
Vorbereitung der Leitung
(ill. 4)
Leitung 2 auf die gewünschte Länge
abschneiden und mittels Abisolierzan-
ge L=6mm abisolieren.
4
(ill. 5)
Leitung 2 in Stecker 1 löten.
Löttemperatur 350°C max.
Stecker und Lötstelle müssen frei von
austretendem Lötzinn sein.
Hinweis:
Ein Block mit Bohrung Ø 2,1mm
hält den Stecker 1 beim Löten fest.
5
Montage
(ill. 6)
Stecker 1 (mit angelöteter Leitung 2)
6
von hinten in Isolierteil 3 bis zum
Anschlag einstecken.
Tools required
(ill. 1)
Cable stripper "Stripax"
Order No 25.0015
(ill. 2)
- Soldering iron 60W
- Solder
e.g. lead free solder
Ø 1,5#58/405
(SN95.8Ag3.5Cu.7)
ANSI/J-STD-004
Source of supply:
www.kester-online.de
(ill. 3)
Auxiliary tool A-LK2
Recommended material: Steel
Preparation of the cable
(ill. 4)
Cut the cable to the desired nominal
length and strip cable insulation to
length L=6mm with cable stripper.
(ill. 5)
Solder cable 2 in plug 1.
Soldering temp. 350°C max.
Plug and solder area should be free
from excess solder.
Note:
For soldering purposes a block
with a drilled hole Ø 2,1mm should
be used to hold the plug 1 in posi-
tion.
Assembly
(ill. 6)
Fully insert plug 1(together with sol-
dered cable 2) into the insulator 3.
