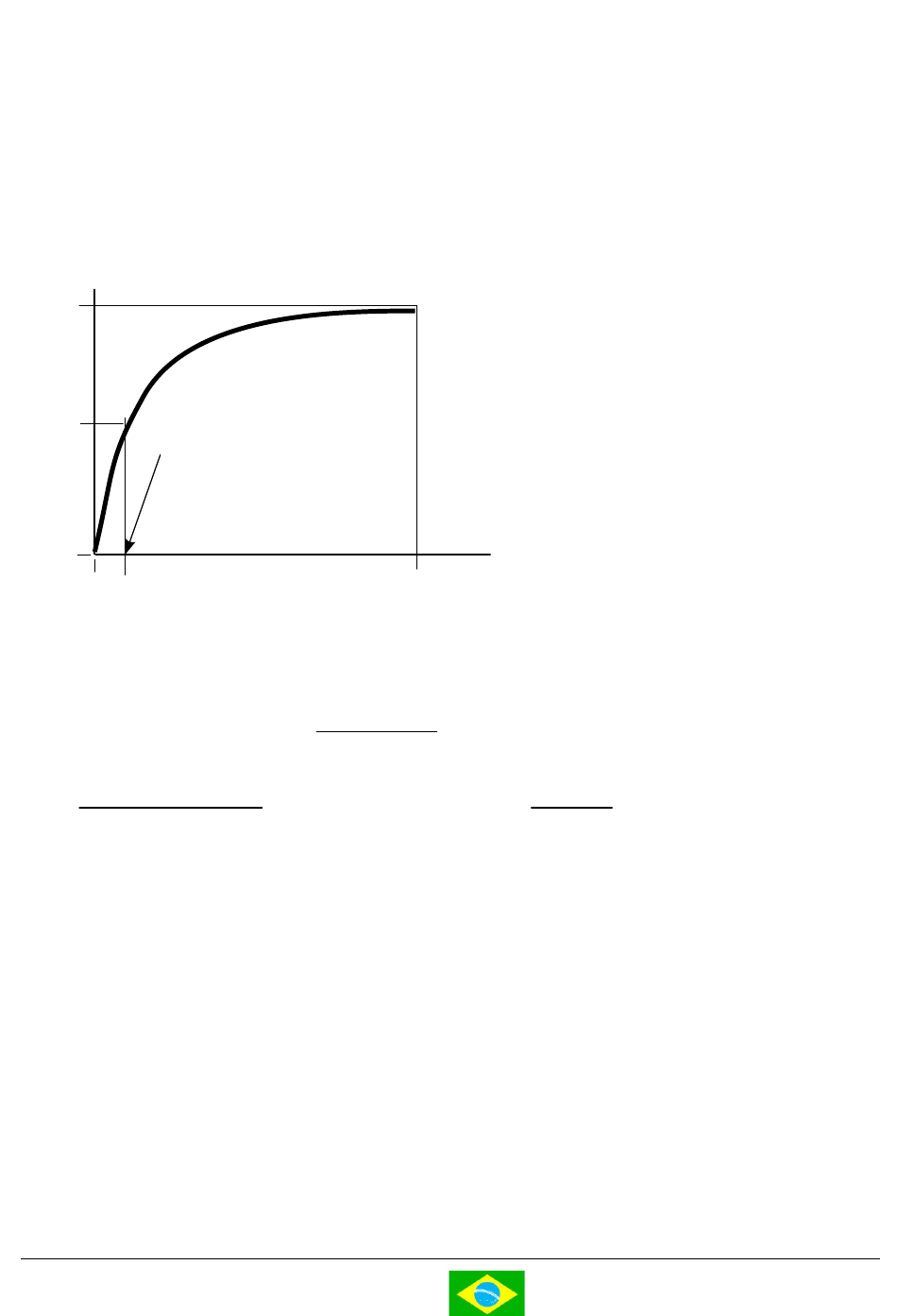

• Função Curva característica
Decurso não linear da corrente de saída, permite uma medição ao longo de várias
décadas, p. ex. a medição de valores de medição muito baixos com maior resolu-
ção, assim como a medição de valores de medição maiores (resolução reduzida).
Necessário: Introdução do valor para 50% da corrente de saída.
Corrente de saída
Y
[%]
100
50
Introdução para "Ponto 50%":
p. ex.:
10% da variável de medição
0
Fórmula da curva característica
Saída de corrente (4 ... 20 mA) =
F + I - 2 * X50%
K =
X50% - I
I: valor inicial com 4 mA
X50%: Valor 50% com 12 mA (amplitude da corrente de saída 4 ... 20 mA)
F: Valor final com 20 mA
M: valor medido
Curva característica de saída logarítmica ao longo de uma década:
I: 10 % da variável de medição máxima
X50%: 31,6 % da variável de medição máxima
F: variável de medição máxima
Curva característica de saída logarítmica ao longo de duas décadas:
I: 1 % da variável de medição máxima
X50%: 10 % da variável de medição máxima
F: variável de medição máxima
OUT 3400(X)-071
X
Variável de medição
Fim
(1+K)x
16 mA + 4 mA
1+Kx
x =
M - I
F - I
