Bedienungsanleitung Dosiergerät DC 150 Serie

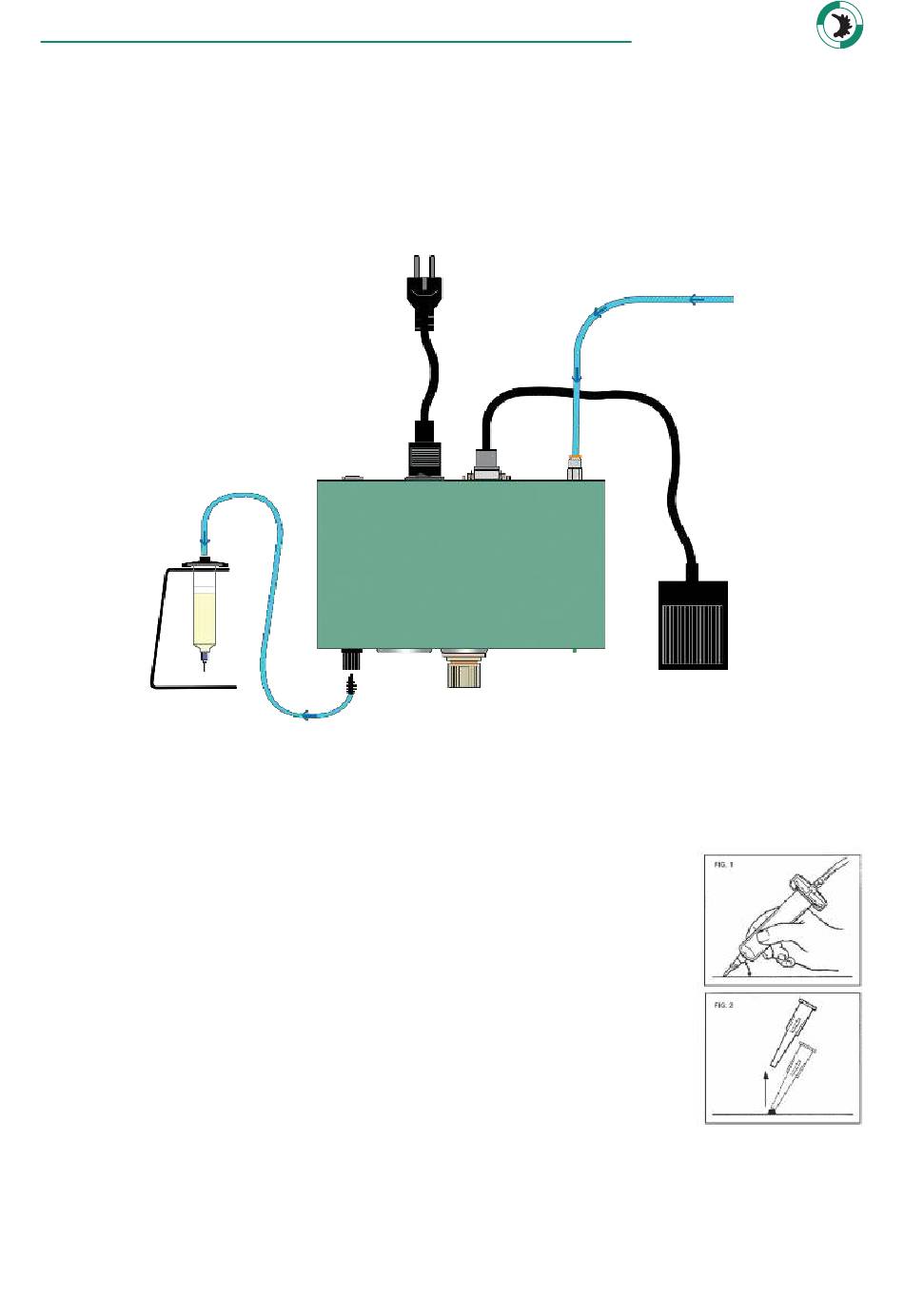

7.1 Anschlussschema
Nach Anschluss aller Komponenten sollte Ihr Aufbau mit Verkabelung ungefär so
aussehen:
Kartuschen-
adapter
Kartusche
7.2 Nützliche Hinweise
•
Halten Sie die Kartusche in einem Winkel von ca. 60°, wie abgebildet.
•
Heben Sie nach dem Dosiervorgang die Dosiernadel senkrecht
vom Bauteil ab.
•
Achten Sie darauf, dass das Medium nicht in den
Druckluftschlauch und somit in das Dosiergerät zurückfließt. Das
Gerät kann hierdurch beschädigt werden.
•
Um die Dosiermenge zu erhöhen, kann sowohl der Druck erhöht
werden (bei Punkten die Dosierzeit) oder man verwendet eine
Dosiernadel mit größerem Innendurchmesser.
•
Um die Dosiermenge zu verkleinern geht man den umgekehrten
Weg.
•
Eine Drehung im Uhrzeigersinn erhöht den Materialdruck. Soll der Materialdruck
reduziert werden, dreht man diesen zunächst ganz nach links und stellt den
gewünschten Druck durch Drehen nach rechts ein.
Netzkabel 230V AC
Dosier-
druckluft
9
VIEWEG
Druckluft 1-7 bar
Druckluft-
eingang
Fußschalter
